TPS53317 低輸入電壓、6A 同步降壓 SWIFT? 轉換器，用于 DDR 存儲器終止數據手冊
該器件是集成 FET 的同步降壓穩壓器，主要設計 用于 DDR 終止。它可以提供 1/2 V 的穩壓輸出DDQ具有 Sink 和 Source 功能。該設備采用 D-CAP+ 模式作 提供易用性、低外部元件數量和快速瞬態 響應。該器件還可用于其他負載點 （POL） 調節 需要高達 6 A 電流的應用。此外，該器件還支持全 6-A、 輸出灌電流能力，具有嚴格的電壓調節。
*附件：tps53317.pdf
該器件具有兩種開關頻率設置（600 kHz 和 1 MHz）， 集成 Droop 支持、外部跟蹤功能、預偏置啟動、 輸出軟放電、集成自舉開關、電源良好功能、V5IN 引腳 UVLO 保護，并支持陶瓷和 SP/POSCAP 電容器。它 支持高達 6.0 V 的輸入電壓，輸出電壓可在 至 2.0 伏
該器件采用 3.5 mm × 4 mm、20 引腳 VQFN 封裝（綠色 符合 RoHs 標準且無鉛），采用 TI 專有的集成 MOSFET 和封裝 技術，額定溫度范圍為 –40°C 至 85°C。
特性
- TI 專有的集成 MOSFET 和封裝技術
- 支持具有高達 6A 連續輸出拉電流或灌電流的 DDR 存儲器終端
- 外部跟蹤
- 最少的外部元件數量
- 至 6V 轉換電壓
- D-CAP+ 模式架構
- 支持所有 MLCC 輸出電容器和 SP/POSCAP
- 可選 SKIP 模式或強制 CCM
- 優化輕負載和重負載下的效率
- 可選 600kHz 或 1MHz 開關頻率
- 可選過流限制 （OCL）
- 過壓、過熱和打嗝欠壓保護
- 可調輸出電壓：低至 2 V
- 3.5 mm × 4 mm、20 引腳 VQFN 封裝

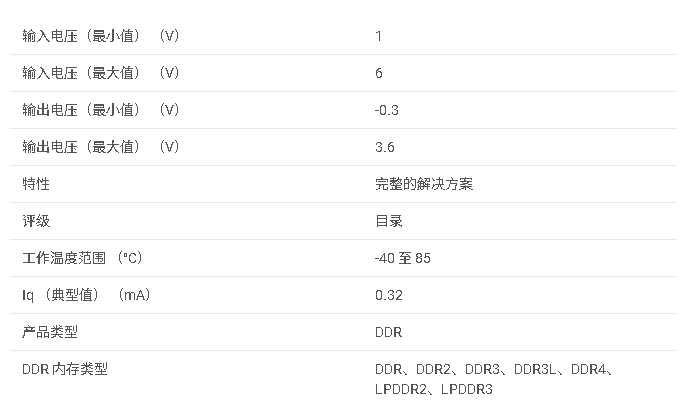

參數

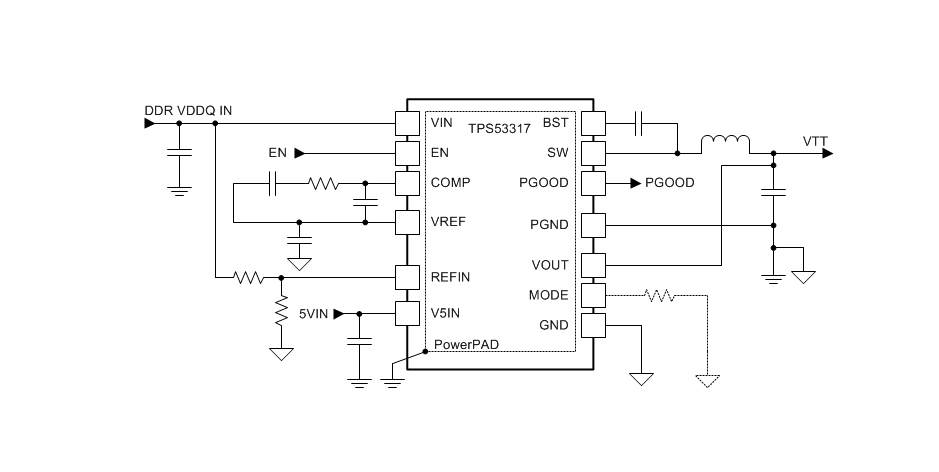

方框圖
1. 產品概述
- ?型號?：TPS53317
- ?類型?：6-A輸出，D-CAP+模式，同步降壓轉換器
- ?應用?：主要用于DDR內存終端，也適用于其他需要1-V至6-V轉換電壓調節的應用，最大負載電流可達6A
2. 主要特性
- ?集成MOSFET?：采用TI專有集成MOSFET和封裝技術
- ?D-CAP+模式?：提供易用性、低外部組件數量和快速瞬態響應
- ?支持DDR內存終端?：具有源和匯能力
- ?轉換電壓范圍?：1-V至6-V
- ?輸出電流?：連續輸出源或匯電流高達6A
- ?開關頻率?：可選600kHz或1MHz
- ?保護功能?：過壓、過溫、打嗝式欠壓保護
- ?封裝?：3.5mm x 4mm，20引腳VQFN封裝（綠色RoHS合規）
3. 引腳配置與功能
- ?VIN?：電源輸入引腳
- ?VOUT?：輸出電壓監測引腳
- ?EN?：使能引腳（3.3-V邏輯兼容）
- ?MODE?：模式選擇引腳，允許選擇不同的操作模式
- ?PGOOD?：開漏電源良好輸出
- ?REFIN?：外部跟蹤參考輸入
- ?V5IN?：5-V電源輸入，用于模擬電路和門驅動
- ?BST?：自舉引腳，連接0.1-μF自舉電容
- ?COMP?：補償引腳，連接R-C-C網絡進行環路補償
- ?SW?：開關節點輸出
- ?GND?：模擬地
- ?PGND?：功率地
4. 電氣特性
- ?輸入電壓范圍?：VIN為-0.1V至6.5V，V5IN為4.5V至6.5V
- ?輸出電壓范圍?：VOUT、MODE、REFIN為-0.1V至3.5V
- ?工作溫度范圍?：-40°C至85°C
- ?效率?：在不同輸入電壓和輸出電流下，效率可達90%以上
- ?過流限制?：正過流限制（OCL）為7.6A或5.4A（取決于模式選擇），負OCL為-9.3A或-6.5A
- ?軟啟動時間?：默認設置為1.6ms
5. 功能描述
- ?PWM操作?：在穩態下，轉換器以連續導通模式（CCM）操作，通過電流反饋和誤差放大器輸出控制開關時間
- ?自適應導通時間控制?：控制器根據輸入和輸出電壓變化導通時間，以保持近似恒定的頻率
- ?輕載省電功能?：自動脈沖跳過模式，減少輕載時的開關損失，提高效率
- ?電源良好信號?：PGOOD引腳在輸出電壓穩定后變為高電平，用于指示電源正常
- ?過壓和欠壓保護?：防止輸出電壓過高或過低，保護系統電子元件
- ?熱保護?：內部溫度傳感器在結溫達到145°C時關斷轉換器，防止過熱損壞
6. 應用與實施
- ?配置選擇?：支持非跟蹤和跟蹤配置，非跟蹤配置下輸出電壓由內部參考電壓分壓得到，跟蹤配置下輸出電壓由外部REFIN引腳決定
- ?設計步驟?：包括確定配置、選擇電感、確定輸出電容、輸入電容、補償網絡設計等
- ?布局指南?：提供詳細的布局指南，包括旁路電容的放置、功率地的連接、反饋和補償組件的放置等
7. 封裝與訂購信息
- ?封裝類型?：20引腳VQFN封裝，尺寸為3.5mm x 4mm
- ?訂購信息?：提供了詳細的訂購信息和包裝材料信息
8. 注意事項
