HMC358MS8G/358MS8GE集成緩沖放大器的MMIC VCO SMT，5.8-6.8GHz技術手冊
概述
HMC358MS8G(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO。 該器件集成諧振器、負電阻器件、變?nèi)?a target="_blank">二極管和緩沖放大器。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊和工藝條件下尤為出色。 采用3V電源電壓時，輸出功率為11 dBm（典型值）。 電壓控制振蕩器采用低成本、表面貼裝8引腳MSOP封裝，帶有裸露基座以改善RF和散熱性能。
數據表：*附件：HMC358MS8G HMC358MS8GE集成緩沖放大器的MMIC VCO SMT，5.8-6.8GHz技術手冊.pdf
應用
- UNII和點對點無線電
- 802.11a & HiperLAN WLAN
- VSAT無線電
特性
- Pout: +11 dBm
- 相位噪聲： -110 dBc/Hz（100 KHz）
- 無需外部諧振器
- 單電源： 3V (100 mA)
- 15 mm2 MSOP8G SMT封裝

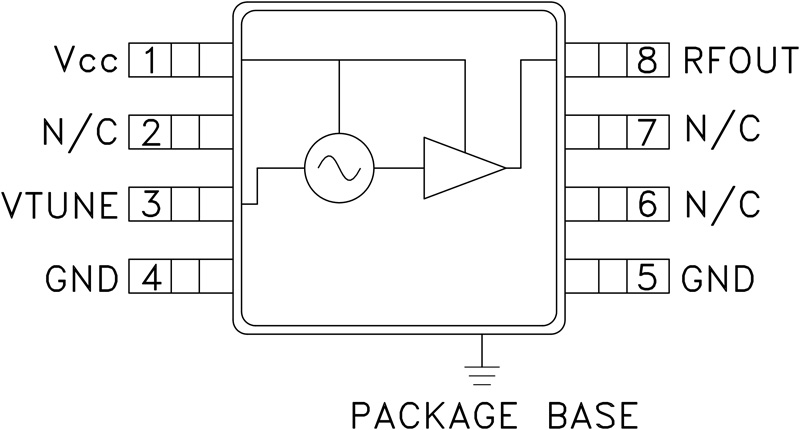

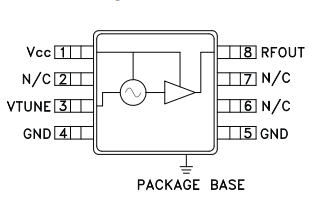

框圖

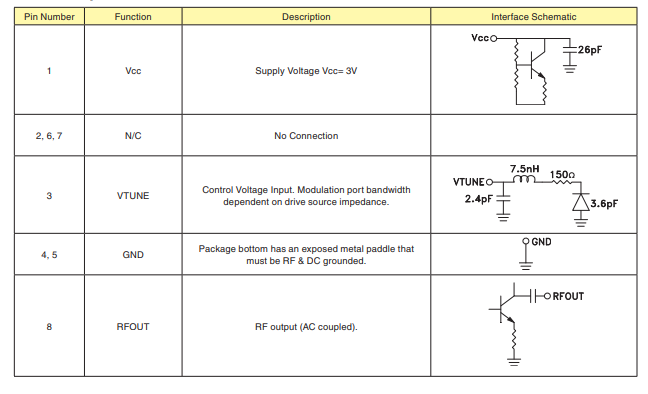

引腳描述

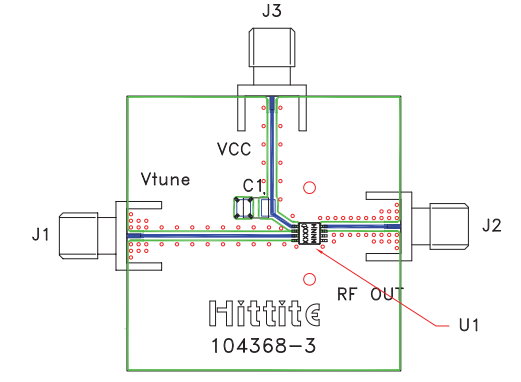

評估PCB
