HMC389LP4/389LP4E集成緩沖放大器的MMIC VCO SMT，3.35-3.55GHz技術手冊
概述
HMC389LP4和HMC389LP4E是GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，集成諧振器、負電阻器件、變容二極管和緩沖放大器。 由于振蕩器的單芯片結構，VCO的相位噪聲性能在溫度、沖擊、振動和工藝范圍內尤為出色，工作頻率范圍為3.35至3.55 GHz。 采用3V單電源(41mA)時，輸出功率為4.7 dBm（典型值）。 該電壓控制振蕩器采用低成本無鉛QFN 4x4 mm表面貼裝封裝。
數據表：*附件：HMC389LP4 HMC389LP4E集成緩沖放大器的MMIC VCO SMT，3.35-3.55GHz技術手冊.pdf
應用
特性
- Pout：+4.7 dBm
- 相位噪聲： -112 dBc/Hz (100 KHz)
- 無需外部諧振器
- 單電源： 3V (41 mA)
- 50 Ω匹配和隔直RF I/O
- OFN無鉛SMT封裝，16mm2

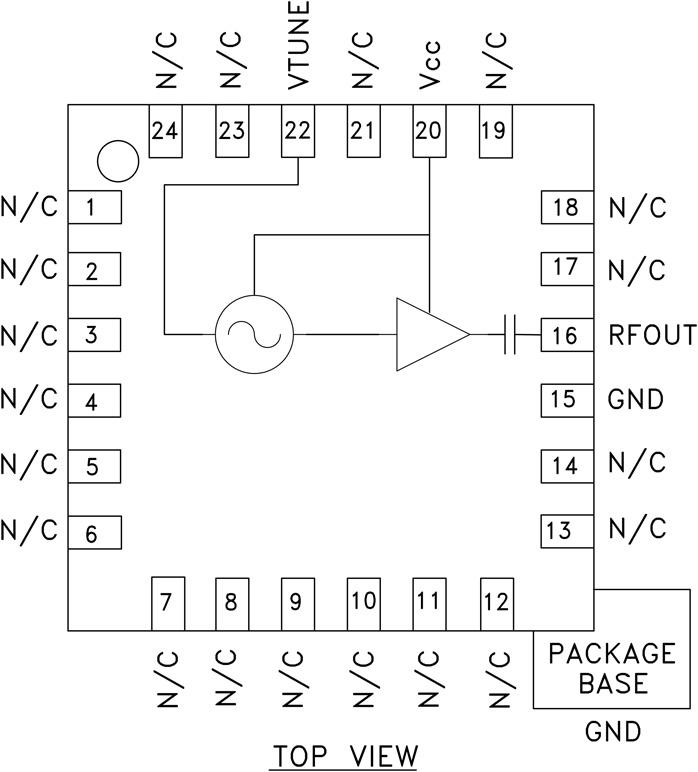

框圖

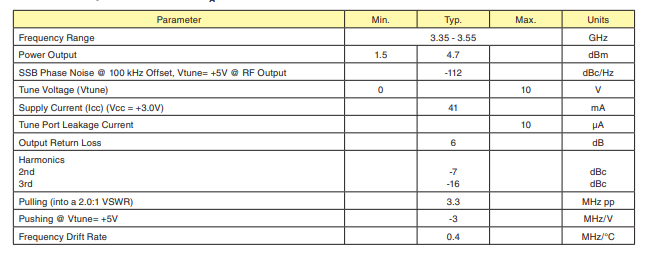

電氣規格

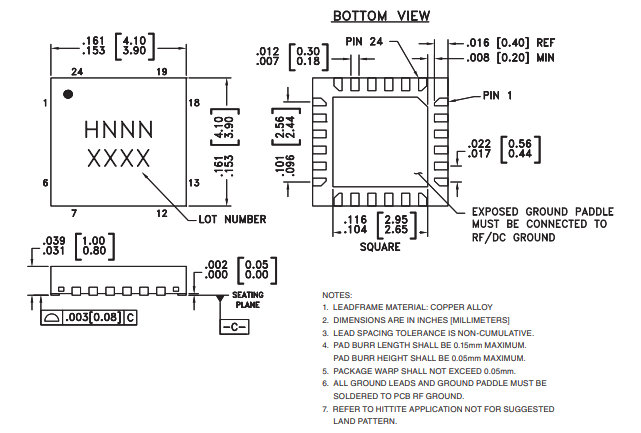

外形圖

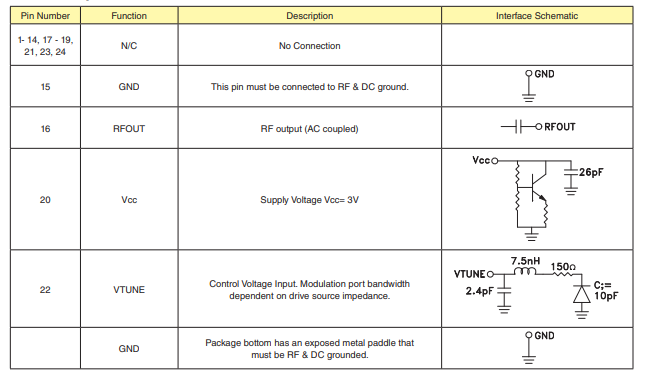

引腳配置描述

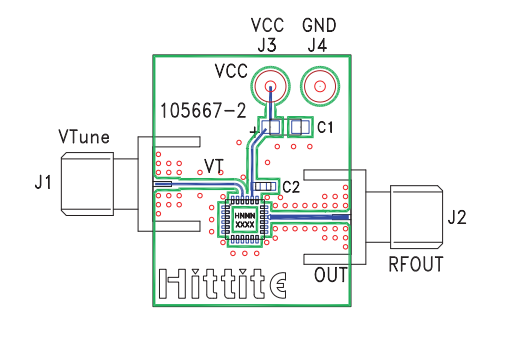

評估PCB
