HMC532LP4/532LP4E采用SMT封裝的VCO，帶有緩沖放大器技術手冊
概述
HMC532LP4(E)是一款GaAs InGaP異質結雙極性晶體管(HBT) MMIC VCO，帶有集成諧振器、負電阻器件、變容二極管、緩沖放大器。 該VCO在7.1至7.9 GHz的頻率下工作，由于振蕩器的單芯片結構，其相位噪聲性能在不同的溫度、沖擊、振動條件下均非常出色。 功率輸出為+14 dBm（典型值），采用+3V單電源，功耗85 mA。 該電壓控制振蕩器采用無引腳QFN 4x4 mm表貼封裝。
數據表：*附件：HMC532LP4 HMC532LP4E采用SMT封裝的VCO，帶有緩沖放大器技術手冊.pdf
應用
- VSAT無線電
- 點對點/多點無線電
- 測試設備和工業控制
- 軍事最終用途
特性
- Pout: +14 dBm
- 相位噪聲：-103 dBc/Hz（100 KHz）
- 無需外部諧振器
- 單電源： +3V (85 mA)
- QFN無引腳SMT封裝，16 mm2
框圖

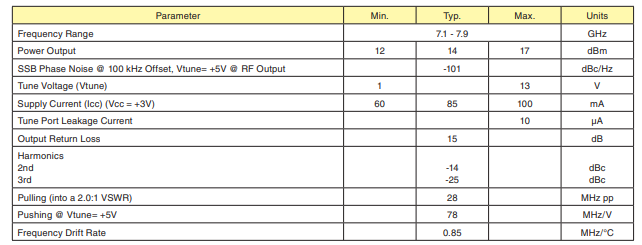

電氣規格

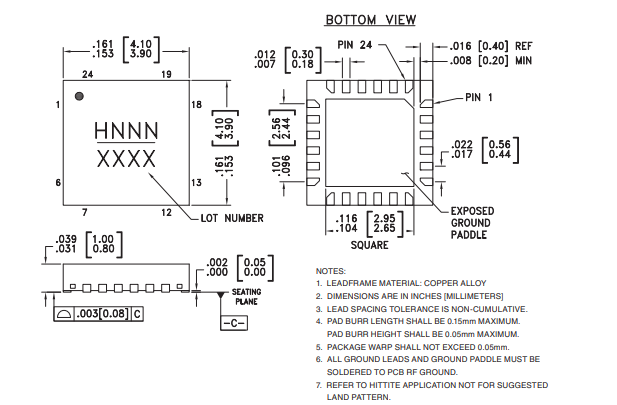

外形圖

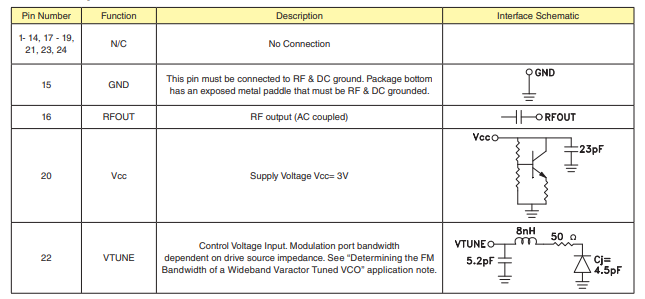

引腳描述
