TPS65014 器件是一款用于應用的集成電源和電池管理 IC 由一個鋰離子或鋰聚合物電池供電，需要多個電源軌。The TPS65014 提供兩個高效的降壓轉換器，旨在提供內核電壓和 基于處理器的系統中的外設 I/O 軌。兩個降壓轉換器都進入低功耗模式 在輕負載下，可在盡可能寬的負載電流范圍內實現最高效率。The LOW_PWR pin 允許內核轉換器在應用處理器進入 深度睡眠。該 TPS65014 還集成了兩個 200mA LDO 穩壓器，這兩個穩壓器已啟用 通過串行接口。每個 LDO 在 1.8 V 至 6.5 V 的輸入電壓范圍內工作，因此 允許它們由其中一個降壓轉換器或直接從 電池。
*附件：tps65014.pdf

特性

• 用于單節鋰離子或
  鋰聚合物電池的線性充電器管理
• 雙輸入端口，用于從 USB 或
  壁式插頭充電，可處理 100 mA 和 500 mA 的 USB
  要求
• 可通過外部
  電阻器設置充電電流
• 用于 I/O
  和外圍組件 （VMAIN） 的 1A、效率為 95% 的降壓轉換器
• 用于處理器內核 （VCORE） 的
  400mA、效率為 90% 的降壓轉換器
• 用于 I/O 和外圍
  組件的 2× 200mA LDO，通過總線實現 LDO
• 串行接口兼容 I^2^C，支持100kHz、400kHz作
• LOW_PWR 引腳可在深度睡眠模式下降低或禁用處理器
  內核電源電壓
• 70μA 靜態電流
• 1% 參考電壓
• 熱關斷保護

參數

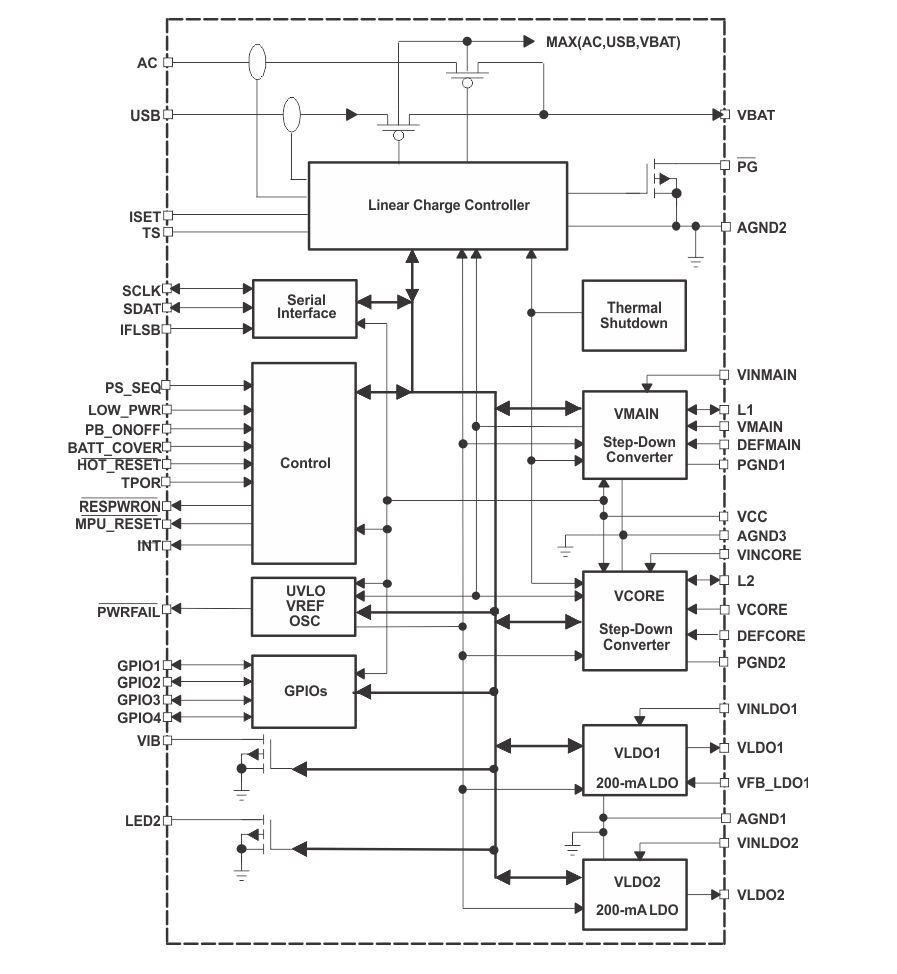

方框圖

一、概述

TPS65014是一款高度集成的電源和電池管理IC，專為單節鋰離子電池或鋰聚合物電池供電的系統設計。它集成了線性充電器、兩個同步降壓轉換器、兩個200mA的LDO電壓調節器以及其他多種功能，適用于PDA、蜂窩電話、智能手機等設備。

二、主要特性

• ?線性充電器?：
  • 支持USB和AC適配器充電
  • 充電電流可編程
  • 自動電源選擇
  • 充電狀態監控和終止
• ?兩個降壓轉換器?：
  • 主轉換器（VMAIN）：1A，95%效率
  • 核心轉換器（VCORE）：400mA，90%效率
• ?兩個LDO電壓調節器?：
  • 200mA輸出電流
  • 輸入電壓范圍：1.8V至6.5V
• ?其他功能?：
  • I2C兼容串行接口
  • 低功耗模式
  • 熱關機保護
  • 多種保護機制（過壓、欠壓、過溫等）
  • GPIO和中斷管理

三、引腳功能

• ?充電相關引腳?：AC、USB、VBAT_A、VBAT_B、ISET、TS等
• ?降壓轉換器相關引腳?：VINMAIN、VINCORE、VMAIN、VCORE、SW1、SW2等
• ?LDO相關引腳?：VINLDO1、VINLDO2、VLDO1、VLDO2等
• ?控制引腳?：LOW_PWR、DEFCORE、DEFMAIN、PS_SEQ、PB_ONOFF、HOT_RESET等
• ?串行接口引腳?：SCLK、SDAT
• ?其他引腳?：INT、PWRFAIL、RESPWRON、MPU_RESET、GPIO1-4等

四、電氣特性

• ?輸入電壓范圍?：
  • 充電器：AC 4.5V至6.5V，USB 4.35V至5.25V
  • 降壓轉換器和LDO：2.5V至6.0V
• ?輸出電壓范圍?：
  • VMAIN：2.5V至6.0V（可編程）
  • VCORE：1.3V至1.8V（可編程）
  • LDO1和LDO2：0.9VINLDO1至3.3V（可編程）
• ?工作效率?：
  • 降壓轉換器：高達95%
  • LDO：高達90%
• ?工作溫度范圍?：-40°C至85°C

五、功能描述

• ?充電管理?：支持三段式充電（預充、恒流、恒壓），具有自動充電終止和過溫保護功能。
• ?降壓轉換器?：采用PWM和PFM混合模式，提高輕載效率，具有軟啟動、過壓保護、欠壓鎖定等功能。
• ?LDO?：提供穩定的輸出電壓，具有過流保護和熱關機保護功能。
• ?電源管理?：支持低功耗模式、動態電壓調整等功能，具有電源良好監控和復位信號輸出。
• ?串行接口?：支持I2C協議，可編程控制充電電流、輸出電壓等參數。

六、應用

• ?PDA?
• ?蜂窩電話和智能手機?
• ?互聯網音頻播放器?
• ?數碼相機?
• ?數字收音機?
• ?基于DSP和μP的解決方案?

七、封裝與尺寸

• ?48引腳VQFN封裝?：7mm x 7mm

八、文檔與支持

• 提供詳細的數據手冊、應用筆記、設計指南、布局示例以及社區資源。
• 可通過TI官網獲取更多信息和技術支持。
