TPS65024x 器件是集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65024x 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和內存軌。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。通過將 MODE 引腳拉高，可以強制轉換器進入固定頻率 PWM 模式。
*附件：tps650240.pdf

特性

• 用于系統電壓的 1.6A、1.0A 或 0.8A、效率為 97% 的降壓轉換器 （VDCDC1）
  • 3.3 V 或 2.80 V 或可調
• 1.6A、1.0A 或 0.8A、效率高達 95% 的存儲器降壓轉換器 （VDCDC2）
  • 1.8 V 或 2.5 V 或可調
• 用于處理器內核的 0.8A、效率為 90% 的降壓轉換器 （VDCDC3）
• VDCDC3 的兩個可選電壓
  • TPS650240：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.3 伏
  • TPS650241：
    • DEFDCDC3 = 低： V O = 0.9 伏
    • DEFDCDC3 = 高： V O = 1.375 伏
  • TPS650242：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.5 伏
  • TPS650243：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.2 伏
  • TPS650244：
    • DEFDCDC3 = 低： V O = 1.55 伏
    • DEFDCDC3 = 高： V O = 1.6 伏
  • TPS650245：
    • DEFDCDC3 = 低： V O = 0.9 伏
    • DEFDCDC3 = 高： V O = 1.1 伏
• 用于 Vdd_alive 的 30mA LDO
• 2 × 200mA 通用 LDO（LDO1 和 LDO2）
• 處理器內核的動態電壓管理
• LDO1 和 LDO2 電壓可從外部調節
• 用于電感轉換器的獨立使能引腳
• 2.25MHz 開關頻率
• 85μA 靜態電流
• 熱關斷保護

參數

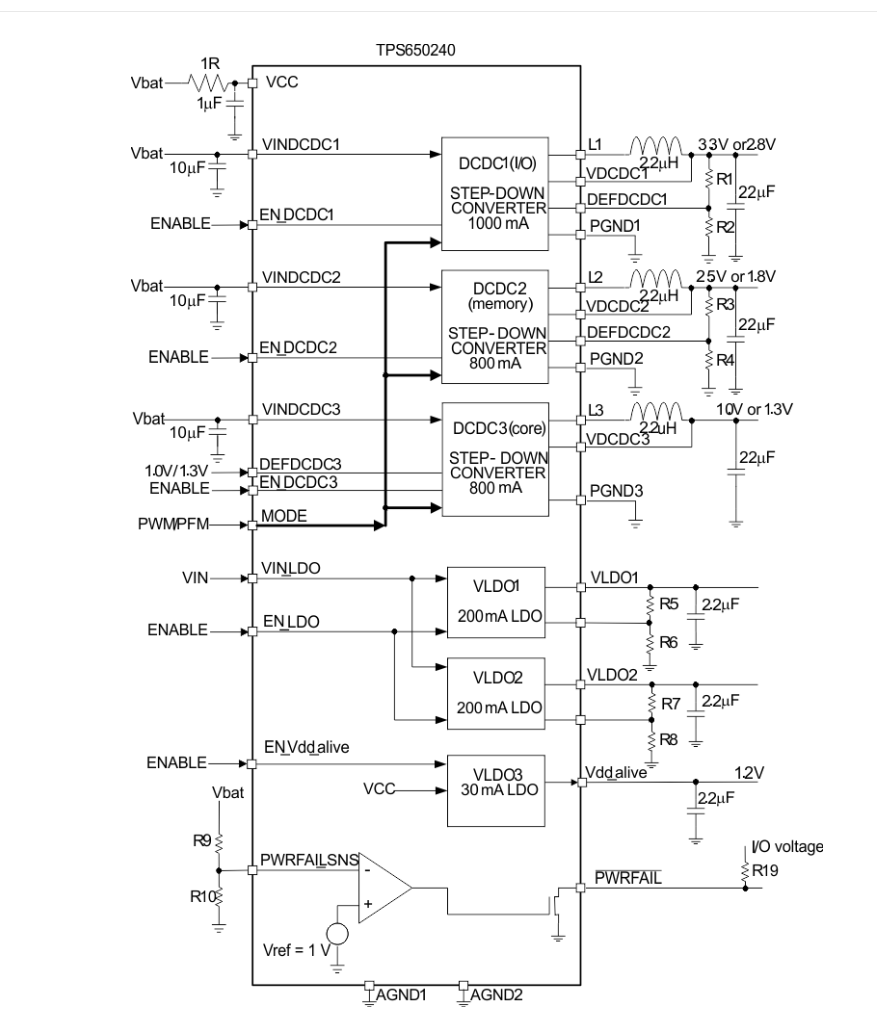

方框圖

一、概述

TPS650240是一款集成電源管理IC，專為鋰離子電池或鋰聚合物電池供電的系統設計。它集成了三個高效的降壓轉換器（Step-Down Converter）、兩個200mA的通用低壓差線性穩壓器（LDO）以及一個30mA的始終開啟的LDO。該器件能夠提供多個電源軌，適用于DSP、μP解決方案以及ARM基處理器等系統。

二、主要特性

• ?三個降壓轉換器?：
  • VDCDC1：最大輸出電流1.0A，效率高達97%
  • VDCDC2：最大輸出電流0.8A，效率高達95%
  • VDCDC3：最大輸出電流0.8A，效率高達90%
• ?兩個200mA通用LDO?（LDO1和LDO2）
• ?一個30mA始終開啟的LDO?（Vdd_alive）
• ?輸出電壓可編程?：通過DEFDCDCx引腳設置降壓轉換器的默認輸出電壓
• ?動態電壓管理?：VDCDC3的輸出電壓可在運行時通過改變DEFDCDC3引腳的邏輯電平來調整
• ?獨立使能引腳?：為每個降壓轉換器和LDO提供獨立的使能控制

三、功能描述

1. 降壓轉換器

• ?工作模式?：支持PWM和PFM兩種工作模式，輕載時自動進入PFM模式以提高效率
• ?軟啟動?：內置軟啟動電路，限制啟動時的浪涌電流
• ?熱關斷保護?：防止器件因過熱而損壞

2. 低壓差線性穩壓器（LDO）

• ?低噪聲設計?：適用于對噪聲敏感的模擬電路供電
• ?反向?qū)ǚ乐?/strong>?：允許在系統中并聯外部穩壓器

3. 其他功能

• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作，保護電池和系統
• ?PWRFAIL輸出?：當輸入電壓低于設定閾值時，輸出低電平信號以指示電源故障

四、應用

• ?便攜式設備?：如智能手機、GPS設備、數字相機等
• ?電池供電系統?：需要高效電源管理的應用場景

五、封裝與訂購信息

• ?封裝類型?：32引腳VQFN（RHB）封裝，尺寸為5.00mm x 5.00mm
• ?工作溫度范圍?：-40°C至85°C
• ?訂購信息?：提供不同卷帶和卷盤包裝的訂購選項，具體可參考數據手冊中的訂購信息部分。

六、設計指南

• ?電感選擇?：根據輸出電流和紋波要求選擇合適的電感值
• ?電容選擇?：輸入和輸出電容需滿足一定的ESR和容量要求，以確保穩定性和效率
• ?布局與布線?：遵循數據手冊中的布局指南，以最小化噪聲和干擾，提高電源效率
