Modbus RTU轉profibus DP接溫濕度傳感器在西門子300PLC監控實時數據

在環境監控領域，溫濕度傳感器是不可或缺的組成部分。
隨著工業自動化水平的提升，對監控系統的穩定性和效率要求也越來越高。
傳統的Modbus RTU接口雖然應用廣泛，但在一些高要求的場合，其性能可能不足以滿足需求。
因此，將Modbus RTU轉Profibus DP進行互換成為一種趨勢，以期獲得更高的數據傳輸效率和更強的系統穩定性。

實現Modbus RTU轉Profibus DP并非一蹴而就，這背后涉及一系列復雜的技術挑戰和關鍵步驟。
首先，我們需要了解這兩種通信協議的核心差異。
Modbus RTU是基于串行通信的協議，而Profibus DP則是一種基于以太網的高速數據通信標準。
這意味著，在轉換過程中，我們不僅需要改變物理連接方式，還需要確保數據格式和傳輸速度的兼容性。

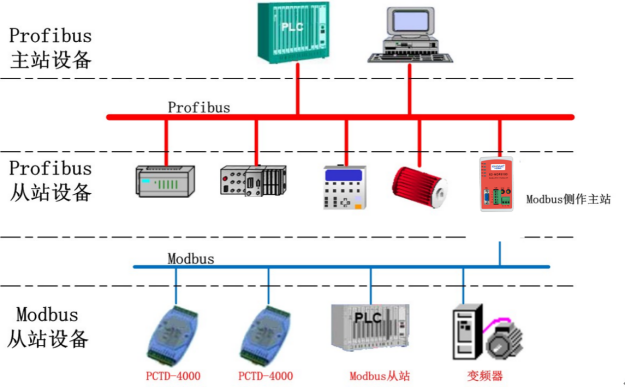

XD-MDPB100是自主研發的一款PROFIBUS-DP從站功能的通訊網關。該產品主要功能是將各種MODBUS-RTU設備接入到PROFIBUS-DP網絡中。

本網關連接到PROFIBUS-DP總線中做為從站使用，連接到MODBUS-RTU總線中做為主站或從站使用。

●網關協議符合GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS規范。

●網關做為PROFIBUS網絡從站，支持的波特率：9.6Kbps~12Mbps。

●支持的數據長度：輸入≤244字節，輸出≤244字節，輸入+輸出≤488字節。

●支持的插槽數量：最大39條。

● MODBUS做為主站或從站時，使用不同的GSD文件。

MODBUS-RTU技術參數

●網關的MODBUS接口可通過撥碼選擇做為主站或從站，兩種工作方式二選一工作。

●網關的MODBUS接口可通過撥碼選擇RS485接口或RS232接口，兩種接口二選一工作。

●網關的MODBUS波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。

●網關的MODBUS字符格式及校驗位：8位無校驗+1停止位、8位+偶校驗+1停止位、8位+奇校驗+1停止位、8位無校驗+2停止位。

●網關作為MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能。

●網關作為MODBUS從站，支持02H、04H、0FH、10H號功能。

● 電源：直流24V/200mA(18V～30V可用)

● 工作環境：-40～55℃，濕度≤95%

● 防護等級：IP20

● 安裝方式：35mm導軌

● 重量：500g

modbus轉profibus通過網關（XD-MDPB100）在西門子300plc上面監控溫濕度傳感器實時數據配置方法步驟如下：

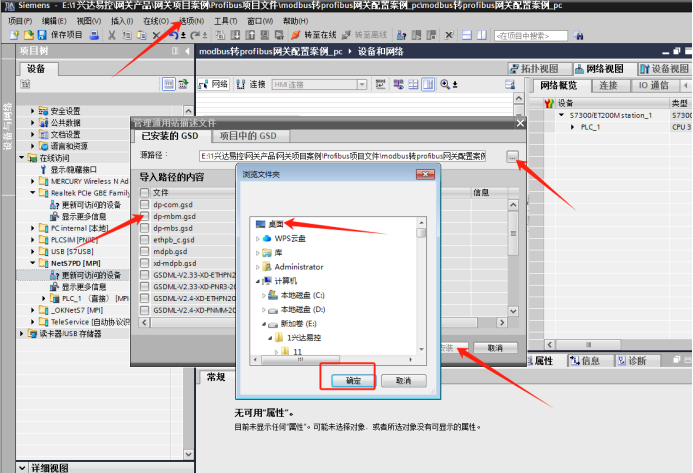

1、打開博圖創建新工程，進入新工程后打開選項找到“管理通用站描述文件”選擇GSD文件所在路徑點確認，選中dp-mbm.gsd點擊安裝：

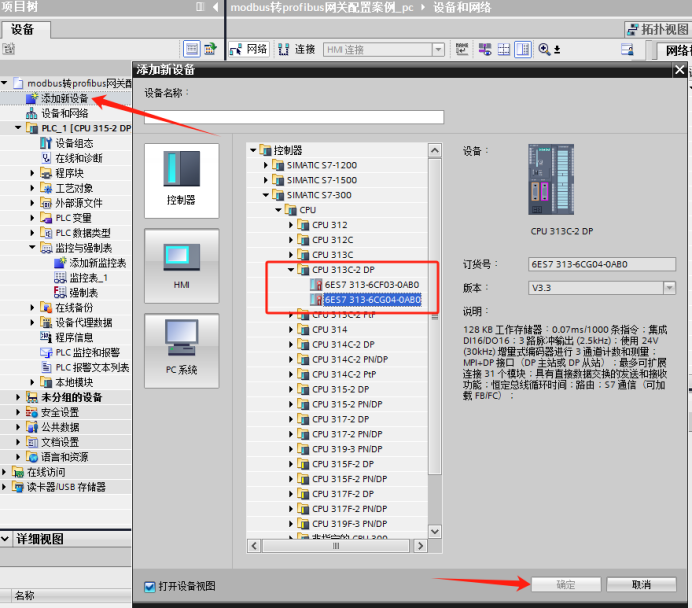

2、在左側項目樹這里“添加新設備”選擇plc型號點擊確認添加到組態頁面：

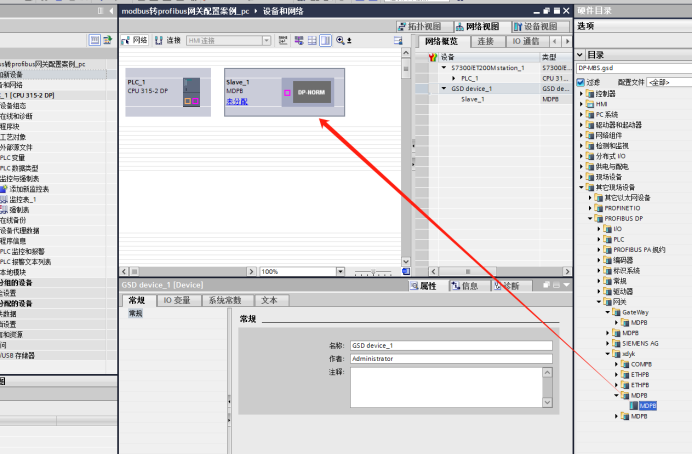

3、進入組態頁面后在左側硬件目錄“其他現場設備”找到安裝好的GSD文件，雙擊添加到組態頁面：

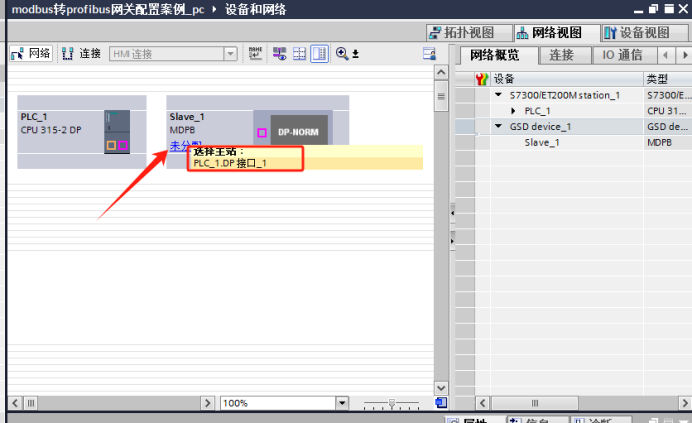

4、添加進組態頁面后點擊模塊“未分配”選擇主站，PLC_1.DP接口_1進行連接，如下圖所示：

5、點擊進入模塊屬性在profibus地址里填入模塊撥碼地址，本案例撥碼撥到3所以在地址里填寫的也是3，如下圖所示：

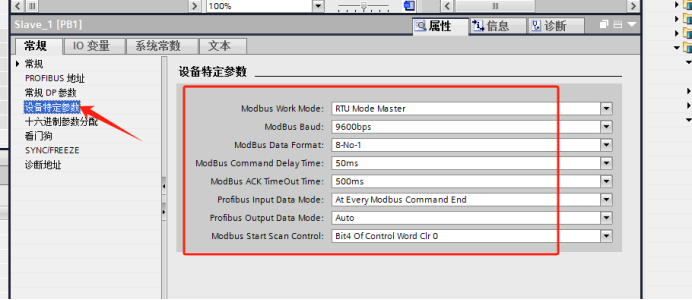

6、在設備特定參數里更改波特率 數據位 校驗位 停止位：

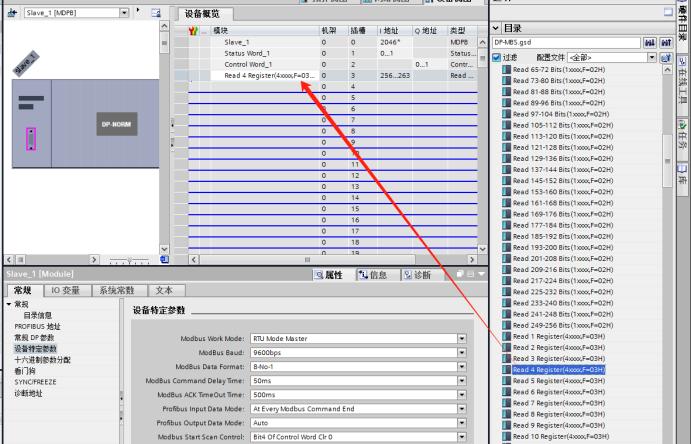

7、配置完成雙擊進入設備視圖，在右側目錄添加讀寫指令，如下圖所示：

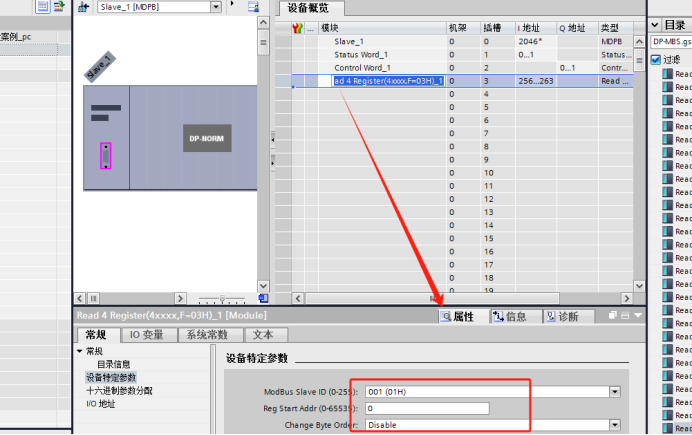

8、點擊添加完成的指令進入屬性，在設備特定參數里更改站地址和起始地址：

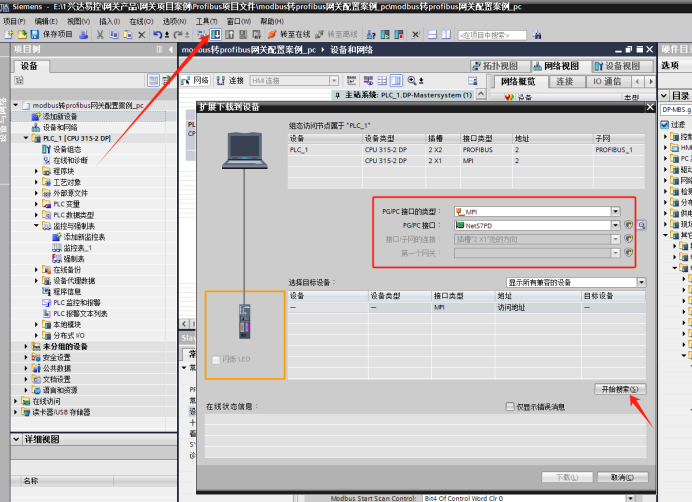

9、回到網絡視圖點擊下載，選擇接口類型點擊開始搜索：

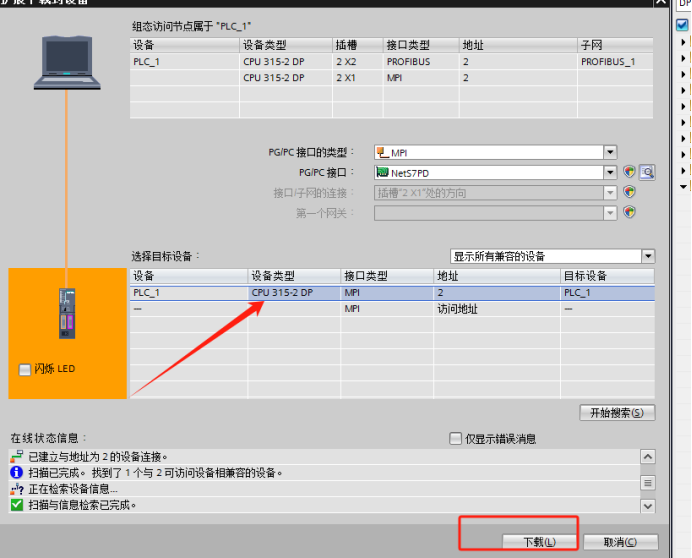

10、搜索完成選中點擊下載：

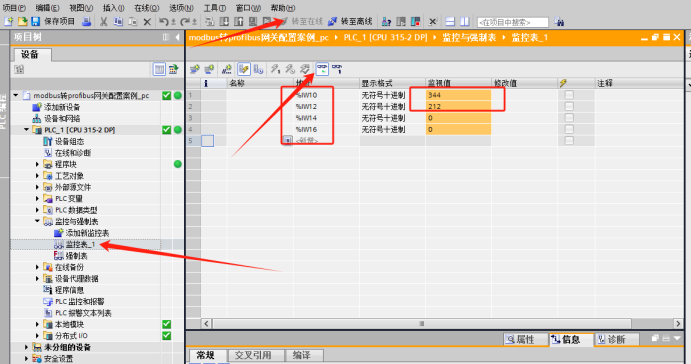

11、下載完成后點擊“轉至在線”然后在左側項目樹“監控與強制表”里點擊添加新監控表，在監控表里填寫讀寫指令的I地址進行監控，在下圖我們可以看到溫濕度傳感器的實時溫度濕度在監控表里實時監控到了：

通過合理的設計和配置，我們可以成功地將Modbus RTU轉Profibus DP進行互轉，并連接溫濕度傳感器。
這不僅提高了系統的兼容性和擴展性，還為工業生產提供了更為便捷、高效的監測手段。
希望本文能為您提供一些有益的參考，祝您在工業自動化領域取得更多成果！
