OPA313 系列單通道、雙通道和四通道運算放大器代表了新一代的低成本、通用、微功耗運算放大器。 軌到軌輸入和輸出擺幅，低靜態電流（典型值 50μA）與 1MHz 的寬帶寬和極低噪聲（1kHz 時為 25nV/√Hz）組合在一起使得這個系列對于要求在成本和性能間達到很好平衡的多種電池供電類應用具有很大的吸引力。 低輸入偏置電流支持那些在具有兆歐級源阻抗的應用中使用的運算放大器。

數據手冊：*附件：OPA2313 雙路、5.5V、1MHz、低靜態電流 (50μA)、RRIO 運算放大器技術手冊.pdf

OPA313 器件的穩健耐用設計方便了電路設計人員的使用：負載電容高達 150pF 時單位增益穩定、一個集成的 RF/EMI 抑制濾波器、在過驅情況下無相位反轉和高靜電放電 (ESD) 保護（4kV 人體模型 (HBM)）。

這些器件針對低至 +1.8V (±0.9V) 和最高 +5.5V (±2.75V) 的低壓運行進行了優化，并且在電壓為 1.8V，3.3V 和 5V 時，其額定運行溫度范圍為 -40°C 至 +125°C 的完全擴展溫度范圍。

OPA313（單通道）采用 SC70-5 和小外形尺寸晶體管 (SOT)23-5 封裝。 OPA2313（雙通道）采用小外形尺寸 (SO)-8，微型小外形尺寸 (MSOP)-8 和四方扁平無引線 (DFN)-8 封裝。 四通道 OPA4313 采用薄型小外形尺寸 (TSSOP)-14 封裝。

特性

• 低 I Q ：50μA/ch
• 寬電源電壓：1.8V 至 5.5V
• 低噪聲：1kHz 下為 25nV/√Hz
• 增益帶寬：1MHz
• 低輸入偏置電流：0.2pA
• 低偏移電壓：0.5mV
• 單位增益穩定
• 內部射頻 (RF) / 電磁干擾 (EMI) 濾波器
• 擴展溫度范圍：
  -40°C 至 +125°C

引腳功能和配置

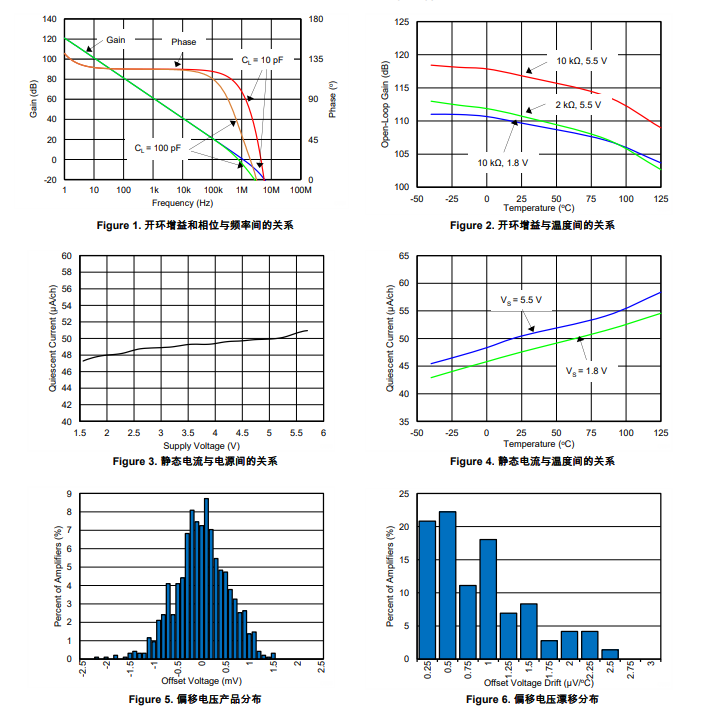

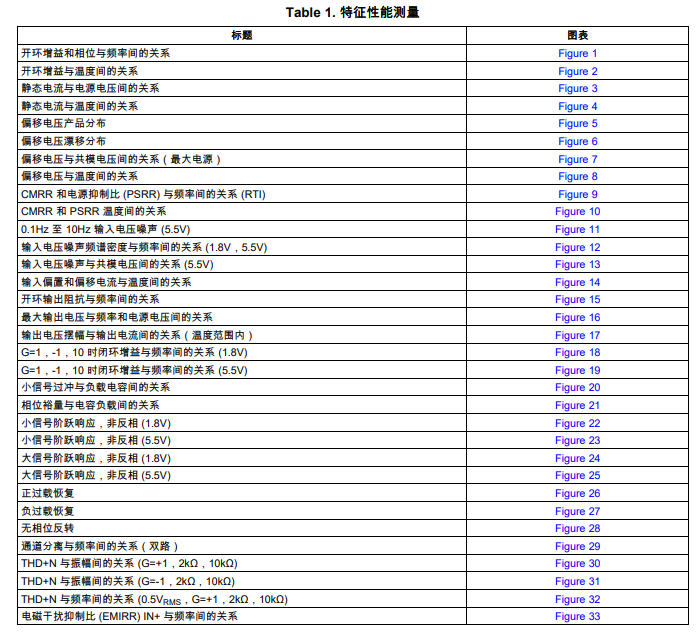

典型特性

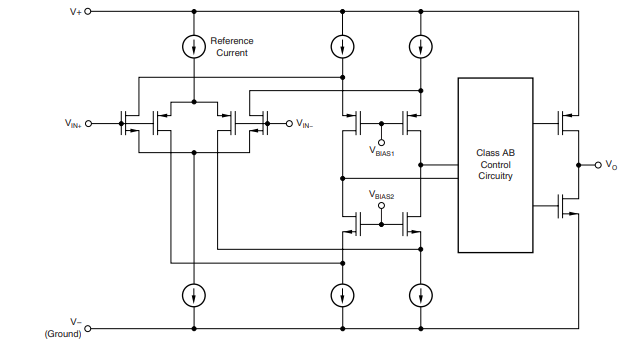

功能方框圖

應用范圍
電池供電儀器：
消費類應用、工業應用、醫療應用
筆記本電腦、
便攜式媒體播放器
傳感器信號調節：
回路供電類應用
筆記本電腦、便攜式媒體播放器
無線傳感器：
住所安全
遠程感測
無線儀表
