靈動微電子MM32系列32位MCU已經在江湖上久負盛名，以產品平臺化、系列化、兼容性好、性價比高、易于開發著稱。MM32MCU分為超值型、主流型、性能型、低功耗、汽車控制、電機與電源等六大系列。今天給大家綜合介紹MM32MCU的主流型芯片選型。

MM32MCU主流型

MM32MCU主流型采用Arm Cortex-M0內核，最高主頻達到96MHz，最高128kB Flash、16KB RAM，支持DMA及32位硬件除法器，運算性能不輸著名的F103系列，具備超高性價比。

全系支持2.0~5.5V寬電壓，工作環境溫度（Ta）覆蓋-40~85C工業級、-40~105C擴展工業級溫度范圍，部分產品覆蓋-40~125C環溫，非常適合消費電子、工業、白色家電、汽車電子等各類應用需求。

全系標配高級定時器（Advanced Timer）、獨立看門狗（IWDG）、UART、I2C、SPI、I2S等數字外設，部分產品配置FlexCAN、FlexCAN-FD、USB等高級通信接口；全系標配12b ADC速率達到1MSPS，模擬比較器等模擬外設，部分配置CSM等特殊模擬外設，滿足客戶不同需求。

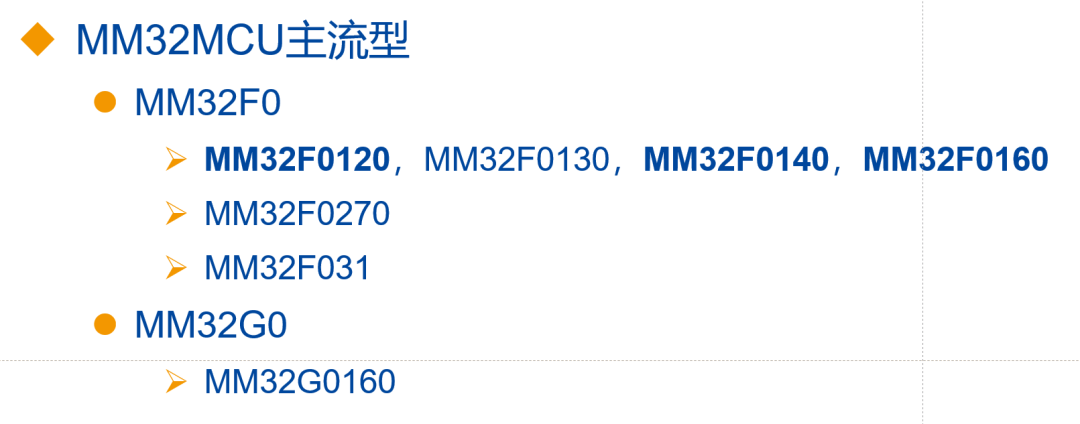

MM32MCU主流型有以下幾個系列：

MM32F0主流型

MM32F01xx、MM32F02xx、MM32F03x具備一個共同的特點，就是引腳與國際大廠F030系列完全兼容，且在產品性能、功能上實現了全面覆蓋。從推出時間來看，MM32F031是最早推出的，其次是MM32F0130、MM32F0270，然后是MM32F0140、MM32F0160，最后是MM32F0120。

MM32G0主流型

MM32G0主流型目前有一款產品MM32G0160，其主要特點是和某國際大廠的G0系列引腳兼容。

MM32F01xx三劍客

國產替代的急先鋒

在汽車領域，經常用數字序列來給不同車型命名，數字越大，則級別越高，比如豪華車的扛把子BBA的中級轎車34C、中大級轎車56E、寶馬的3系、5系、7系等，都是耳熟能詳?shù)拿椒ā?/p>

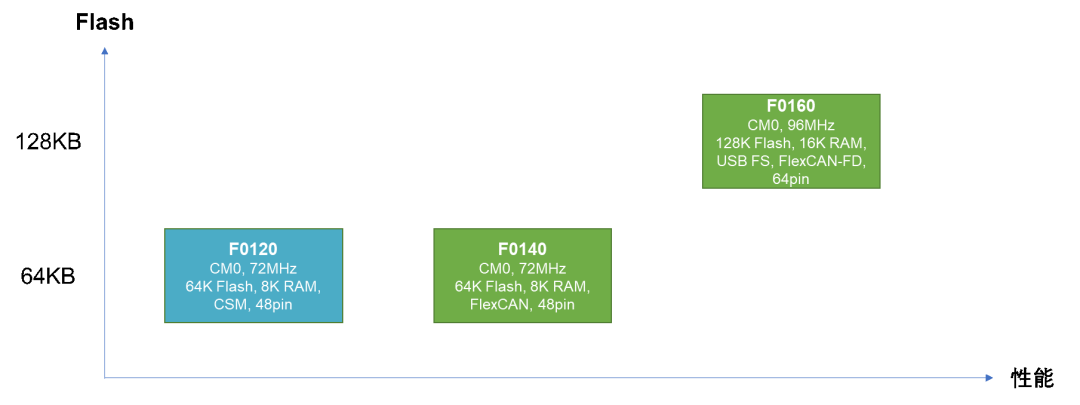

在MCU領域，某國際大廠F0系列的命名規則也有異曲同工之妙，曾幾何時，F(xiàn)030、F051、F072也是紅遍大江南北，引來國內諸多廠家紛紛效仿。靈動微電子也不例外，其MM32F031系列也曾風靡一時。但是從2020年開始，靈動微電子啟動了平臺升級，將命名規則從三位數擴展到四位，經過5年的發展和迭代，逐步形成了以MM32F0120、MM32F0140、MM32F0160為主的“246”三劍客系列，成為國產替代的急先鋒。

MM32F0140特色介紹

2020年9月，在深圳舉行的第五屆“2020靈動MM32協作大會上，靈動微電子宣布了“平臺化、系列化、生態化”的整體策略，并通過“性價比、品質&可靠性、創新、軟件生態、長期供貨”等五個方向提升產品力。同時，為了應對越來越緊張的產能，決定啟動國產12寸90nm eFlash工藝平臺開發，并于2021年11月順利量產了該平臺上的第一顆產品：MM32F0140。

頭頂多個光環的二哥MM32F0140，既是靈動微電子90nm平臺上的第一顆量產產品，又生在市場極度缺芯的年代，再加上對上一代產品的高度兼容，以及在產品品質、可靠性上明顯的提升，一經問世就得到了無數追捧，截至2024年底，其出貨量突破1億顆。

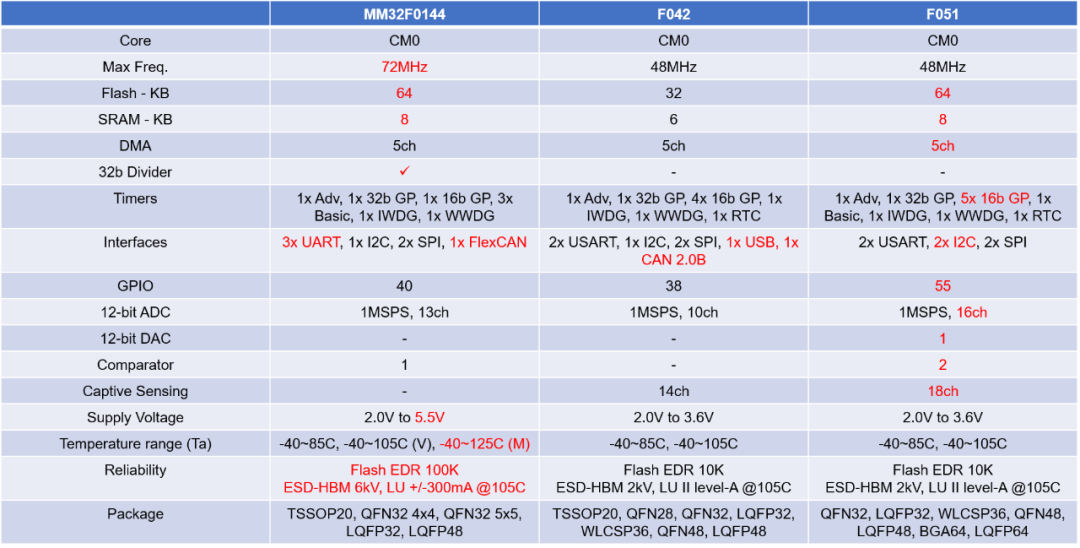

MM32F0140對標的是F042 & F051。和競品相比，MM32F0140具備以下突出優勢：

內核性能突出，Cortex-M0內核，高達72MHz主頻，比競品高50%；并支持32位硬件除法器，以及DMA；

高可靠性FlexCAN，該IP為車規級IP，廣泛應用于車規級MCU芯片。靈動微電子率先將其用于國產工業級MCU，能夠滿足電梯外呼板、電梯主控、工業總線應用，具備很高的性價比；

5V寬壓供電，其2.0V~5.5V的供電電壓范圍，特別適合工業、白色家電、汽車車身電子等應用領域；

工業級、車規級環溫，提供-40C~85C工業級、105C擴展工業級（尾綴V）、125C車規級AG1（尾綴M），適合不同的應用場景需求；

高可靠性，其內部Flash支持10萬次讀寫，ESD-HBM達到6kV，LU達到+/-300mA @105C，并通過了AEC-Q100 Grade 1測試（尾綴M），其高可靠性已得到市場驗證。

MM32F0160特色介紹

有了MM32F0140的初戰告捷，靈動微電子加大了90nm平臺上的投入，大哥MM32F0160于2022年12月問世，距離MM32F0140僅一年的時間。和MM32F0140相比，MM32F0160不僅將最高主頻升級到96MHz，將Flash、SRAM增加到128KB、16KB，同時將FlexCAN升級到支持CAN-FD協議標準，并將最大封裝升級到64pin。因此MM32F0160的對標產品也升級為F072，甚至和大名鼎鼎的F103xB相比也不遑多讓。

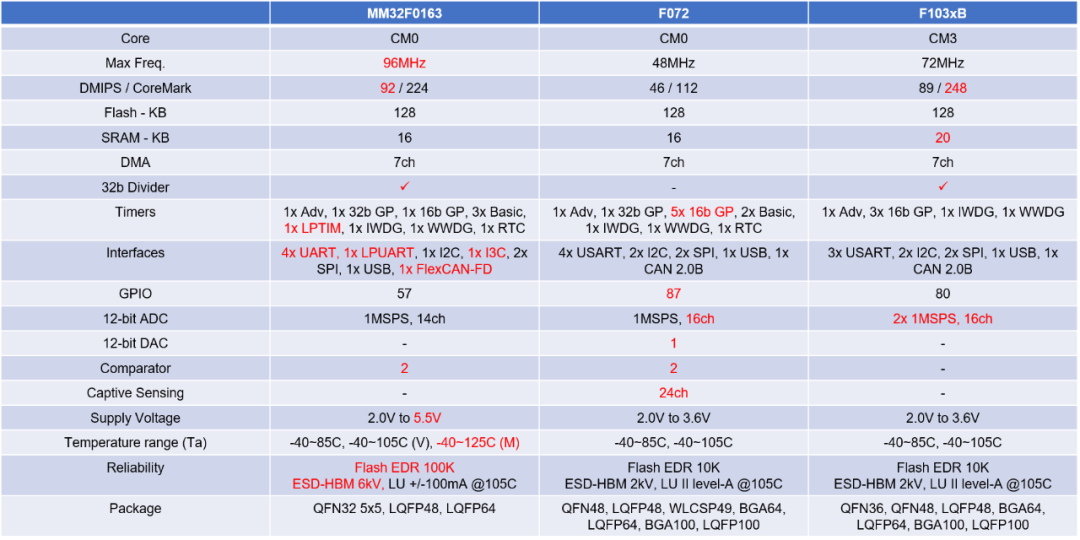

和以上競品相比，MM32F0160具備以下突出優勢：

內核性能突出，Cortex-M0內核，最高96MHz，其DMIPS比F072高出一倍，甚至超過F103xB；支持32位硬件除法器，以及DMA；

高可靠性FlexCAN-FD，該IP為車規級IP，廣泛應用于車規級MCU芯片。靈動微電子在MM32F0140的FlexCAN基礎上，再次率先將FlexCAN-FD用于工業級MCU，極大地?cái)U(kuò)展了M0內核在電梯、工業自動化、機器人等領域的應用，具備很高的性價比；

豐富的通信資源，包括5x UART/LPUART（在Stop/DeepStop模式下可作為喚醒源），1x I2C，1x I3C（從機模式），2x SPI/I2S，1x USB FS，1x FlexCAN-FD；

豐富的Timer/PWM資源，高達10個定時器，包括1x Adv Timer，1x 32b GP Timer，1x 16b GP Timer，3x 基礎定時器，1x 低功耗定時器（在Stop/DeepStop模式下可作為喚醒源），2個看門狗定時器，1個RTC；

5V寬壓供電，其2.0V~5.5V的供電電壓范圍，特別適合工業、白色家電、汽車車身電子等應用領域；

工業級、車規級環溫，MM32F0160提供-40C~85C工業級、105C擴展工業級（尾綴V）、125C車規級AG1（尾綴M），適合不同的應用場景需求；

高可靠性，其內部Flash支持10萬次讀寫，ESD-HBM達到6kV，并通過了AEC-Q100 Grade 1測試（尾綴M），其高可靠性已得到市場驗證。

MM32F0120特色介紹

最后該小弟MM32F0120登場了。MM32F0120同樣出生顯赫，它是靈動微電子第一款基于國產55nm eFlash工藝平臺的Cortex-M0內核產品，發布于2024年9月。MM32F0120采用全國產化供應鏈和可靠的55nm工藝制程打造，不僅在高性價比上再創突破，同時保持了靈動產品一貫的高可靠性和穩定性，適用于屏顯控制、電動玩具、電源管理、馬達控制、無線快充、協議轉換、家電應用、工業控制等多種應用場合。

MM32F0120的超高性價比，使其能夠降維打擊，不僅能夠輕松應對F031等入門級32位MCU，而且對于8/16位MCU的替代工作也能夠得心應手。

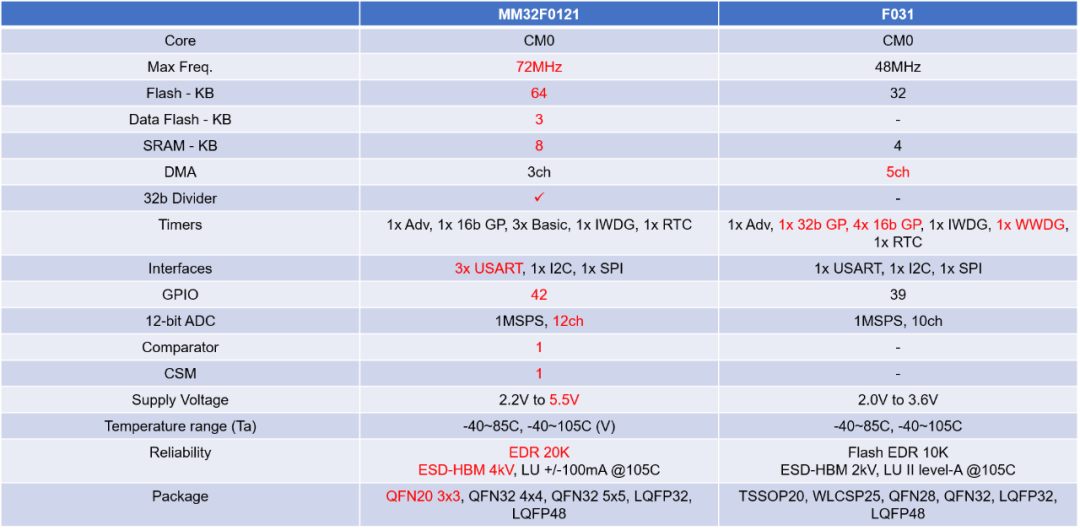

和F031相比，MM32F0120具備以下突出優勢：

內核性能突出，Cortex-M0內核，高達72MHz主頻，比競品高50%；并支持32位硬件除法器，以及DMA；

通信資源，3x USART，其中 USART1/2 支持 3 線 SPI 模式；

針對無線充電應用的定制CSM，支持 USB PD 充電應用，內置 1.2V 收發器；

5V寬壓供電，其2.2V~5.5V的供電電壓范圍，適合無線充、電子煙、屏顯等各個應用領域；

小封裝支持，支持最小3mm x 3mm的QFN20封裝，特別適合對PCB面積有很高要求的場合；

高可靠性，其內部Flash支持2萬次讀寫，ESD-HBM達到4kV；

超高性價比，價格可以達到F031的1/2到1/3。

總結

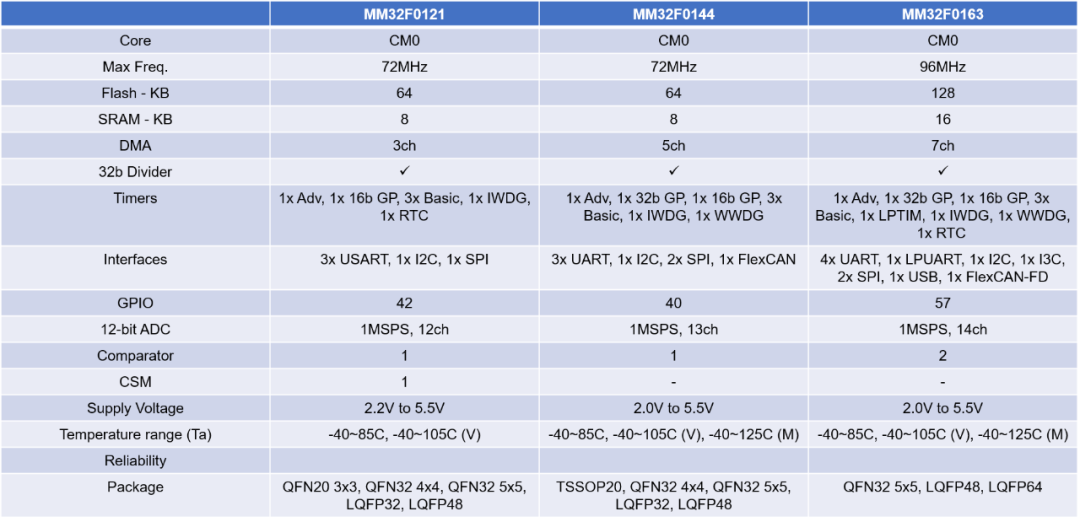

MM32主流型32位MCU，基于Arm Cortex-M0內核，是MM32MCU系列的核心主力，其中MM32F0120、MM32F0140、MM32F0160是主流中的主流，采用先進的國產90nm、55nm工藝平臺打造，支持5V寬壓設計，具備超高性價比，推薦應用于消費類、工業級、白色家電，汽車控制等各個領域。

靈動微電子為MM32主流型MCU打造了完善的軟硬件開發工具鏈，提供包括LibSamples庫函數和例程、MiniBoard開發板、MM32Link MINI仿真器，以及國際主流開發工具IAR、Keil、J-Link開發包，并且支持國內外數十家第三方生產燒錄工具。
