INA827 是一款低成本儀表放大器 (INA)，此放大器提供極低功耗并運行在非常寬泛的單電源或者雙電源范圍內。此器件為了實現 G=5 時只有 1ppm 每攝氏度的最低可能增益漂移而進行了優化，且無需外部電阻器。然而，一個單一外部電阻器可在 5 至 1000 之間設定任一增益。

數據手冊：*附件：INA827 200uA、2.7V至36V、精密電源儀表放大器技術手冊.pdf

對 INA827 進行了優化以在高達 5kHz 的頻率上提供超過 88dB (G=5) 的出色共模抑制比 (CMRR)。G=5 時，在整個輸入共模范圍內（從負電源一直到高達 1V 的正電源）CMRR 超過 88dB。通過使用一個軌到軌輸出，INA827 非常適合于由 3V 單電源供電以及由高達 ±18V 的雙電源供電的低壓運行。附加的電路通過將輸入電流限制在安全水平來保護輸入不受超過電源電壓高達 ±40V 的過壓影響。

特性
? 消除了 5 倍增益下外部電阻器導致的誤差
? 共模范圍低于負電源
? 輸入保護：高達 ±40V
? 軌至軌輸出
? 出色的精度：
– 共模抑制：88dB，最小值
– 低失調電壓：150μV，最大值
– 低溫漂：2.5μV/°C，最大值
– 低增益漂移：1ppm/°C，最大值 (G=5V/V)
– 電源抑制：100dB，最小值 (G=5)
– 噪聲：17 nV/√Hz，G=1000V/V
? 高帶寬：
– G=5:600kHz
– G=100:150kHz
? 電源電流：200μA，典型值
? 電源范圍：
– 單電源：3V 至 36V
– 雙電源：±1.5V 至 ±18V
? 額定溫度范圍：
-40°C 至 +125°C
? 封裝：8 引腳 VSSOP

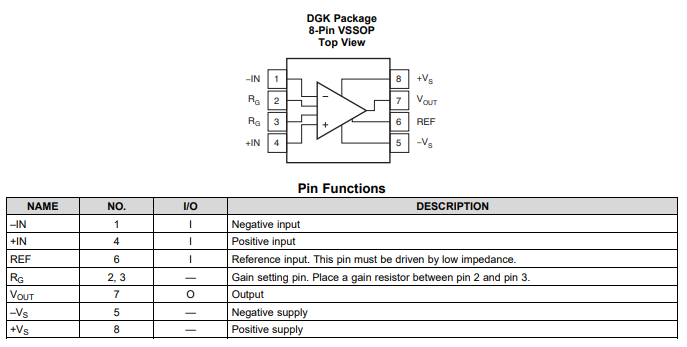

**引腳功能和配置**

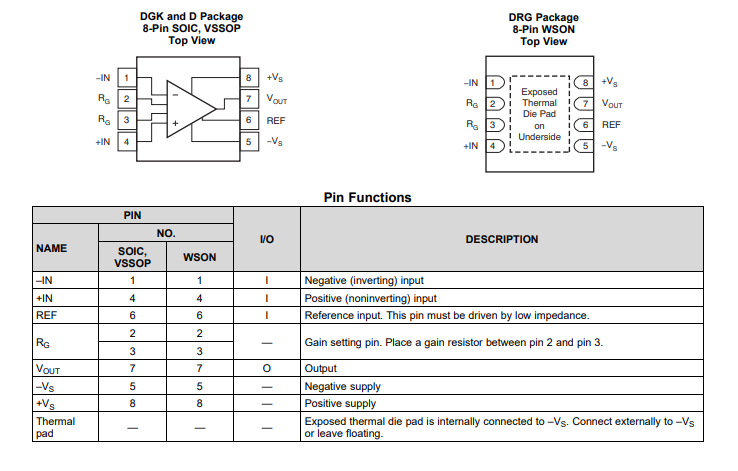

引腳功能和配置

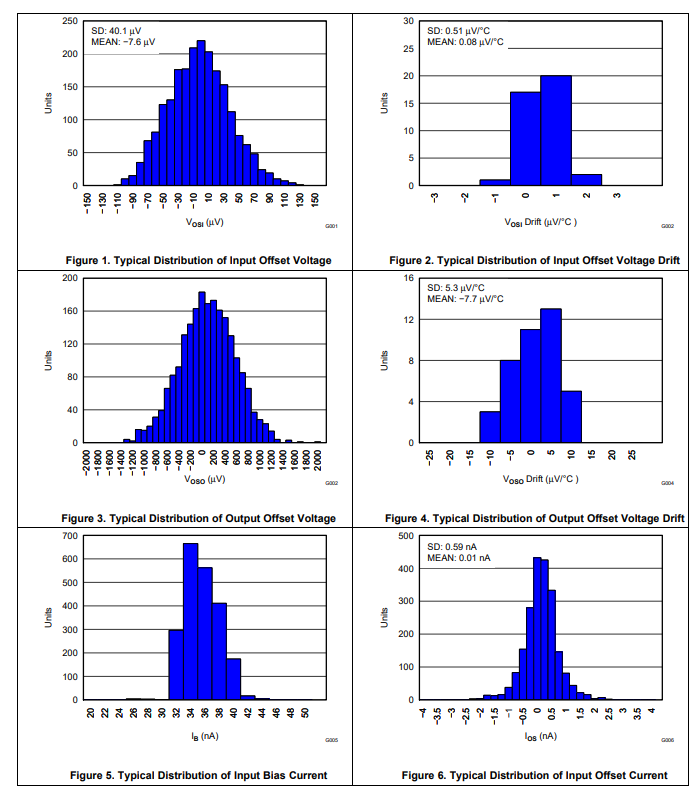

典型特性

功能方框圖

應用
? 工業過程控制
? 多通道系統
? 電力自動化
? 衡器
? 醫療儀表
? 數據采集
