概述
AD5930是一款支持可編程頻率掃描和輸出突發功能的波形發生器。這款器件采用支持增強型頻率控制的嵌入式數字處理技術，能夠生成合成的模擬或數字頻率步進波形。采用預先編程的頻率配置文件可以避免連續的寫周期，從而釋放了重要的DSP/微控制器資源。波形從已知相位開始，并可以連續地增加相位，因此能夠輕松的確定相移。
數據表：*附件：AD5930可編程頻率掃描及輸出突發波形發生器技術手冊.pdf

AD5930支持三種工作模式。在連續輸出模式下，該器件在定義時長內輸出所需頻率，然后步入下一頻率。針對該器件輸出特定頻率的時長，可進行預先編程并讓器件自動遞增該頻率，或者通過CTRL引腳進行外部遞增。在突發模式下，該器件在一定時長內輸出其頻率，接著在另一預定義時長內返回到中間電平，然后步入下一頻率。在MSB模式下，該器件產生數字輸出。

對器件進行編程時，用戶需要輸入起始頻率、頻率步進、增量數量，以及器件在各頻率點停留的時間間隔。頻率配置文件可通過切換CTRL引腳來啟動。

該器件提供多種不同的掃描方式。頻率以三角掃描模式步進來連續上下掃描整個頻率范圍，或以鋸形掃描模式向上掃描，但再次發起掃描之前會返回到初始頻率。此外，無需執行任何掃描，也可產生單個頻率或突發。

AD5930通過三線式串行接口寫入數據，能夠在高達40 MHz的時鐘速率下工作。器件采用2.3 V至5.5 V電源供電，并具有待機功能，能夠關斷器件中沒有使用的部分。

AD5930采用20引腳TSSOP封裝。

應用

• 頻率掃描/雷達
• 網絡/阻抗測量
• 增量式頻率激勵
• 傳感器應用—接近度與運動檢測BFSK
• 頻率突發/脈沖序列

特性

• 可編程的頻率配置文件，無需外部器件
• 輸出頻率高達25 MHz
• 可預編程的頻率配置文件能將DSP/微控制器的正弦波/三角波/方波輸出寫入次數減到最少
• 頻率步進的自動或單引腳控制
• 突發和偵聽功能
• 波形從已知相位開始并以0°相位遞增或連續增加相位
• 關斷模式：20 μA
• 電源：2.3 V至5.5 V
• 汽車應用溫度范圍：
  -40℃至+125℃
• 20引腳無鉛TSSOP封裝

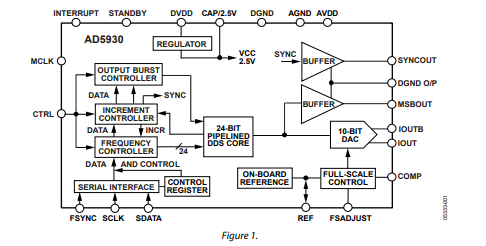

框圖

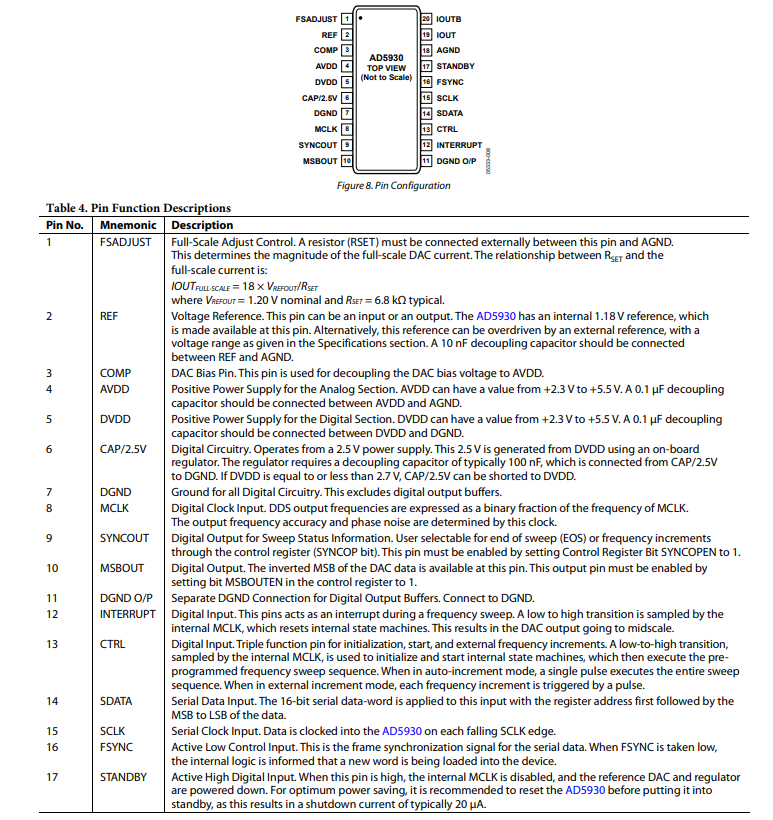

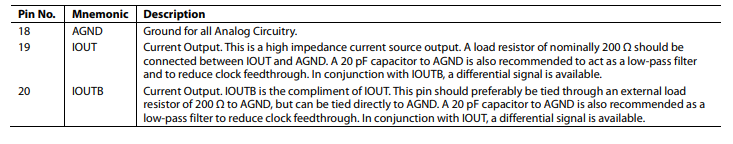

引腳配置描述

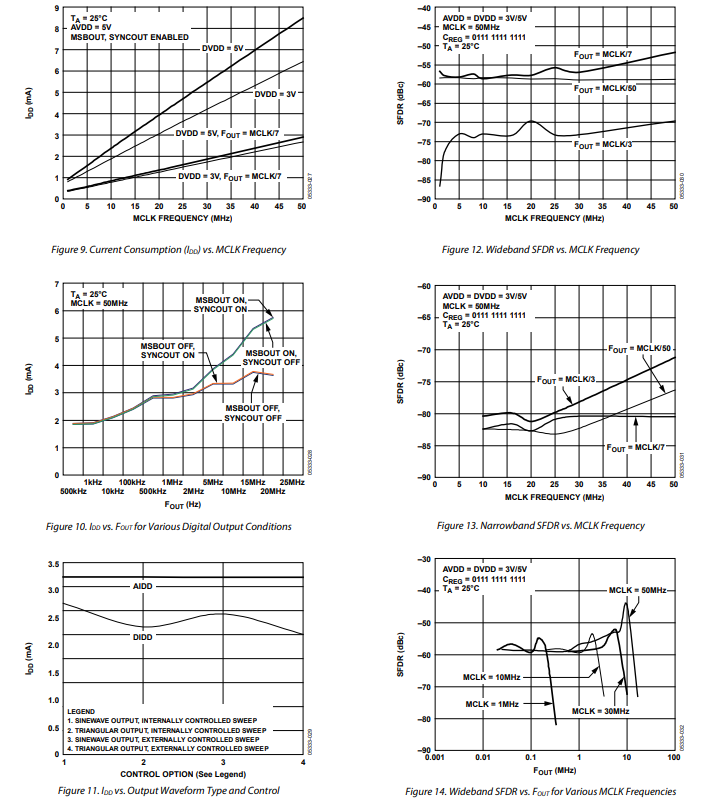

典型性能特征

工作原理

AD5930是一款通用型合成波形發生器，能夠提供數字可編程的波形，涵蓋頻率和時域范疇。該器件內置嵌入式頻率處理功能，可對用戶可編程的頻率曲線進行重復掃描，從而增強頻率控制能力。由于該器件具備預編程特性，它能從數字信號處理器（DSP）/微控制器的連續寫周期中解脫出來，以生成特定波形。

頻率曲線

頻率曲線由起始頻率（FSTART）、頻率增量（Δf）和頻率掃描中的增量數（NSTEP）定義。頻率增量之間的時間間隔（TINT），可由器件自動確定（自動增量模式），也可通過硬件引腳（外部增量模式）進行外部控制。對于自動更新，時間間隔可以是固定數量的時鐘周期，或是固定數量的輸出波形周期。

在自動增量模式下，CTRIL引腳的單個脈沖會啟動并執行頻率掃描。在外部增量模式下，CTRIL引腳同樣會啟動掃描，但頻率增量間隔由CTRIL引腳上連續0/1轉換之間的時間間隔決定。此外，CTRIL引腳可用于直接控制突發模式曲線，在輸入高電平時，輸出波形存在，而在輸入低電平時，輸出復位至中間刻度。

頻率曲線可在兩種不同模式下掃描：鋸齒波掃描或三角波（上/下）掃描。

鋸齒波掃描模式

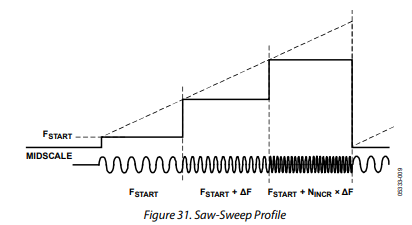

在鋸齒波掃描模式下，AD5930會從掃描起始點到掃描結束點反復掃描，即從FSTART開始，以增量方式增加到FSTART + NSTEP × Δf，然后直接回到FSTART重新開始（見圖31）。這就得到了鋸齒波頻率曲線的周期時間：

三角波掃描模式

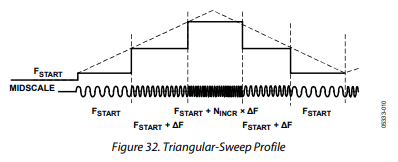

在三角波掃描模式下，AD5930會從掃描起始點到掃描結束點反復掃描，即從FSTART開始，以增量方式增加到FSTART + NSTEP × Δf，然后以減量方式回到FSTART（見圖32）。

三角波掃描周期時間由下式給出：

輸出模式

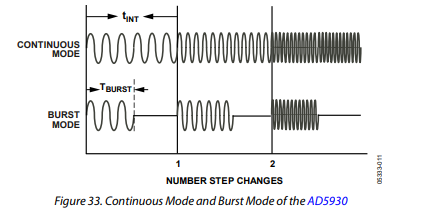

AD5930提供兩種可能的輸出模式：連續輸出模式和突發輸出模式。這兩種模式如圖33所示。

連續輸出模式

在該模式下，掃描的每個頻率段時長由時間間隔（TSR）寄存器中編程的數值決定。這意味著頻率掃描輸出信號在所有頻率增量下均連續可用，因此相位連續。

要將AD5930設置為連續模式，CW/BURST位（D7）在控制寄存器中必須設為0。更多詳細信息，請參閱“激活和控制掃描”部分。

突發輸出模式

在該模式下，AD5930會在編程的時間間隔（TSR）內，輸出固定時長（TBURST）的波形，然后在TSR間隔的剩余時間內，輸出復位至中間刻度。
