你是否曾為雜亂的充電線感到煩惱？無線充電技術的出現徹底改變了我們的充電方式，而**IP6808**作為一款高效、穩定的無線充電芯片，正成為眾多電子產品的首選方案。本文將深入解析**IP6808無線充電電路圖**，幫助工程師和愛好者理解其工作原理、設計要點及實際應用。

## **IP6808無線充電芯片概述**

IP6808是一款高度集成的無線充電發射端控制芯片，支持**Qi協議**，廣泛應用于智能手機、智能手表、TWS耳機等設備的無線充電方案中。其核心優勢包括：

- **高效率**：采用先進的功率調節技術，能量轉換效率高達80%以上。

- **低功耗**：待機電流低至10mA，節能環保。

- **高兼容性**：符合WPC（無線充電聯盟）標準，適配市面上大多數支持Qi協議的設備。

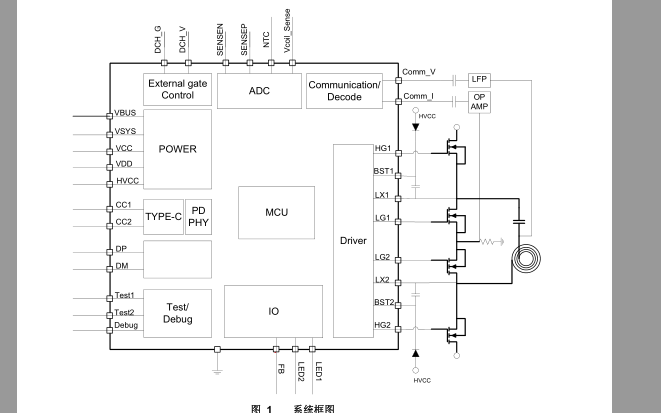

## **IP6808無線充電電路圖解析**

理解**IP6808無線充電電路圖**是設計穩定充電系統的關鍵。以下是其典型應用電路的核心組成部分：

### **1. 主控電路**

IP6808作為主控芯片，負責**信號調制、功率調節和異物檢測（FOD）**。其外圍電路通常包括：

- **諧振電容（C1、C2）**：與發射線圈構成LC諧振電路，確保能量高效傳輸。

- **MOSFET驅動電路**：控制功率開關管，調節輸出功率。

### **2. 功率傳輸部分**

無線充電的核心是**電磁感應**，IP6808通過驅動**H橋逆變電路**，將直流電轉換為高頻交流電（通常為100-205kHz），再通過發射線圈傳遞能量。

- **發射線圈（L1）**：通常采用多股漆包線繞制，電感量需與諧振電容匹配。

- **整流濾波電路**：在接收端，電能經整流后為設備電池充電。

### **3. 通信與保護機制**

IP6808通過**ASK（幅移鍵控）調制**與接收端通信，動態調整輸出功率。此外，它還具備：

- **過流保護（OCP）**：防止電流過大損壞電路。

- **過溫保護（OTP）**：監測芯片溫度，確保安全運行。

?

## **IP6808無線充電電路設計要點**

在設計**IP6808無線充電電路**時，需注意以下關鍵因素：

1. **諧振頻率匹配**

- 發射端LC諧振頻率需嚴格符合Qi標準（通常為110-205kHz），否則會導致效率下降或充電失敗。

2. **線圈優化**

- 線圈的**電感值、Q值**直接影響傳輸效率，建議使用低電阻、高磁導率材料。

3. **PCB布局**

- 高頻信號走線應盡量短，避免干擾。

- 功率地與信號地分開布局，減少噪聲。

4. **異物檢測（FOD）校準**

- IP6808通過檢測**能量損耗**判斷是否有金屬異物，需合理設置閾值，避免誤觸發。

## **IP6808無線充電的典型應用**

IP6808憑借其高集成度和穩定性，廣泛應用于：

- **智能手機無線充電底座**

- **TWS耳機充電倉**

- **車載無線充電器**

- **智能家居設備供電**

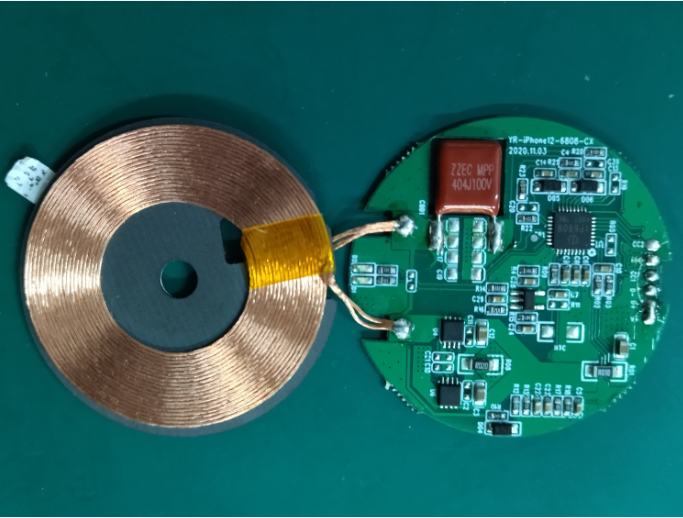

例如，某品牌無線充電器采用IP6808方案，充電效率達**85%**，并支持**5W/10W**雙模式輸出，適配不同設備需求。

## **總結**

**IP6808無線充電電路圖**的設計不僅需要理解芯片的工作原理，還需優化諧振匹配、線圈選型和PCB布局。通過合理應用，可以打造高效、安全的無線充電方案，滿足現代電子設備的充電需求。
