無線充電技術正逐漸成為現代電子設備的標配，而IP6808作為一款高度集成的無線充電發射端控制芯片，憑借其高效、兼容性強等特性，成為工程師和廠商的熱門選擇。本文將深入解析IP6808的工作原理、設計要點以及實際應用場景，幫助讀者全面了解這款芯片的核心價值。

IP6808的核心特性與市場定位

IP6808是一款兼容WPC Qi v1.2.4標準的無線充電發射端SoC芯片，支持多種功率輸出模式，包括基礎的5W、蘋果設備的7.5W、三星設備的10W，以及EPP（擴展功率協議）的15W快充。這種廣泛的兼容性使其能夠適配市面上絕大多數支持Qi協議的設備，從智能手機到TWS耳機，甚至是智能手表。

芯片內部集成了全橋驅動電路和電壓/電流兩路ASK通訊解調模塊，這種高度集成的設計不僅降低了外圍電路的復雜度，還顯著減少了方案的尺寸和BOM（物料清單）成本。舉個例子，傳統方案可能需要多個分立元件實現通訊和功率調節，而IP6808將這些功能“打包”進一顆芯片，如同將多個分散的小工具整合成一把瑞士軍刀，既節省空間又提升效率。

從檢測到充電：IP6808的工作流程

IP6808的充電過程始于analog ping檢測——一種通過模擬信號探測接收器是否存在的技術。一旦檢測到接收器，芯片會與接收端建立通信，確認設備身份和充電需求，隨后啟動功率傳輸。

在充電過程中，IP6808會實時解碼接收器發送的數據包，并通過PID（比例-積分-微分）算法動態調整振蕩頻率，從而精確控制線圈的輸出功率。這類似于空調根據室溫變化自動調節風速，確保充電效率與安全性。當接收器電池充滿時，IP6808會立即終止電力傳輸，避免過充風險。

電路設計的關鍵：布局與性能優化

盡管IP6808集成度高，但電路布局（Layout）仍是影響系統穩定性的關鍵因素。不規范的布局可能導致ASK通訊信號衰減或FOD（異物檢測）靈敏度下降，進而引發充電中斷或安全隱患。例如，線圈與解調電路的走線需避免高頻干擾，就像在嘈雜環境中對話需要保持適當距離才能聽清。

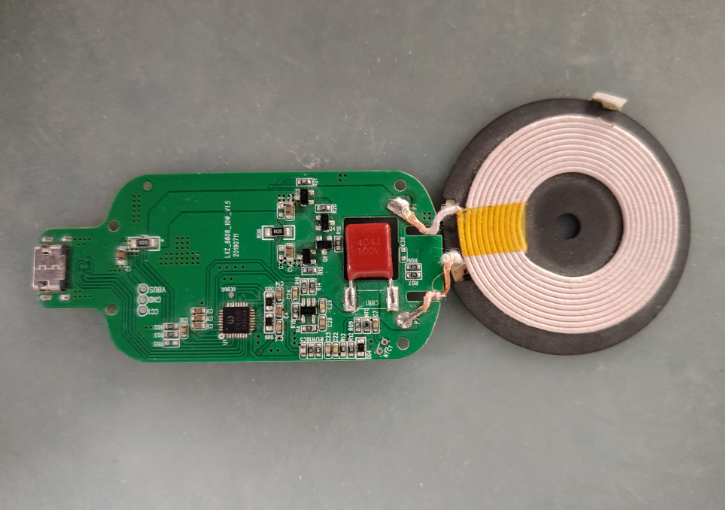

典型應用電路中，主控部分需重點關注電源濾波和信號完整性。芯片的高效率（能量轉換率超80%）和低待機功耗（僅10mA）特性，使其尤其適合對能耗敏感的場景，如便攜式充電設備。

應用場景與未來潛力

IP6808的兼容性和高效率使其廣泛應用于消費電子領域。例如，智能手機無線充電底座可通過IP6808實現多品牌設備適配；而TWS耳機充電倉的緊湊設計則受益于芯片的小尺寸和低功耗特性。

隨著無線充電技術向更高功率發展，IP6808對EPP 15W的支持已展現出應對未來需求的潛力。其模塊化設計也為廠商提供了快速開發差異化產品的可能，比如集成溫度保護或定制化充電提示功能。

結語

IP6808通過技術創新與高度集成，在無線充電領域?qū)崿F(xiàn)了性能與成本的平衡。從精準的功率調節到穩定的通訊機制，其設計邏輯始終圍繞用戶需求展開。對于工程師而言，深入理解這款芯片的特性和設計要點，將是開發高效、安全無線充電方案的重要一步。
