MAX9621雙通道、2線霍爾傳感器接口，提供模擬和數字輸出技術手冊
概述
MAX9621是Maxim霍爾傳感器接口系列產品(現有器件為MAX9921)的新成員。MAX9621提供單芯片方案，用于連接兩個2線霍爾傳感器和低壓微處理器(μP)，提供數字輸出(用于霍爾開關)或模擬輸出(用于線性傳感器)，或者是兩種信號。
MAX9621能夠承受BAT端高達60V的瞬態電壓，有效保護霍爾傳感器。標稱電源電壓范圍為5.5V至18V。如果BAT電源上升至18V以上，MAX9621將關斷輸出至霍爾傳感器的電流。當檢測到對地短路故障狀態時，關斷輸出至霍爾傳感器的電流，并以零電流模擬輸出和高電平數字輸出指示故障狀態。
MAX9621在霍爾傳感器上電或重新啟動后，具有最小50μs的屏蔽時間。漏極開路數字輸出兼容于最高5.5V的邏輯電平。
MAX9621采用3mm x 5mm、10引腳μMAX?封裝，工作于-40°C至+125°C溫度范圍。
數據表：*附件：MAX9621雙通道、2線霍爾傳感器接口，提供模擬和數字輸出技術手冊.pdf
應用
- 車鎖控制
- 汽車天窗
- 點火鑰匙
- 座位移動控制
- 汽車安全帶扣鎖
- 測速
- 駕駛桿
- 車窗升降控制
特性
- 為兩個2線霍爾傳感器提供電源電流和接口電路
- 5.5V至18V工作電壓范圍
- 可承受高達60V瞬態電壓，有效保護霍爾傳感器
- 低功耗關斷模式有效降低功耗
- 經過濾波的數字輸出
- 提供霍爾傳感器電流的鏡像模擬輸出
- 為霍爾傳感器輸入提供對地短路保護
- 從關斷、對地短路狀態上電或重新啟動后具有霍爾傳感器屏蔽時間
- 霍爾傳感器與MAX9621之間允許±3V的地電位差
- 所有引腳提供±2kV的人體模式ESD保護和±200V的機器模式ESD保護
- 3mm x 5mm、10引腳μMAX封裝
框圖

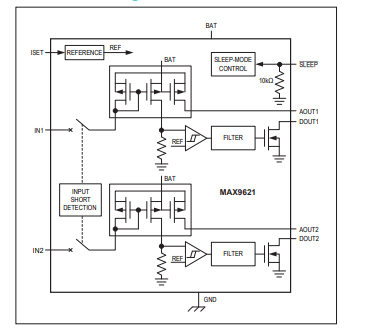

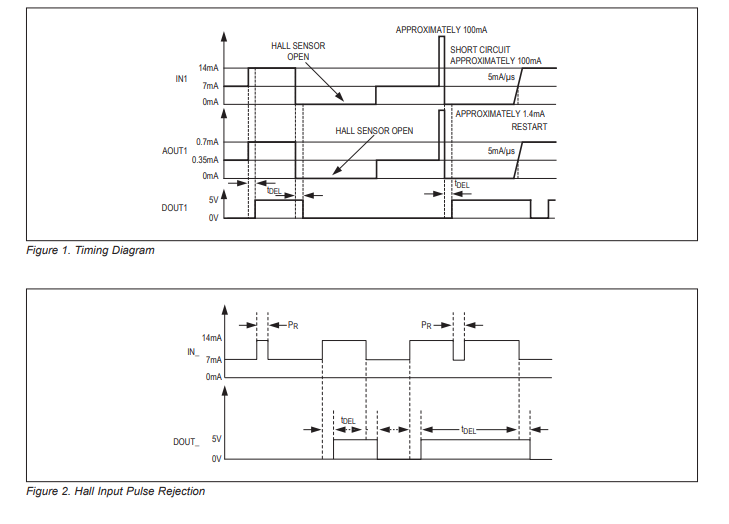

時序圖

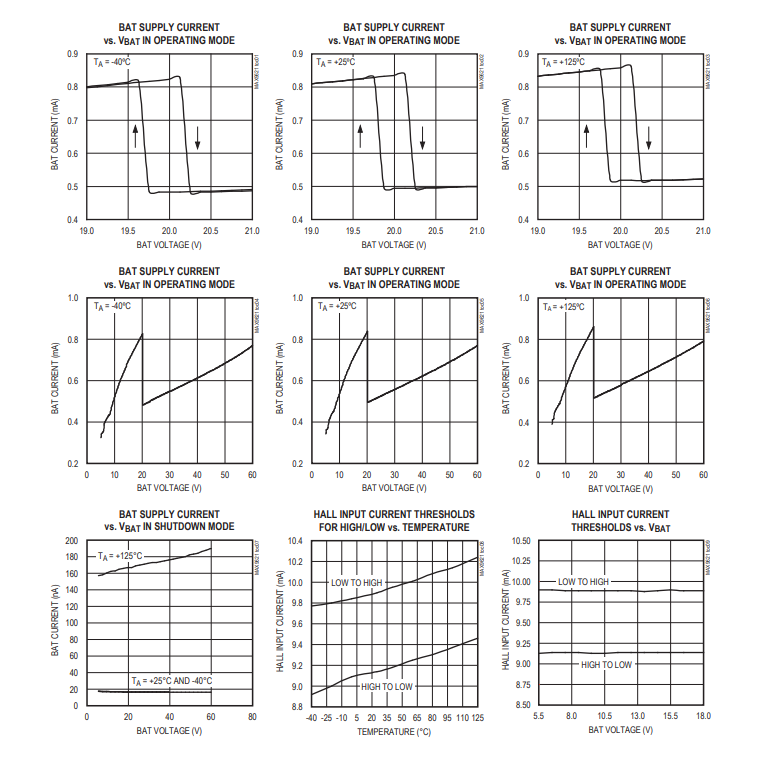

典型操作特性

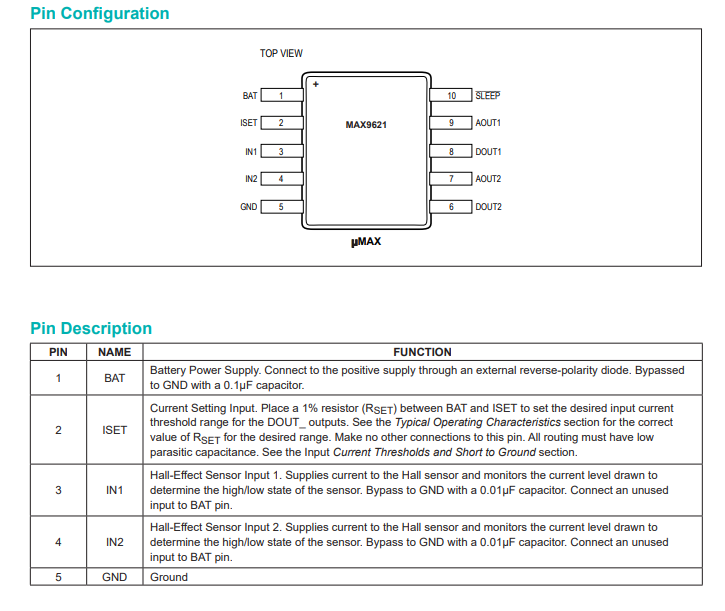

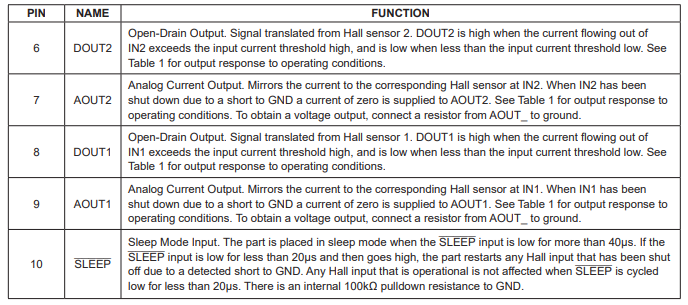

引腳配置描述

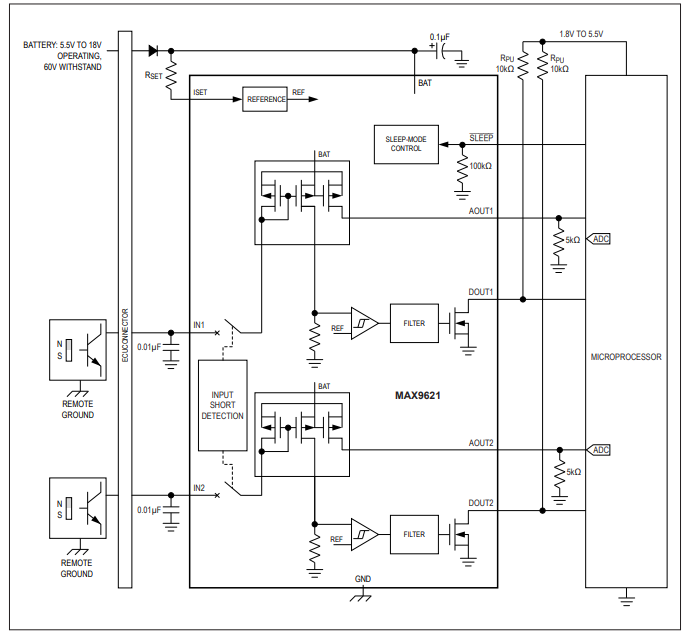

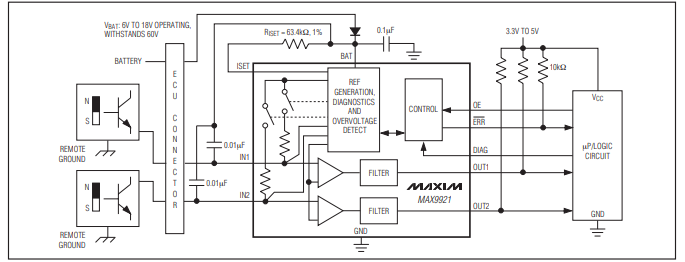

應用電路
