TPS2HCS10-Q1 器件是一款雙通道智能高側開關，通過串行外設接口 （SPI） 進行控制。該器件集成了強大的保護功能，以確保輸出線和負載免受短路或過載情況的影響。該器件具有過流保護功能，可通過 SPI 在兩個閾值范圍內進行配置。這允許足夠的靈活性來支持需要大浪涌電流的負載，同時提供更好的保護。此外，該器件還集成了一個可編程保險絲曲線（電流與時間的關系），可在持續過載條件下關閉開關，從而減少 MCU 的開銷。這兩項功能共同允許針對任何負載曲線優化線束，并提供全面保護。
*附件：tps2hcs10-q1.pdf

該器件支持配電開關應用中 ECU 負載的 SPI 可配置電容充電模式。該器件還包括一個低靜態電流導通狀態，可提供高達 800 mA 的峰值電流，同時消耗約 10 μA 的電流。

TPS2HCS10-Q1 器件還通過 SPI 提供高精度數字電流感應，從而改進負載診斷。通過向系統 MCU 報告負載電流和通道輸出電壓以及輸出 FET 溫度，該器件可以診斷開關和負載故障。

TPS2HCS10-Q1 采用 HTSSOP 封裝，可減少 PCB 占用空間。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 125°C
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C5
  • 可承受 35V 負載突降
• 符合功能安全標準的開發
  • 產品發布時將提供有關安全機制的文檔，以幫助 ISO 26262 系統設計達到 ASIL-B
• 雙通道 SPI 控制的智能高側開關，在 25°C FET 時具有典型的 11mΩ 導通電阻
• 集成線束保護，無需 MCU 參與和 SPI 可編程熔斷曲線
  • 防止持續過載情況
• 通過 SPI 可編程可調過流保護提高系統級可靠性
  • 過流保護閾值：10 至 70 A
• SPI 可配置電容充電模式，可驅動各種電容輸入 ECU 負載電流需求。
• 低靜態電流、低功耗導通狀態，為常亮負載供電，并通過向 MCU 發出喚醒信號自動增加負載喚醒電流
• 強大的集成輸出保護：
  • 集成熱保護
  • 防止對地短路
  • 防止電池反接事件，包括使用反向電源電壓自動接通 FET
  • 電池和接地丟失時自動關閉
  • 集成輸出鉗位，用于對感性負載進行消磁
• 通過 SPI 的數字感應輸出可以配置為測量：
  • 通過集成 ADC 精確加載電流
  • 輸出或電源電壓、FET 溫度
• 通過 SPI 接口提供完整的故障診斷，并通過 FLT 引腳提供指示
  • 檢測開路負載和電池短路

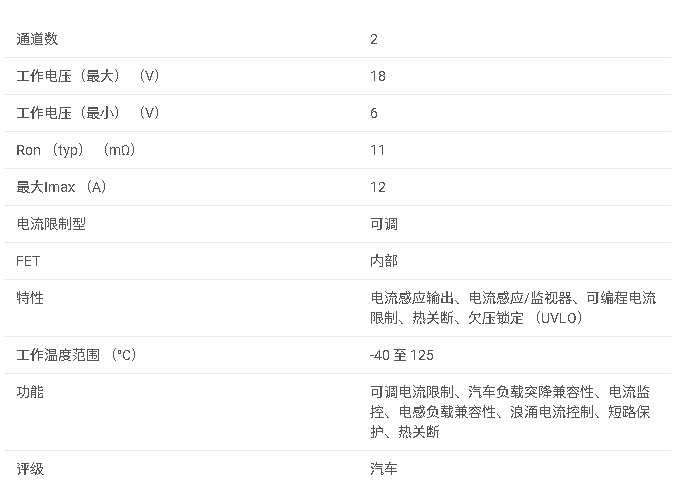

參數

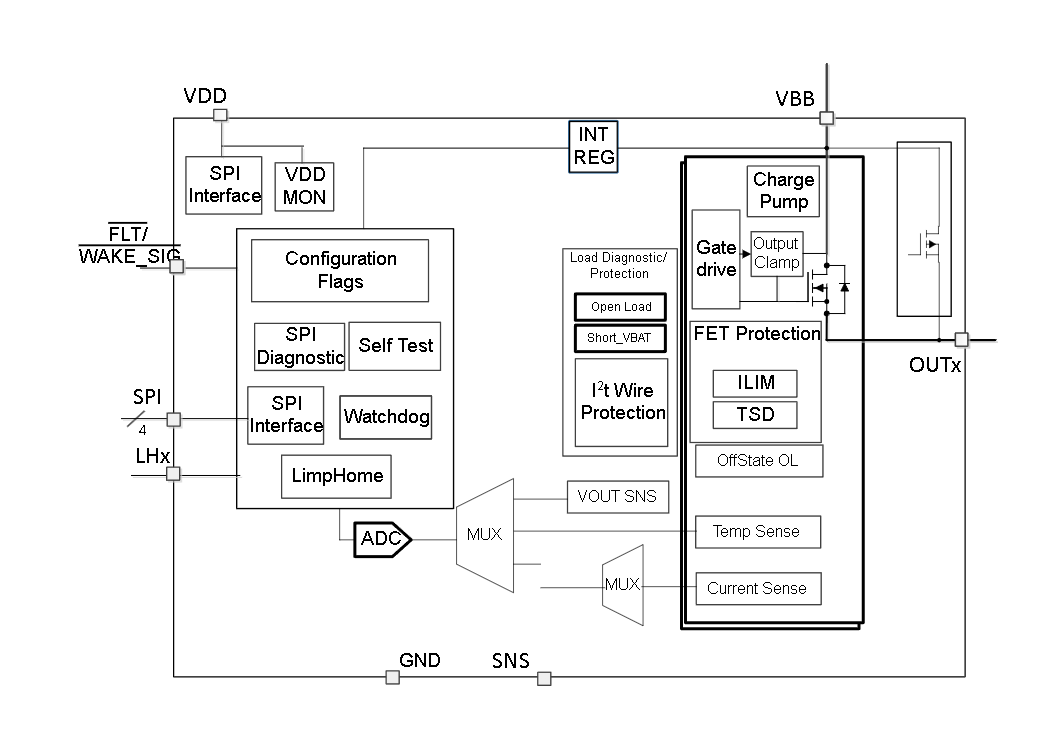

方框圖

1. 產品概述

TPS2HCS10-Q1是一款專為汽車電子設計的雙通道高側開關，支持SPI控制，具備低靜態電流開啟模式及集成I2t過流保護。該產品符合AEC-Q100標準，適用于汽車區域ECU、電源分配模塊及車身控制模塊等應用。

2. 主要特性

• ?AEC-Q100認證?：滿足汽車電子應用標準。
• ?雙通道高側開關?：支持獨立控制兩個通道。
• ?SPI控制?：通過SPI接口實現靈活配置和監控。
• ?低靜態電流?：開啟模式下低靜態電流，有助于降低系統功耗。
• ?集成I2t過流保護?：提供可編程的熔絲特性保護，防止持續過載。
• ?多種保護功能?：包括過溫保護、反向電池保護、對地短路保護等。
• ?數字電流感測?：通過SPI接口讀取負載電流、輸出電壓及FET溫度。
• ?電容性充電模式?：支持ECU負載的電容性充電需求。

3. 應用領域

• ?汽車區域ECU?
• ?電源分配模塊?
• ?車身控制模塊?

4. 電氣規格

• ?工作溫度范圍?：-40°C至125°C
• ?輸入電壓范圍?：6V至18V
• ?最大連續電流?：每通道可達70A（過流保護閾值可調）
• ?靜態電流?：低功耗模式下典型值為10μA

5. 功能特性

• ?SPI可編程性?：支持過流保護閾值、電容性充電模式等參數的SPI配置。
• ?低靜態電流模式?：在負載電流需求較低時自動進入低功耗模式。
• ?自動喚醒功能?：當負載電流增加至設定閾值時自動喚醒。
• ?故障診斷?：通過SPI接口報告多種故障狀態，包括過流、過溫、對地短路等。
• ?反向電池保護?：在反向電池條件下自動啟用FET，防止反向電流。

6. 封裝與尺寸

• ?封裝類型?：HTSSOP（16引腳），尺寸為5.0mm × 6.40mm

7. 應用設計考慮

• ?電源設計?：需為設備提供穩定的電池輸入電壓（VBB）和低電壓供電輸入（VDD）。
• ?SPI接口設計?：確保SPI通信的穩定性和可靠性，避免通信錯誤。
• ?布局與布線?：遵循推薦的布局指南，減少寄生電感和電容的影響。
• ?故障處理?：根據應用需求配置故障掩碼和報警閾值，確保系統的可靠性和安全性。
