TPS2HC120-Q1 是一款汽車雙通道智能高側開關，集成了 NMOS 功率 FET 和電荷泵，旨在滿足 12V 汽車電池系統的要求。當驅動寬范圍輸出負載電流時，低 RON （120mΩ） 將器件的功耗降至最低，當兩個通道都使能時高達 2A，當只有一個通道使能時高達 2.5A。
*附件：tps2hc120-q1.pdf

該器件集成了熱關斷、輸出箝位和電流限制等保護功能。這些 特性 提高了短路等故障事件期間的系統穩健性。TPS2HC120-Q1 實現了一個可選的電流限制電路，通過在驅動大型電容負載時減少浪涌電流和最小化過載電流來提高系統的可靠性。該器件提供 10 種可選電流限制設置 （0.25A 至 5A），具體取決于 ILIM 引腳上使用的外部電阻器。該器件還提供精確的負載電流檢測，從而改進負載診斷，例如過載和開路負載檢測，從而實現更好的預測性維護。

TPS2HC120-Q1 采用 28 引腳、4.9mm × 7.1mm HVSSOP 引腳封裝，引腳間距為 0.5mm，可最大限度地減少 PCB 占用空間。

特性

• 雙通道 120mΩ 智能高側開關，具有全面診斷功能
  • 漏極開路狀態輸出
  • 電流感應模擬輸出
• 寬工作電壓 3V 至 28V
• 具有自動進入和退出功能的低功耗模式 （LPM）
  • IQ，LPM <20μA/ch，通道開啟和 LPM 模式
• 超低待機電流，25°C 時為 <1μA
• 可選電流限制，0.25A 至 5A
• 保護
  • 過載和短路保護
  • 熱關斷和擺幅保護
  • 感性負載負電壓鉗
  • GND 丟失、電池丟失和電池反向保護
• 診斷
  • 用于快速中斷的全局故障報告
  • 過流和對地短路檢測
  • 負載開路和電池短路檢測
• 適用于汽車應用
  • 符合 AEC-Q100 標準，結果如下：
    • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • ISO7637-2 和 ISO16750-2 的電氣瞬態干擾抗擾度認證
• 28 引腳熱增強型 HVSSOP 封裝

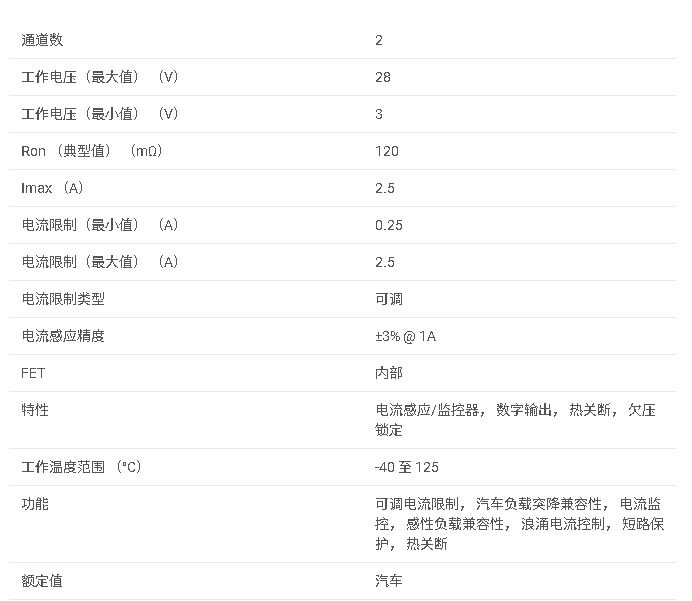

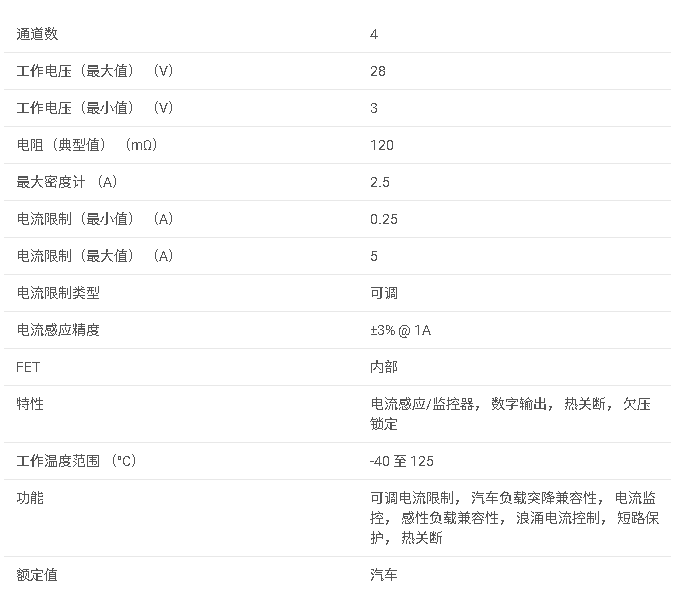

參數

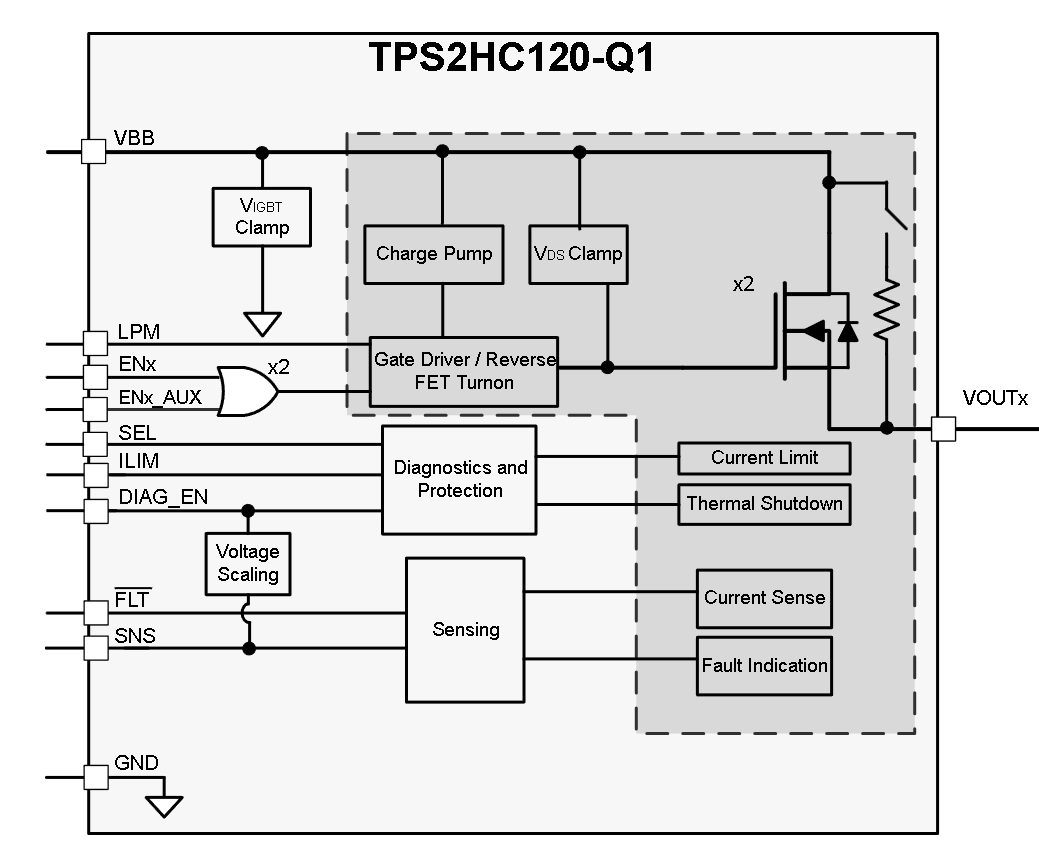

方框圖

一、產品概述

TPS2HC120-Q1是一款專為12V汽車電池系統設計的汽車級雙通道智能高壓側開關，集成了NMOS功率FET和電荷泵。該設備具有全診斷功能，能夠在寬電壓范圍（3V至28V）內工作，并提供低功耗模式（LPM）和超低的待機電流。TPS2HC120-Q1適用于ADAS模塊、汽車顯示模塊和車身控制模塊等應用。

二、主要特性

• ?雙通道智能高壓側開關?：集成兩個120mΩ的NMOS功率FET。
• ?寬工作電壓范圍?：3V至28V。
• ? 低功耗模式（LPM） ?：自動進入和退出，LPM模式下每通道IQ,LPM < 20μA。
• ?超低待機電流?：< 1μA（25°C）。
• ?可選電流限制?：0.25A至5A，共10種設置。
• ?全面保護功能?：過載和短路保護、熱關斷和擺動保護、感性負載負電壓鉗位、失地和失電池保護。
• ?全診斷功能?：全局故障報告、過電流和短地檢測、開路和短電池檢測。
• ?AEC-Q100認證?：適用于汽車應用，滿足-40°C至125°C的工作溫度范圍。

三、引腳配置與功能

TPS2HC120-Q1采用28引腳HVSSOP封裝，主要引腳包括：

• ?EN1/EN2?：通道1/2使能輸入。
• ?FLT?：全局故障輸出（開漏）。
• ?SNS?：電流感應輸出。
• ?ILIM?：可調電流限制輸入。
• ?DIAG_EN?：診斷使能輸入。
• ?LPM?：低功耗模式狀態輸出（開漏）。
• ?VOUT1/VOUT2?：通道1/2電源輸出。
• ?VBB?：電源輸入。
• ?GND?：地。

四、電氣特性

• ?輸入電壓范圍?：6V至18V（典型應用為13.5V）。
• ?連續負載電流?：單通道啟用時2A，雙通道啟用時共2.5A。
• ?靜態電流?：所有通道啟用時IQ為2.8mA至4.6mA，待機模式下ISB為3.8μA至4.6μA。
• ?低功耗模式靜態電流?：每通道IQLPM為9.5μA至12μA。
• ?電流感應比?：KSNS = 1050（IOUT = 1A時）。
• ?熱關斷溫度?：絕對熱關斷溫度162°C，相對熱關斷溫度80°C。

五、功能描述

• ? 低功耗模式（LPM） ?：當負載電流低于設定閾值時，設備自動進入LPM，降低靜態電流消耗。
• ?高精度電流感應?：允許實時監測負載電流，提高診斷準確性。
• ?可調電流限制?：通過外部電阻設置電流限制值，保護電源和負載免受過電流損害。
• ?全面診斷功能?：提供過電流、短地、開路和短電池檢測，以及全局故障報告。
• ?保護特性?：包括熱關斷、輸出鉗位、電流限制等，提高系統可靠性。

六、應用信息

TPS2HC120-Q1適用于需要高精度電流感應和全面保護功能的汽車電子設備，如繼電器、電磁閥、LED燈等。數據手冊提供了典型應用電路、布局指南、電源推薦和EMC瞬態干擾測試要求，以幫助設計師實現高性能、高可靠性的電源管理解決方案。

七、封裝與訂購信息

• ?封裝類型?：28引腳HVSSOP封裝，尺寸為4.9mm × 7.1mm。
• ?訂購信息?：提供TPS2HC120A（熱故障后鎖定關閉）和TPS2HC120B（熱故障后自動重試）兩種型號。
