一、光伏電站電纜母排溫度監測痛點分析
1. 接觸電阻引發的過熱隱患
光伏電站中，電纜母排、斷路器觸頭等電氣連接點長期運行易因氧化、松動或灰塵積累導致接觸電阻增大，局部溫度異常升高。若未及時發現，可能引發絕緣老化甚至火災事故。典型案例包括直流匯流柜母排搭接點溫升異常、逆變器輸出端電纜接頭過熱等。

2. 復雜環境干擾傳統測溫
光伏電站多部署于戶外或高溫、高濕、多塵環境，傳統有線測溫存在以下問題：
- 布線困難：高壓母排處于帶電狀態，有線傳感器安裝需停電作業，影響發電效率；
- 維護成本高：線纜易受紫外線、溫濕度變化影響老化，需頻繁更換。

3. 數據實時性與覆蓋盲區
分布式光伏電站設備分散，人工巡檢效率低，難以實現全天候監測。部分隱蔽節點（如封閉母線槽接頭）因空間限制無法部署常規測溫裝置。

二、無線測溫系統技術方案

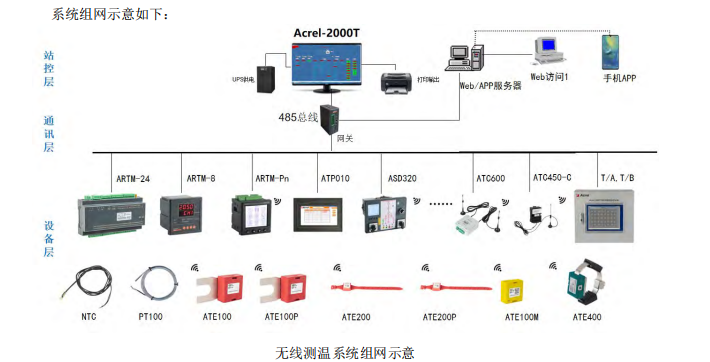

（一）系統架構設計
基于安科瑞無線測溫技術的光伏電站解決方案包含三層結構：

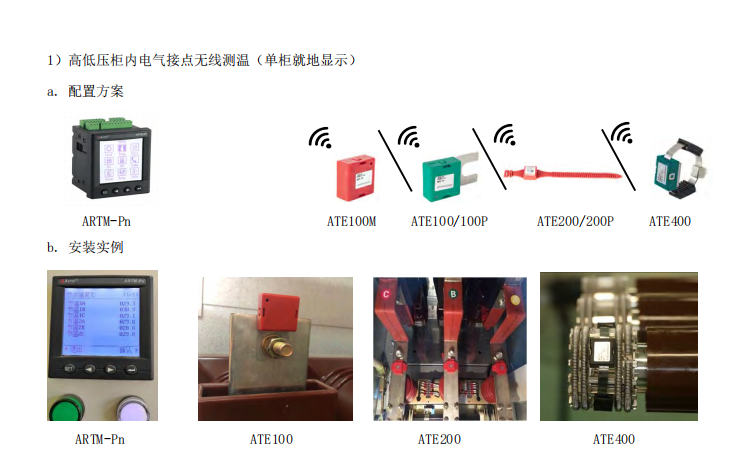

1. 感知層：采用 ATE400無源無線溫度傳感器
- 直接固定于母排、電纜接頭等發熱點，通過 感應取電技術（啟動電流≥5A）實現免電池供電，適應光伏電站高壓環境；
- 測溫范圍-50℃~+125℃，精度±1℃，采樣間隔15秒，滿足快速響應需求。

2. 傳輸層：部署 ARTM-Pn無線測溫采集裝置
- 支持470MHz無線頻段，單接收器覆蓋240個測點，空曠傳輸距離達150米；
- 集成RS485/以太網接口，兼容Modbus協議，支持與光伏監控系統數據融合。

3. 管理層： Acrel-2000T智能監控平臺
- 以配電一次圖形式實時顯示溫度數據，支持高溫預警（絕對值、溫升速率、相間溫差等多維度閾值）；
- 歷史數據存儲與分析功能，生成運行報表及溫度趨勢曲線，輔助故障溯源。

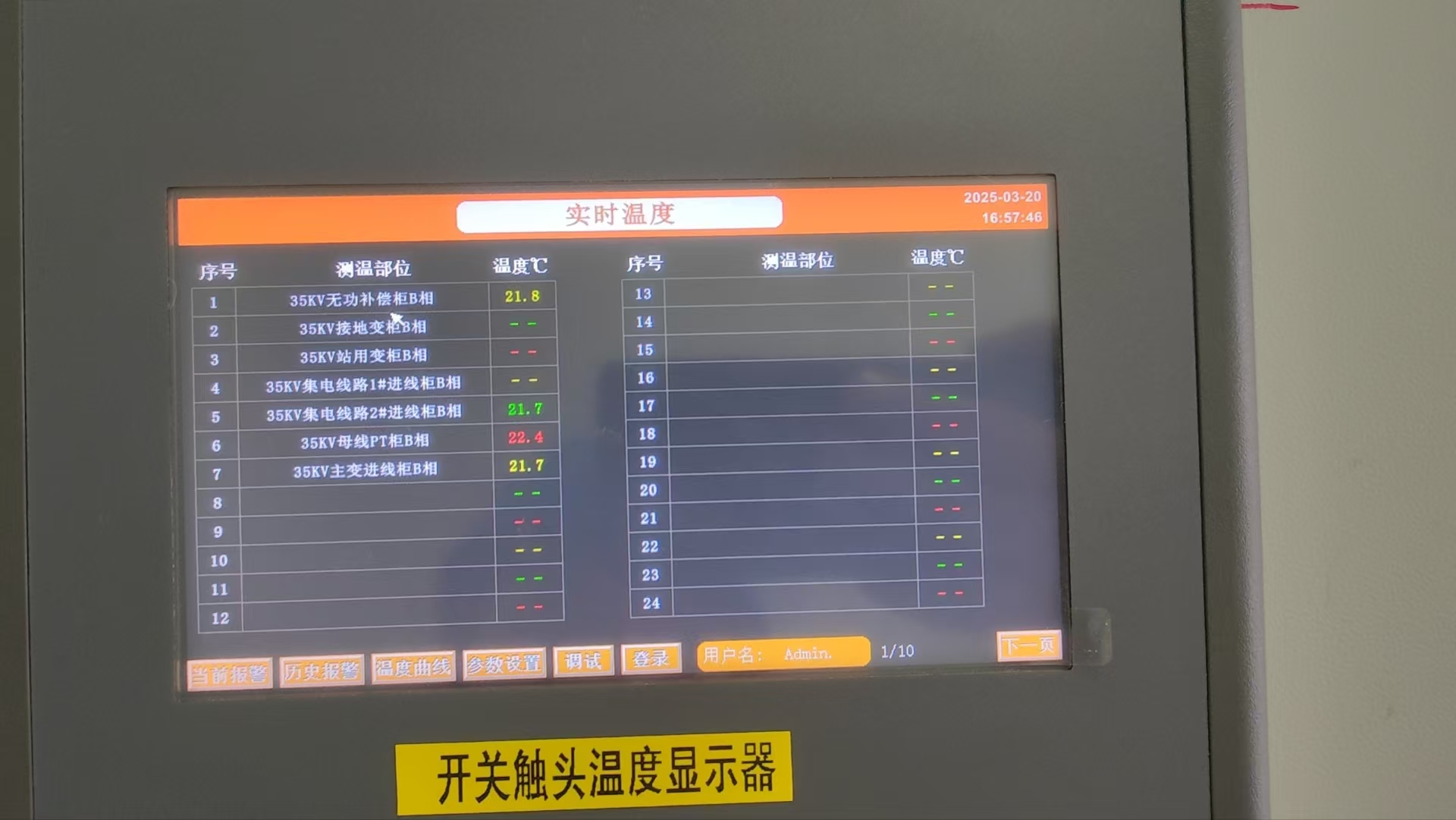

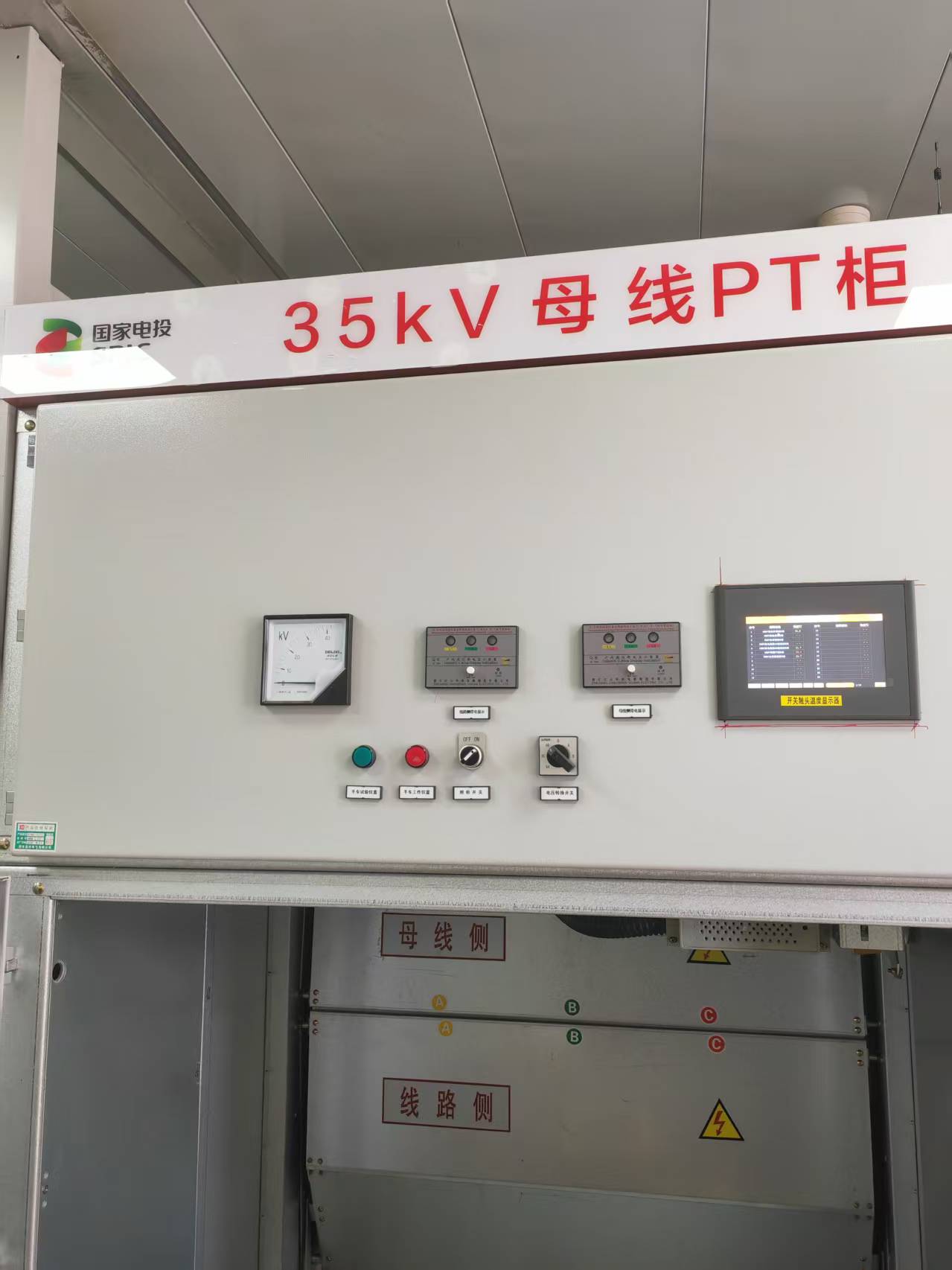

三，安裝實例
