TPS25983 系列 eFuse 是一款采用小型封裝的高度集成的電路保護和電源管理器件。這些器件可在較寬的輸入電壓范圍內工作。單個部件可滿足需要最小 I*R 壓降的低壓系統以及需要低功耗的更高電壓、高電流系統的需求。TPS25983 系列是針對過載、短路、電壓浪涌、反向電流和過大浪涌電流的強大防御。

過壓事件由內部截止電路限制，具有用戶可調的過壓閾值。
*附件：tps25983.pdf

存在多個器件選項，可在過流響應、斷路器或有源限流器之間進行選擇。過流限制閾值可通過單個外部電阻器來設置。這些設備通過區分瞬態事件和實際故障來智能地管理過流響應，從而使系統在線路和負載瞬變期間不間斷地運行，而不會影響故障保護的穩健性。該器件可配置為在故障關斷后保持鎖存狀態或自動重試。自動重試次數和重試延遲可通過電容器進行配置。此功能使遠程系統能夠自動從臨時故障中恢復，同時確保電源不會因持續故障而無限期地承受壓力。

這些器件提供了驅動串聯外部 N-FET 的選項，以便在禁用或 OFF 狀態下實現反向電流阻斷。

此外，這些器件還集成了精確的模擬負載電流監視器，以提供增強的系統監控和診斷功能。

TPS25983 器件采用小型 4mm × 4mm QFN 封裝。這些器件的額定工作溫度范圍為 –40°C 至 125°C。

特性

• 寬輸入電壓范圍：2.7V 至 26V
  • 30V 絕對最大值
• 低導通電阻：RON = 2.7mΩ（典型值）
• 可調電流限制閾值
  • 范圍：2A 至 20A
  • 精度：±8%（ILIM > 5A 的典型值）
• 斷路器和限流器選項
• 可調過流消隱定時器
  • 處理負載瞬變而不跳閘
• 精確的電流監視器輸出
  • ±1.5%（25°C 時 IOUT > 3A 的典型值）
  • ±3%（IOUT > 3A 的最大值）
• 用戶可配置的故障響應
  • 閉鎖或自動重試
  • 重試次數（有限或無限期）
  • 重試之間的延遲
• 強大的短路保護
  • 快速跳閘響應時間 < 400ns（典型值）
  • 不受線路瞬變的影響 – 無誤跳閘
• 可調輸出轉換速率 （dVdt） 控制
• 可選擇驅動外部 FET，以便在禁用/關閉狀態下進行反向電流阻斷
• 可調欠壓鎖定
• 可調過壓鎖定
• 集成過熱保護
• 電源良好指示
• 小尺寸：4mm × 4mm QFN 封裝

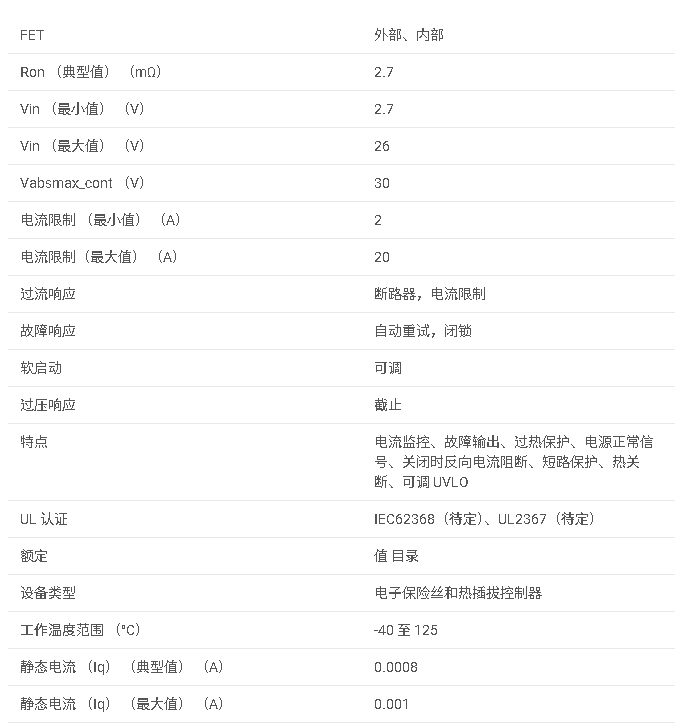

參數

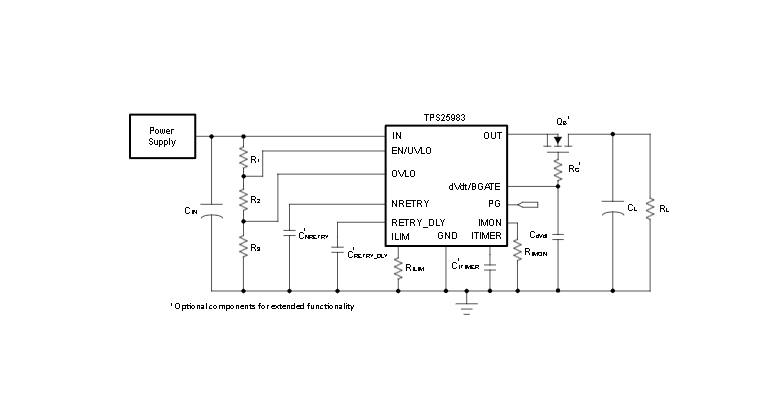

方框圖

1. 產品概述

TPS25983是一款高度集成的電路保護及電源管理設備，專為熱插拔、熱替換及電源多路復用等應用設計。它提供寬輸入電壓范圍、低導通電阻、可調電流限制及快速短路保護等功能。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V至26V，絕對最大值為30V。
• ?低導通電阻?：典型值為2.7mΩ。
• ?可調電流限制?：范圍2A至20A，精度±8%（典型值，I_LIM > 5A）。
• ?快速短路保護?：響應時間小于400ns。
• ?過流保護選項?：電路斷路器或電流限制器。
• ?準確電流監測?：±1.5%（典型值，25°C，I_OUT > 3A）。
• ?可調故障響應?：可配置為鎖定關閉或自動重試，具有可配置的重試次數和重試間隔。
• ?小型封裝?：4mm × 4mm QFN封裝。

3. 應用領域

• ?熱插拔/熱替換?
• ?電源多路復用?
• ?服務器待機電源、PCIe擴展卡、風扇模塊保護?
• ?路由器和交換機光模塊保護?
• ?工業PC?
• ?無繩電動工具充電器?

4. 電氣規格

• ?最大連續開關電流?：18A。
• ?最大結溫?：150°C。
• ?輸入電壓范圍?：2.7V至26V。
• ?輸出電壓范圍?：V_IN + 0.3V（最大）。
• ?靜態電流?：800μA至1000μA（典型值）。

5. 保護功能

• ?過壓保護?：通過OVLO引腳可調。
• ?欠壓鎖定?：通過EN/UVLO引腳可調。
• ?過溫保護?：內置熱傳感器，超過閾值自動關閉。
• ?反向電流阻斷?：可選外部N-FET驅動功能。

6. 可調參數

• ?電流限制閾值?：通過ILIM引腳外部電阻設置。
• ?過流空白時間?：通過ITIMER引腳電容設置。
• ?重試延遲和次數?：通過RETRY_DLY和NRETRY引腳電容設置。
• ?輸出電壓上升斜率?：通過dVdt/BGATE引腳電容調整。

7. 封裝與尺寸

• ?封裝類型?：24引腳QFN封裝（RGE）。
• ?尺寸?：4mm × 4mm。

8. 應用設計考慮

• ?電流監測?：IMON引腳提供與負載電流成正比的電流輸出，可用于系統監控。
• ?熱設計?：需考慮設備在最大功耗下的熱耗散，確保結溫不超過最大限制。
• ?布局與布線?：遵循推薦的布局和布線指南，減少噪聲和干擾。
• ?故障處理?：根據應用需求配置故障響應模式，確保系統可靠性。
