TPS1HTC30-Q1 是一款單通道智能高側開關，集成了 NMOS 功率 FET 和電荷泵，旨在滿足 24V 汽車電池系統的要求。低 R ON （30mΩ）可最大限度地降低器件功率耗散，從而驅動高達 6A DC 的寬范圍輸出負載電流，而 60V DC 工作范圍提高了系統穩健性。
*附件：tps1htc30-q1.pdf

該器件集成了熱關斷、輸出箝位和電流限制等保護功能。這些特性提高了短路等故障事件期間的系統穩健性。TPS1HTC30-Q1 實現了一個可調節的限流電路，通過在驅動大型電容負載時減少浪涌電流并最大限度地減少過載電流來提高系統的可靠性。該器件還提供精確的負載電流檢測，從而改進負載診斷，例如過載和開路負載檢測，從而實現更好的預測性維護。

TPS1HTC30-Q1 采用小型 14 引腳、4.40mm × 5.0mm HTSSOP 引腳封裝，引腳間距為 0.65mm，可最大限度地減少 PCB 占用空間。

特性

用于 24V 汽車系統的單通道智能高側電源開關，具有全面的診斷功能
寬工作電壓范圍：6 V 至 60 V
- OVP 保護：66 V
低 R 導通：30mΩ（典型值），55mΩ（最大值）
低待機電流：< 0.5 μA
低靜態電流（Iq）：< 2 mA
通過可調電流限制提高系統級可靠性
- 電流限制：2 A –16 A
精確電流感應：1 A 時為 ±4%
保護
- 過載和短路保護
- 集成感應式放電夾
- 欠壓鎖定（UVLO）保護
- GND 丟失、電源保護丟失
- 使用外部組件提供反向電池保護
診斷
- 導通和關斷狀態輸出開路負載和電池短路檢測
- 過載和對地短路檢測
- 絕對和相對熱關斷檢測
功能安全
- 提供有助于功能安全系統設計的文檔
工作結溫：–40 至 125°C
輸入控制：兼容 1.8V、3.3V 和 5V 邏輯
用于 ADC 保護的集成故障感應電壓調節
資格
- 符合 AEC-Q100 標準，適用于汽車應用
  - 溫度等級 1：–40°C 至 +125°C，T A
14 引腳耐熱增強型 TSSOP 封裝

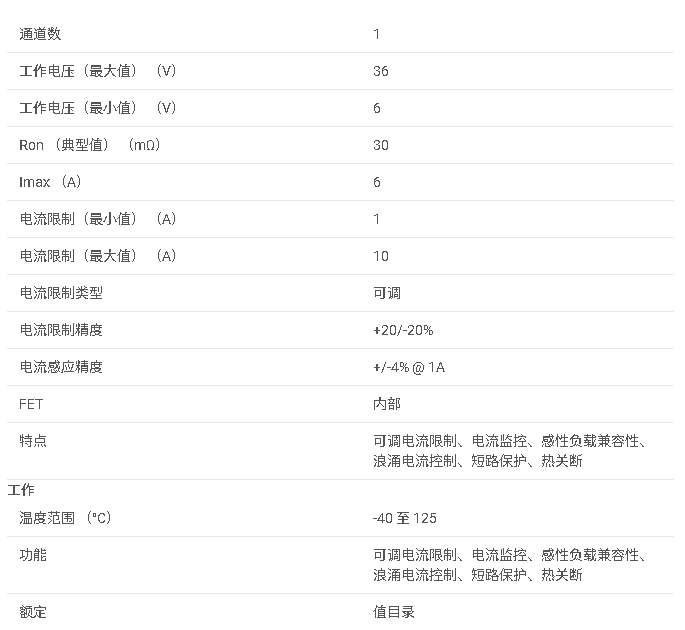

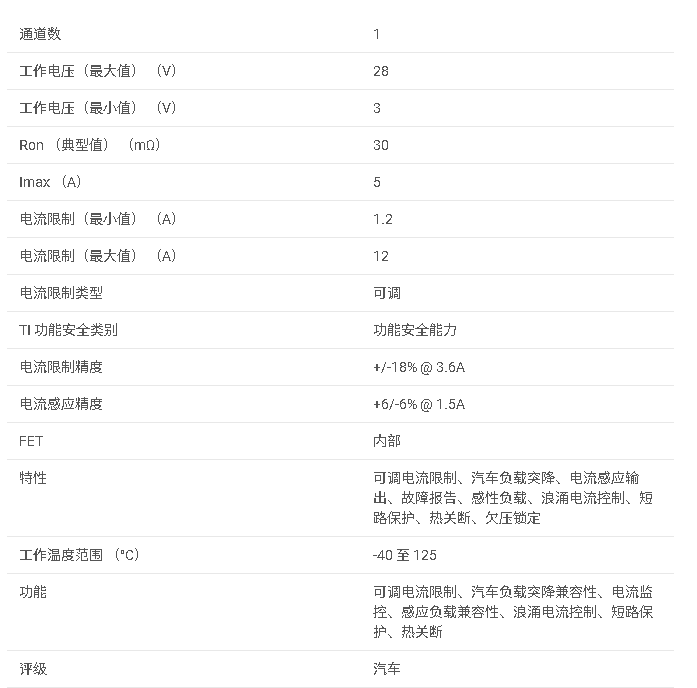

參數

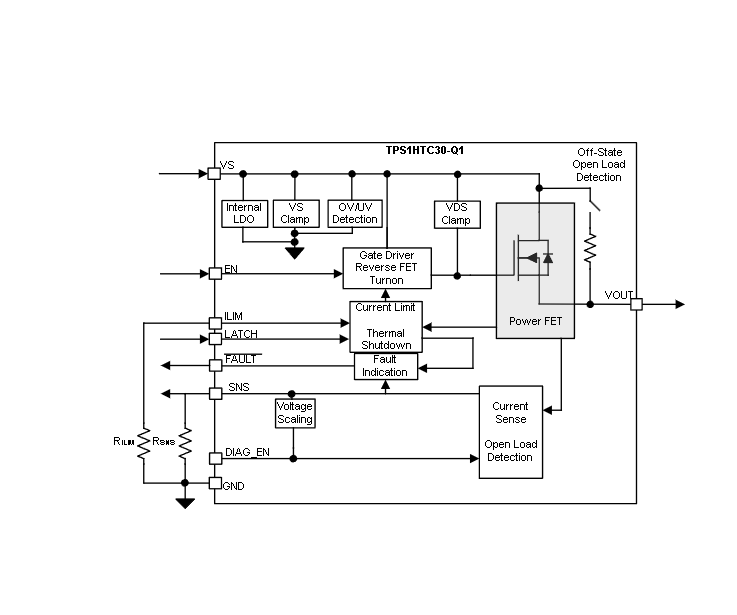

方框圖

1. 產品概述

TPS1HTC30-Q1是一款單通道智能高邊開關，專為24V汽車系統設計。它集成了NMOS功率FET和電荷泵，提供全面的診斷和保護功能，以提高系統可靠性和安全性。

2. 關鍵特性

?單通道設計?：適用于24V汽車電池系統。
?低導通電阻?：30mΩ（典型值），55mΩ（最大值），降低功率損耗。
?寬工作電壓范圍?：6V至60V，適應不同工作條件。
?可調電流限制?：電流限制范圍從2A到16A，保護系統免受短路和過載損害。
?高精度電流感應?：±4%的電流感應精度，支持負載預測性維護。
?全面保護功能?：包括過壓保護（OVP）、欠壓鎖定（UVLO）、過溫保護、短路保護等。
?診斷功能?：支持開/關狀態輸出、開路和短到電池檢測、過載和短到地檢測。
?功能安全?：提供文檔支持，幫助設計功能安全系統。

3. 功能描述

?電流限制?：通過外部電阻調節電流限制閾值，減少啟動時的浪涌電流，防止過載。
?高精度電流感應?：輸出與負載電流成比例的電壓信號，支持實時監控和精確診斷。
?過壓保護?：當供電電壓超過設定閾值時，自動關閉輸出，保護系統免受損害。
?欠壓鎖定?：當供電電壓低于設定閾值時，自動關閉輸出，防止系統不穩定。
?過溫保護?：內置溫度傳感器，當溫度超過設定閾值時，自動關閉輸出，防止熱損壞。
?故障診斷?：通過FAULT引腳輸出故障狀態，支持多種故障檢測，包括開路、短到電池、短到地等。

4. 應用領域

?汽車系統?：適用于各種汽車電子設備，如繼電器、電磁閥、加熱器、子模塊等。

5. 電氣特性

?連續負載電流?：最大6A。
?導通電阻?：30mΩ（典型值，TJ = 25°C），50mΩ（最大值，TJ = 125°C），60mΩ（最大值，TJ = 150°C）。
?靜態電流?：IQ = 1.5mA（典型值，VDIAG_EN = LO），1.1mA至1.9mA（VDIAG_EN = HI）。
?待機電流?：< 0.5μA。
?過壓保護閾值?：62V至68V（上升），60V至66V（下降）。
?欠壓鎖定閾值?：5.0V至5.75V（上升），4.1V至4.85V（下降）。

6. 熱特性

?熱阻?：RθJA = 31.5°C/W（HTSSOP封裝）。

7. 封裝與尺寸

?封裝類型?：HTSSOP，14引腳，4.40mm × 5.0mm，0.65mm引腳間距。

8. 應用與實現

?典型應用電路?：文檔提供了詳細的典型應用電路圖，包括所有必要的外部組件。
?設計考慮?：包括電源推薦、布局指南、熱管理等，確保系統性能和可靠性。
?故障診斷與處理?：詳細介紹了各種故障的檢測機制和處理方法，幫助用戶快速定位和解決問題。

9. 文檔與支持

?數據手冊?：提供了詳細的電氣特性、功能描述、應用信息和封裝信息等。
?支持資源?：包括TI E2E?支持論壇，提供快速驗證答案和設計幫助。
