TPS1HTC100-Q1 汽車級 60V、4A、83mΩ 單通道智能高邊開關數據手冊

科技綠洲 ? 2025-05-06 17:56 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

TPS1HTC100-Q1 是一款單通道智能高側開關,集成了 NMOS 功率 FET 和電荷泵,旨在滿足 24V 汽車電池系統的要求。低 RON (83mΩ) 最大限度地減少了器件的功率耗散,從而驅動高達 4A DC 的寬范圍輸出負載電流,而 60V DC 工作范圍提高了系統穩健性。
*附件:tps1htc100-q1.pdf

該器件集成了熱關斷、輸出箝位和電流限制等保護功能。這些 特性 提高了短路等故障事件期間的系統穩健性。TPS1HTC100-Q1 實現了一個可調節的限流電路,通過在驅動大型電容負載時減少浪涌電流和最小化過載電流來提高系統的可靠性。該器件還提供精確的負載電流檢測,從而改進負載診斷,例如過載和開路負載檢測,從而實現更好的預測性維護。

TPS1HTC100-Q1 采用小型 14 引腳、5mm × 6.4mm HTSSOP 引腳封裝,引腳間距為 0.65mm,可最大限度地減少 PCB 占用空間。

特性

  • 用于 24V 汽車系統的單通道智能高壓側電源開關,具有全面的診斷功能
  • 寬工作電壓范圍:6V 至 60V
  • 低 RON:83mΩ(典型值),180mΩ(最大值)
  • 低待機電流:< 0.5μA
  • 低靜態電流 (Iq):< 2mA
  • 通過可調電流限制提高系統級可靠性
    • 電流限制:1A 至 5A 或 7.3A
  • 精確電流感應:1A 時為 ±5%
  • 保護
    • 過載和短路保護
    • 集成感應式放電夾
    • 欠壓鎖定 (UVLO) 保護
    • GND 丟失、電源保護丟失
    • 使用外部組件提供反向電池保護
  • 診斷
    • 導通和關斷狀態輸出開路負載和電池短路檢測
    • 過載和對地短路檢測
    • 絕對和相對熱關斷檢測
  • 功能安全
  • 工作結溫:–40 至 125°C
  • 輸入控制:1.8V、3.3V 和 5V 邏輯兼容
  • 用于 ADC 保護的集成故障感應電壓調節
  • 資格
    • 符合 AEC-Q100 標準,適用于汽車應用
      • 溫度等級 1:–40°C 至 +125°C,TA
  • 14 引腳 5mm × 6.4mm 熱增強型 HTSSOP 封裝

參數

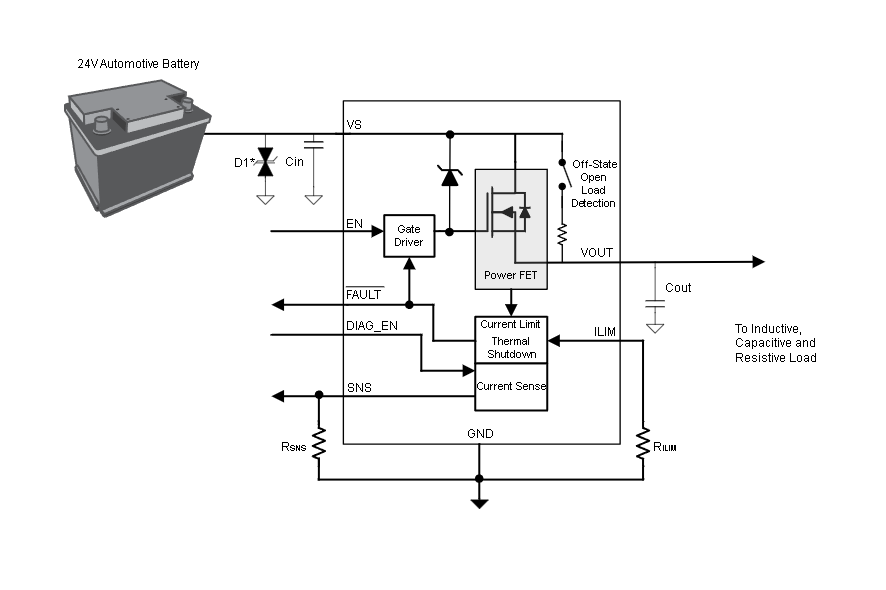

方框圖

一、產品概述

TPS1HTC100-Q1 是一款專為24V汽車系統設計的高性能智能高側開關,集成了NMOS功率FET和電荷泵。它提供了全面的保護功能,包括過載保護、短路保護、欠壓鎖定(UVLO)保護等,并具備高精度的電流感測能力。該器件適用于各種電阻性、電感性和電容性負載。

二、主要特性

  • ?寬工作電壓范圍?:6V至60V,適用于汽車電池系統。
  • ?低導通電阻?:典型值為83mΩ,最大值為180mΩ,有助于減少功耗。
  • ?高精度電流感測?:±5%的精度,支持負載電流實時監測和故障診斷。
  • ?編程電流限制?:支持外部電阻調節,電流限制范圍從1A到7.3A。
  • ?全面的保護功能?:包括過載保護、短路保護、UVLO保護、熱關斷保護等。
  • ?智能診斷功能?:支持開路和短路到電池檢測、過載和短路到地檢測等。
  • ?小尺寸封裝?:14引腳、5mm x 6.4mm的HTSSOP封裝,節省PCB空間。

三、引腳配置與功能

TPS1HTC100-Q1 提供了多個控制引腳和診斷引腳,主要包括:

  • ?EN?:使能引腳,控制開關的激活。
  • ?DIAG_EN?:診斷使能引腳,啟用或禁用診斷功能。
  • ?FAULT?:故障輸出引腳,指示故障狀態。
  • ?LATCH?:熱關斷行為控制引腳,配置為自動重試或鎖定關閉。
  • ?SNS?:電流感測輸出引腳,提供與負載電流成比例的電壓。
  • ?ILIM?:電流限制設置引腳,通過外部電阻調節電流限制閾值。

四、電氣特性

  • ?靜態電流?:小于2mA(典型值),在待機模式下小于0.5μA。
  • ?UVLO閾值?:欠壓鎖定上升閾值為5.4V至5.75V,下降閾值為4.5V至4.85V。
  • ?熱關斷溫度?:絕對熱關斷溫度為165°C,相對熱關斷溫度為60°C。
  • ?電流感測比?:在1A負載電流下,電流感測比為800A/A。

五、功能描述

  • ?高精度電流感測?:通過內部電流鏡實現,無需外部校準,支持實時負載電流監測。
  • ?可編程電流限制?:支持外部電阻調節,允許根據應用需求設置合適的電流限制閾值。
  • ?全面的保護機制?:包括短路保護、過載保護、UVLO保護、熱關斷保護等,確保系統在各種故障條件下的可靠性。
  • ?智能診斷功能?:支持多種故障診斷,包括開路、短路到電池、過載和短路到地等,幫助用戶快速定位和解決問題。

六、應用與實現

  • ?典型應用?:適用于各種電阻性、電感性和電容性負載,如LED燈、繼電器、電機等。
  • ?設計建議?:包括電源推薦、布局指南等,確保器件在系統中的可靠運行。
  • ?故障診斷與處理?:提供了詳細的故障診斷流程和處理方法,幫助用戶快速解決系統問題。

七、文檔與支持

  • ?相關文檔?:提供了應用筆記、參考設計等相關文檔鏈接,幫助用戶更好地理解和使用器件。
  • ?技術支持?:TI公司提供全面的技術支持和解決方案,用戶可通過TI E2E支持論壇獲取幫助。
