TPS281C100 是一款單通道智能高邊開關，旨在滿足工業控制系統的要求。低 RON 可最大限度地降低器件功耗，驅動高達 60V DC 的寬范圍輸出負載電流，從而提高系統穩健性。

該器件集成了熱關斷、輸出箝位和電流限制等保護功能。這些 特性 提高了短路等故障事件期間的系統穩健性。TPS281C100 實現了一個可調節的電流限制電路，通過在驅動大型電容負載時減少浪涌電流和最小化過載電流來提高系統的可靠性。為了驅動高浪涌電流負載（如燈或快速充電電容負載），TPS281C100A 實現了具有更高允許電流水平的浪涌電流時間段。該器件還提供精確的負載電流檢測，從而改進負載診斷，例如過載和開路負載檢測，從而實現更好的預測性維護。
*附件：tps281c100.pdf

TPS281C100采用小型 14 引腳、4.4mm × 5mm 引腳間距的 HTSSOP 引腳封裝，以及引腳間距為 0.5mm 的 12 引腳、4mm × 4mm WSON，可最大限度地減少 PCB 占用空間。

特性

• 寬工作電壓范圍：6V 至 60V
• 低 RON：83mΩ（典型值），168mΩ（最大值）
• 通過可調電流限制提高系統級可靠性
  • 1A 至 5A（固定 0.5A）
• 精確的電流感應
  • ±4%，在標準感應模式下，1A 時
  • ±12.5% （4mA） 在高精度傳感模式下
• 集成感應式放電夾 > 64V
• 低靜態電流 （Iq） < 1.5mA
• 工作結溫：–40 至 125°C
• 輸入控制：兼容 1.8V、3.3V 和 5V 邏輯
• 用于 ADC 保護的集成故障感應電壓調節
• 關斷狀態下的開路負載檢測
• 熱關斷和擺幅檢測
• 符合 IEC61000-4-4 的增強型電快速瞬變 （EFT）
  • 器件在 22nF 輸出電容、±2kV EFT 和 DIAG_EN 低電平時保持關斷狀態
• 14 引腳耐熱增強型 TSSOP 封裝
• 12 引腳熱增強型 WSON 封裝

參數

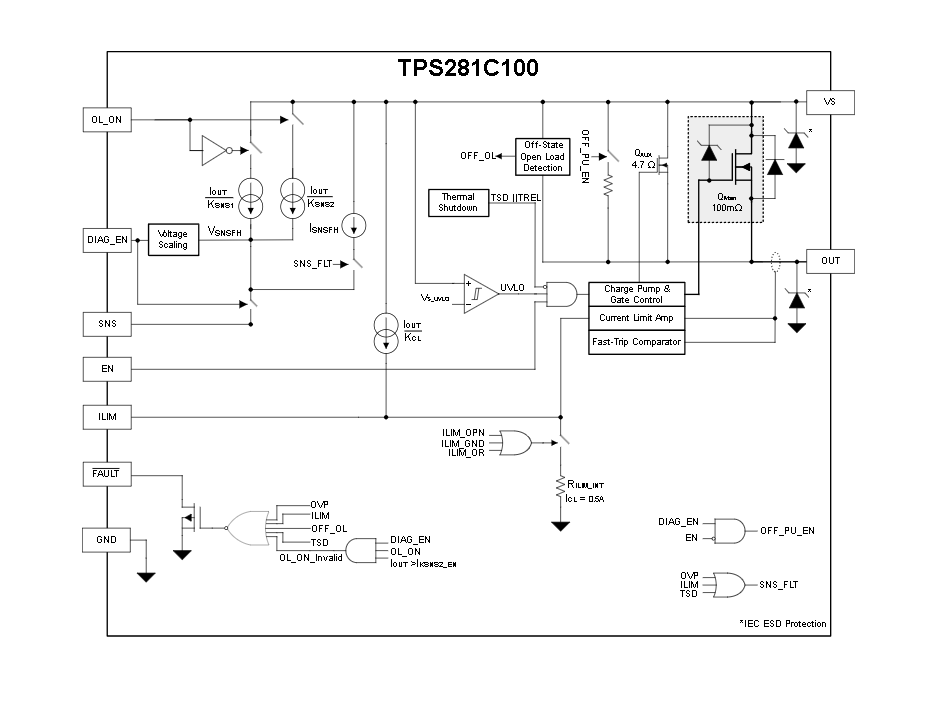

方框圖

1. 產品概述

TPS281C100是一款60V、100mΩ單通道智能高側開關，專為滿足工業控制系統需求而設計。其低R ON電阻最小化了器件功耗，并支持高達60V DC的輸出負載電流范圍，提高了系統魯棒性。該器件集成了保護特性，如熱關斷、輸出鉗位和電流限制，以在短路等故障事件中提升系統可靠性。

2. 關鍵特性

• ?寬工作電壓范圍?：6V至60V
• ?低R ON電阻?：典型值為83mΩ，最大值為168mΩ
• ?可調電流限制?：范圍從1A至5A（固定0.5A）
• ?高精度電流感應?：±4%在1A標準感應模式下，±12.5%在4mA高精度感應模式下
• ?集成電感放電鉗位?：>64V
• ?低靜態電流?：<1.5mA
• ?熱關斷和擺幅檢測?
• ?增強的電氣快瞬變（EFT）保護?

3. 封裝選項

• ?14引腳熱增強型TSSOP封裝?（PWP）
• ?12引腳熱增強型WSON封裝?（DNT）

4. 電氣特性

• ?供電電壓?：VS = 6V至60V
• ?連續負載電流?：高達4A（在TA = 85°C，VEN = HI條件下）
• ?空閑狀態電流?：VS待機空閑狀態電流（VDIAG_EN = HI，VOUT = 0V）為1.2mA至1.7mA
• ?熱特性?：結到環境的熱阻（RθJA）為36.9°C/W（DNT封裝）

5. 可調電流限制

• 通過連接在ILIM引腳和GND之間的外部電阻器來設置電流限制閾值。
• 提供內部電流限制（默認為0.5A），當ILIM引腳開路或短路至GND時啟用。

6. 保護功能

• ?過流保護?：通過電流限制和短路保護實現。
• ?熱關斷?：在結溫超過165°C時自動關斷。
• ?開路負載檢測?：在關閉狀態下檢測開路負載。
• ?反向極性保護?：通過GND網絡和二極管實現反向極性保護。

7. 應用領域

• ?數字輸出模塊?
• ? 安全扭矩關閉（STO） ?
• ?保持制動?
• ?一般電阻性、電感性和電容性負載?

8. 典型應用電路

文檔中提供了典型應用電路，包括輸入和輸出TVS二極管、輸入和輸出電容、電流感應電阻等關鍵組件的推薦值和目的。

9. 布局指南

• ?最大化PCB上的銅覆蓋?以增加熱導率。
• ?添加盡可能多的熱過孔?以優化熱傳導。
• ?考慮EMC?：在布局時考慮電磁兼容性。
