隨著半導體行業向高性能、微型化方向加速演進，芯片封裝技術面臨前所未有的精度與可靠性挑戰。尤其在人工智能、5G通信、物聯網等領域，芯片焊點密度和互聯精度需求持續攀升。以下將通過芯片植球行業背景、核心需求、及技術突破等角度，解析激光微植球技術的應用。

一、芯片植球行業背景

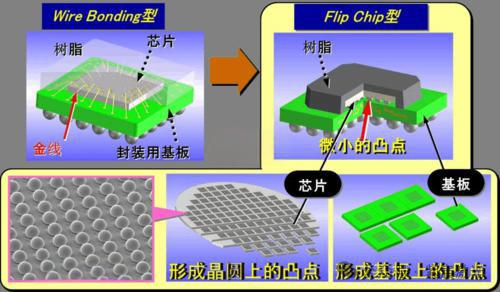

芯片植球行業主要涉及半導體制造中的高密度表面安裝封裝技術，包括晶圓植球機和BGA（球柵陣列）植球工藝。這一行業具有以下背景和發展特點：

01 技術與應用

晶圓植球機用于在晶圓上精確放置芯片，其產品類型包括錫膏+錫球和助焊膏+錫球，廣泛應用于主板南橋芯片和北橋芯片領域。BGA植球工藝是芯片制造的關鍵步驟，直接影響芯片性能、可靠性和壽命，廣泛應用于計算機、通信、消費電子等領域。

02 市場現狀與趨勢

全球晶圓植球機市場在2017-2023年間經歷了產能、產量和市場占有率的波動，但整體呈增長趨勢，尤其是在美國、歐洲和日本等地區。未來幾年，隨著電子產品小型化和高性能化的需求增加，植球機的精度和效率將成為行業關注的重點。

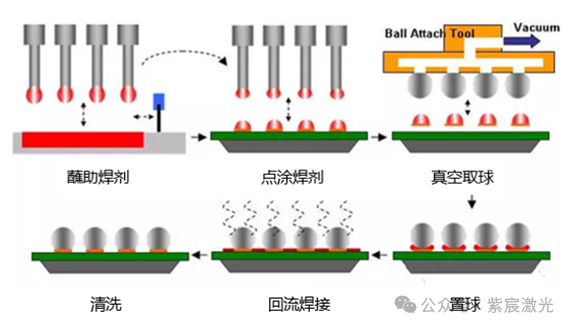

此外，激光植球技術因其低熱、高速和無焊料優勢，逐漸成為大規模、高精度植球的首選。以晶圓級封裝（WLP）為例，其要求焊球直徑從傳統數百微米縮減至百微米以下，同時需滿足多層堆疊、窄節距互聯等復雜工藝需求。然而，傳統電鍍、印刷錫膏等工藝因光刻掩膜依賴、熱影響大、良率不穩定等問題，難以滿足高精度芯片封裝的要求。而激光植球的出現，極大程度的填補了這一市場空缺。

二、芯片微球植球的核心需求

超微尺寸與高一致性：先進封裝要求錫球直徑向0.07mm（70μm）甚至更小突破，且需保證尺寸偏差≤10%、表面圓潤無飛濺。

無熱損傷與環保性：芯片對熱敏感，焊接過程需避免熱變形或裂紋；同時，無助焊劑、無化學殘留的工藝成為行業剛需。

高效率與高良率：以每秒3顆以上的植球速度實現±5μm以內的定位精度，良率需穩定在99.5%以上，以滿足大規模量產需求。

材料兼容性與柔性生產：需支持純銅、錫銀銅、金錫合金等多種材料，并適配8-12英寸晶圓、BGA、CSP等多樣化封裝場景。

三、紫宸激光全自動焊錫機的技術突破

紫宸激光基于自主研發的高精度激光植球技術，推出新一代全自動激光焊錫機，以三大創新方案攻克行業痛點：

01 0.07mm微球精準焊接

通過激光能量密度與掃描路徑的精密控制，紫宸設備可實現最小70μm錫球的穩定焊接，球徑高度差控制在±10%以內。其核心在于：

非接觸式激光噴射：激光瞬間熔化錫球后，通過惰性氣體壓力精準噴射至焊盤，避免直接熱作用損傷芯片。

單錫珠分球系統：特制分球機構有序轉移錫球，確保每顆球獨立受控，杜絕粘連或偏移。

02 全流程自動化與智能

雙工位交互系統：上料、焊接、下料同步進行，配合CCD視覺定位實時補償偏差，效率高達7200點/小時。

自適應工藝參數：激光功率、脈沖時長、噴射壓力等參數可動態調整，兼容60μm-2000μm錫球及多種基板尺寸。

03零污染與高可靠性

無助焊劑工藝：錫球內預置合金成分，焊接過程無需額外化學劑，杜絕松香殘留與短路風險。

實時監測與閉環控制：內置AOI視覺檢測，實時反饋焊點質量，自動剔除不良品，良率穩定在99.5%以上。

四、賦能行業：從實驗室到量產的全場景覆蓋

01 高密度封裝：BGA芯片、晶圓通訊器件、CSP植球等，支持0.07mm焊球在8英寸晶圓上的全自動植球。

02 軍工與航天：滿足微焊點抗沖擊、耐高低溫的嚴苛要求，適配金錫合金等特殊材料。

03 5G光電器件：激光植球的無飛濺特性保障光模塊互聯穩定性，助力智能通信設備量產。

結語： 引領精密焊接新紀元

紫宸激光全自動焊錫機以0.07mm微球焊接為支點，通過“精度×效率×可靠性”的三維突破，為芯片封裝提供了國產高端裝備的標桿方案。未來，隨著無噴嘴工藝、智能孿生控制等技術的持續迭代，紫宸將助力全球半導體產業邁向更高維度的“微連接”時代。
