TPS25984x 是一款采用小型封裝的集成式大電流電路保護和電源管理解決方案。該器件使用極少的外部元件提供多種保護模式，是針對過載、短路和過大浪涌電流的可靠防御。

具有特定浪涌電流要求的應用可以使用單個外部電容器設置輸出轉換速率。輸出電流限制水平可由用戶根據系統需要設置。用戶可調的過流消隱定時器允許系統支持負載電流中的瞬態峰值，而不會使 eFuse 跳閘。
*附件：tps25984.pdf

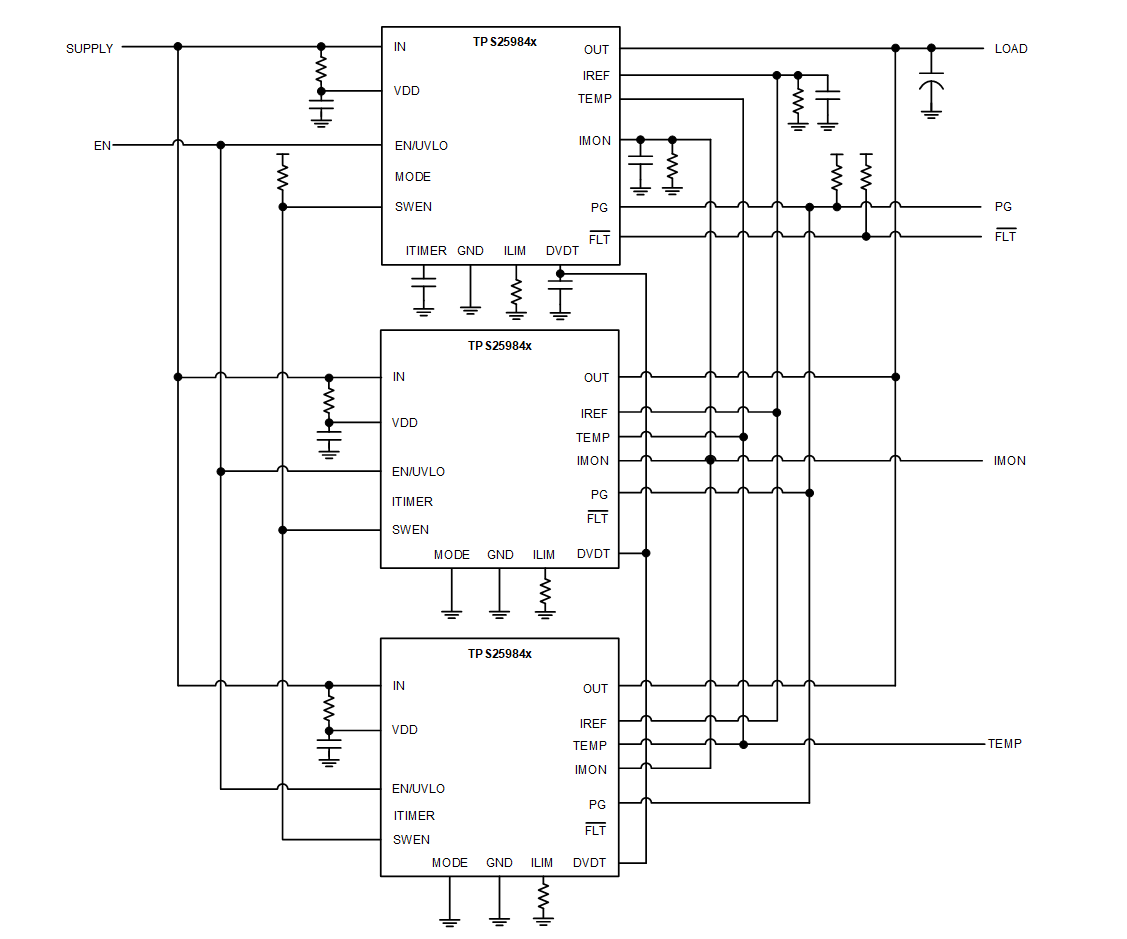

多個 TPS25984x 器件可以并聯連接，以增加高功率系統的總電流容量。所有器件都會主動同步其工作狀態，并在啟動和穩態期間共享電流，以避免對某些器件施加過大的壓力，從而導致并聯鏈過早或部分關閉。

集成的快速準確感應模擬負載電流監控器有助于預測性維護和先進的動態平臺電源管理技術，如 Intel PSYS 和 PROCHOT?，以最大限度地提高系統吞吐量和電源利用率。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 輸入工作電壓范圍：4.5V 至 16V
  • 絕對最大值：20V
  • 可承受 23.5V 電壓 10μs
  • 在輸出端可承受高達 –1V 的負電壓
• 具有超低導通電阻的集成 FET：0.8mΩ（典型值）
• 額定 RMS 電流為 55A，峰值電流為 70A
• 支持并聯多個 eFuse 以支持更高的電流
  • 啟動和穩態期間的有源器件狀態同步和負載共享
• 強大的過流保護
  • 可調過流閾值 （IOCP）：10A 至 55A，精度為 ±5%
  • 穩態運行期間的斷路器響應，帶有可調節的瞬態過流定時器 （ITIMER），可支持高達 2 × IOCP 的峰值電流
  • 啟動期間的可調有源電流限制 （ILIM）
• 強大的短路保護
  • 快速跳閘響應 （< 200ns） 以輸出短路事件
  • 可調閾值 （2 × IOCP）
  • 不受電源線瞬變的影響 — 不會發生令人討厭的跳閘
• 精確的模擬負載電流監控
  • 準確度：±1.4%
  • 帶寬：>500kHz
• 快速過壓保護（固定 16.7V 閾值）
• 用于浪涌電流保護的可調輸出轉換速率控制 （dVdt）
• 具有高電平有效使能輸入，具有可調欠壓鎖定 （UVLO）
• 過熱保護 （OTP） 以確保 FET SOA
  • FET SOA：10W√s
• 集成 FET 健康監測和報告
• 模擬芯片溫度監控器輸出 （TEMP）
• 專用故障指示引腳 （FLT）
• 電源正常指示引腳 （PG）
• 小尺寸：QFN 5mm × 5mm
• 100% 不含鉛

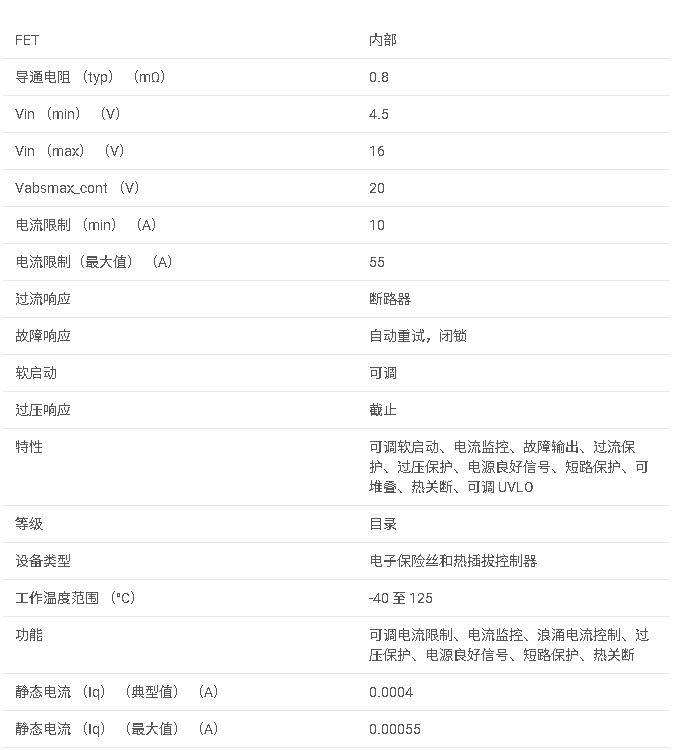

參數

方框圖

1. 產品概述

TPS25984x 是一款集成的高電流電路保護和電源管理解決方案，適用于需要高電流保護的應用場景，如數據中心服務器、網絡接口卡等。該器件集成了FET，具有超低導通電阻（0.8mΩ 典型值），支持高達70A的峰值電流，并提供多種保護功能。

2. 關鍵特性

• ?高電流能力?：支持RMS電流高達55A，峰值電流可達70A。
• ?超低導通電阻?：0.8mΩ（典型值）。
• ?多種保護功能?：包括過流保護、短路保護、過壓保護、欠壓鎖定（UVLO）、過熱保護（OTP）等。
• ?精確電流監測?：提供±1.4%精度的模擬負載電流監測。
• ?快速過壓保護?：固定16.7V過壓保護閾值。
• ?可調輸出斜率控制?：通過外部電容調整輸出斜率，保護輸入免受大電流沖擊。
• ?熱健康管理?：集成FET健康監測和報告功能，以及模擬結溫監測輸出。

3. 電氣規格

• ?輸入電壓范圍?：4.5V至16V（絕對最大值為20V，可短時間承受23.5V）。
• ?連續開關電流?：高達70A（峰值）。
• ?過流保護閾值?：可調，范圍為10A至55A，精度±5%。
• ?短路保護響應?：快速響應（<200ns）至輸出短路事件。
• ?過壓保護閾值?：固定16.7V。
• ? 欠壓鎖定（UVLO） ?：可調欠壓鎖定閾值。

4. 功能描述

• ?過流保護?：包括可調過流閾值、電路斷路器響應、可調瞬態過流定時器等。
• ?短路保護?：具有快速跳閘響應和可調閾值（2倍過流閾值）。
• ?過壓保護?：固定閾值過壓保護，防止輸入電壓過高損壞電路。
• ? 欠壓鎖定（UVLO） ?：在輸入電壓低于設定閾值時關閉輸出，保護負載免受低電壓影響。
• ? 過熱保護（OTP） ?：內部熱關斷機制，防止FET因過熱而損壞。
• ?電流監測?：提供高精度的模擬電流監測輸出，用于系統監控和動態電源管理。

5. 應用領域

• 輸入熱插拔和熱插拔
• 服務器和高性能計算
• 網絡接口卡
• 圖形和硬件加速器卡
• 數據中心交換機和路由器
• 風扇托盤

6. 封裝與尺寸

• ?封裝類型?：QFN 5mm × 5mm。
• ?環保信息?：100%無鉛。

7. 文檔與支持

• 提供詳細的數據手冊，包括規格、應用信息、布局指南等。
• 提供TPS25984x設計計算器，幫助用戶根據應用需求選擇合適的組件值。
• 可通過TI的E2E?支持論壇獲取設計幫助和快速驗證答案。
