概述
在DARWIN系列中，MAX32662是一款低功耗、經濟高效、高集成度32位微控制器，專為小型電池供電器件而設計。它將靈活的外設和功能組合與功能強大、搭載浮點單元(FPU)的Arm Cortex -M4處理器相結合，采用小尺寸封裝。

MAX32662支持基于邊緣的復雜設計，且不影響電池壽命，它還為傳統設計提供簡單的低成本升級（從8位或16位微控制器進行升級）。

MAX32662集成256KB閃存和80KB SRAM，可輕松保存傳感器代碼和復雜算法。外設包括SPI、UART、I^2^C、I^2^S、CAN 2.0B和12位ADC。

基于ROM的安全引導加載程序使用256位橢圓曲線數字簽名算法(ECDSA-256)加密，以確?？蛻糗浖M行可信的認證更新。

該器件采用5mm x 5mm、32引腳TQFN-EP封裝。
數據表：*附件：MAX32662 Arm Cortex-M4處理器，集成帶256KB閃存和80KB SRAM的FPU微控制器(MCU)技術手冊.pdf

應用

• 運動手表
• 健身監護儀
• 可穿戴醫療貼片
• 便攜式醫療設備
• 工業傳感器
• 物聯網(IoT)

特性

• 支持高度可靠的低功耗套件的高效微控制器
  • 256KB 閃存
  • 80KB SRAM，可選擇保留在較低功耗備份模式
  • 16KB 統一緩存
  • 存儲器保護單元 (MPU)
  • 雙電源或單電源供電：1.7V 至 3.6V
  • 寬工作溫度范圍：-40°C 至 +105°C
• 靈活的時鐘源
  • 內部高速：100MHz
  • 內部低功耗：7.3728MHz
  • 超低功耗：80kHz
  • 16MHz–32MHz（需要外部晶振）
  • 32.768kHz（需要外部晶振）
  • 為 CPU 和低功耗定時器提供外部時鐘輸入
• 通過電源管理盡可能延長電池應用的續航時間
  • 在有源模式下，0.9V 至 12MHz 時為 50μA/MHz (CoreMark ^?^ )
  • 在有源模式下，1.1V 至 100MHz 時為 44μA/MHz (While(1))
• 在備份模式下，VDDIO = 1.8V 時，整個存儲器的保持電流為 2.15μA
• 在備份模式下，VDDIO = 3.3V 時，整個存儲器的保持電流為 2.4μA
• 350nA 超低功耗 RTC
• 從低功耗定時器喚醒
• 最佳外設組合提供平臺可擴展性
  • 多達 21 個通用 I/O 引腳
  • 4 通道、12 位、1Msps ADC
  • 兩個 SPI 控制器/目標
  • 一個 I^2^S 控制器/目標
  • 兩個 4 線 UART
  • 兩個 I^2^C 控制器/目標
  • 一個 CAN 2.0B 控制器
  • 4 通道標準 DMA 控制器
  • 三個 32 位定時器
  • 一個 32 位低功耗定時器
  • 一個看門狗定時器
  • CMOS 電平 32.768kHz 校準輸出
  • AES-128/192/256 硬件加速器

電特性

時序圖

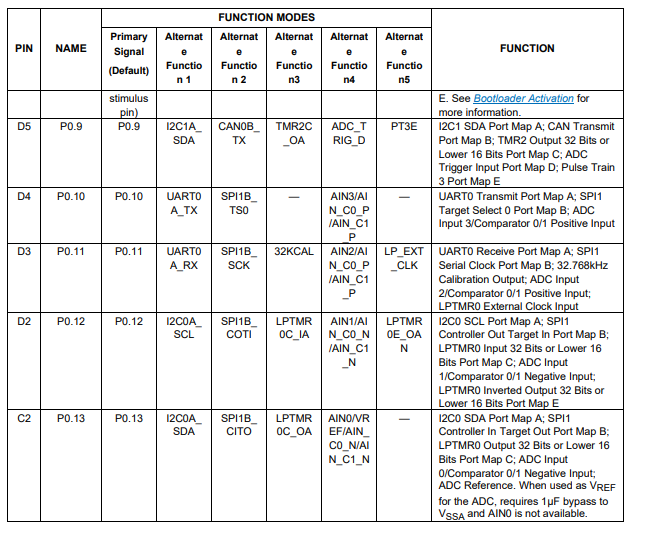

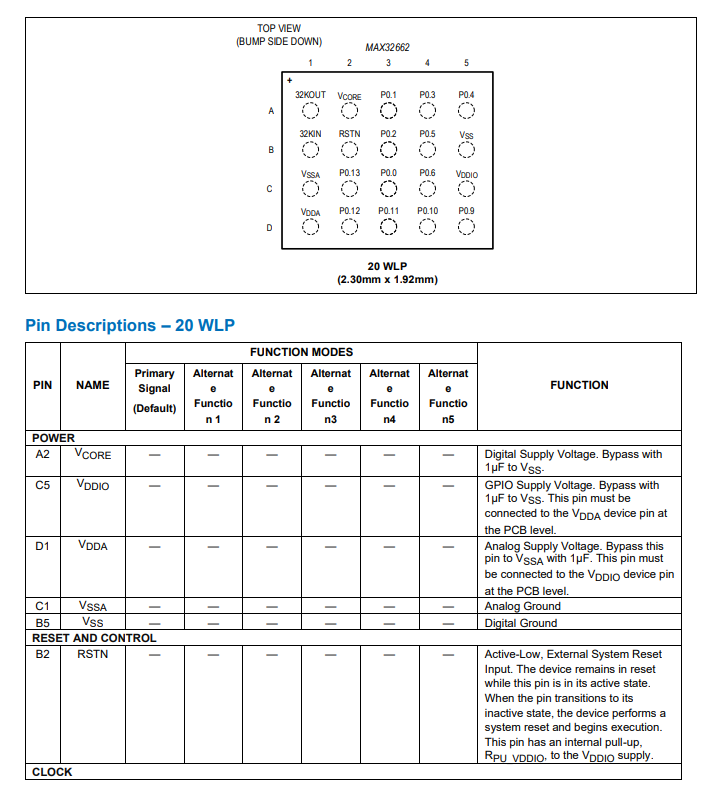

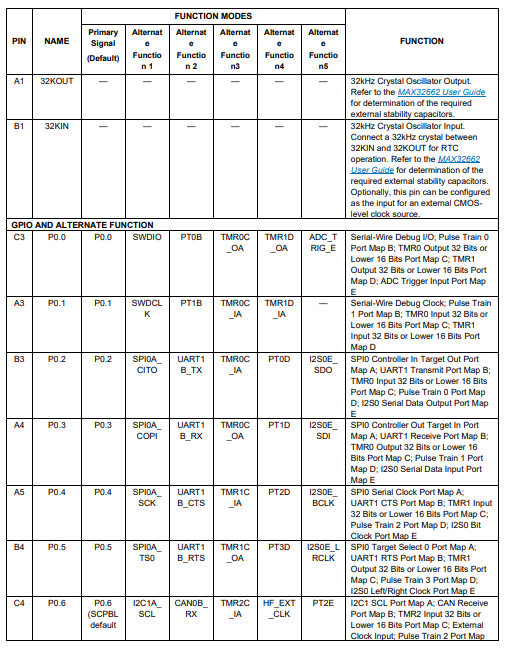

引腳配置描述

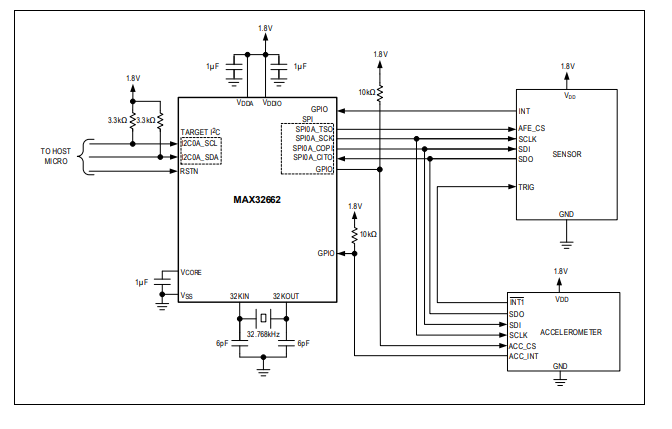

應用電路
