OPA1604 四通道、SoundPlus高性能、雙極性輸入音頻運算放大器技術手冊
OPA1602 與 OPA1604 雙極輸入運算放大器能夠以超低失真（1kHz 時為 0.00003%）實現 2.5nV/√Hz 的極低噪聲密度。 OPA1602 與 OPA1604 系列運算放大器可在 2 kΩ 負載下支持 600 mV 以內的軌至軌輸出擺幅，其可提高預留空間，將動態范圍最大化。 此外，這些器件還具有 ±30mA 的高輸出驅動能力。
數據手冊：*附件：OPA1604 四通道、SoundPlus高性能、雙極性輸入音頻運算放大器技術手冊.pdf
上述器件支持 ±2.25 V 至 ±18 V 的極寬泛工作電源，每通道電源電流僅為 2.6 mA。 OPA1602 與 OPA1604 不但單位增益穩定，而且可在各種負載條件下提供優異的動態特性。
它們還采用完全獨立的電路系統，可最小化串擾，即便在過驅動或過載時也不受通道間互動的干擾。
OPA1602 與 OPA1604 額定溫度范圍為 –40°C 至 +85°C。
特性
- 出色的音質
- 超低噪聲：1 kHz 時為 2.5nV/√Hz
- 超低失真：1 kHz 時為 0.00003%
- 高壓擺率：20V/μs
- 高帶寬：35MHz (G = +1)
- 高開環增益：120dB
- 單位增益穩定
- 低靜態電流：
每通道 2.6mA - 軌至軌輸出
- 寬泛電源電壓：±2.25V 至 ±18V
- 雙通道及四通道產品已供貨

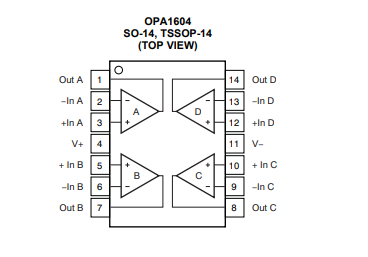

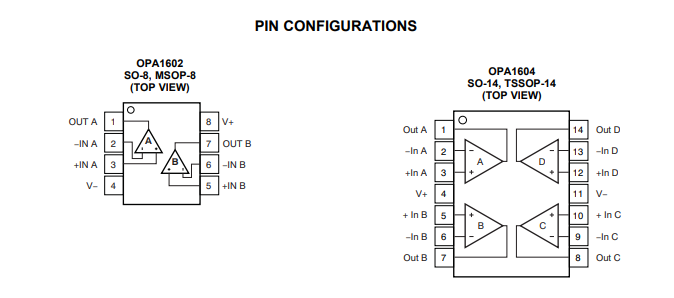

引腳功能和配置

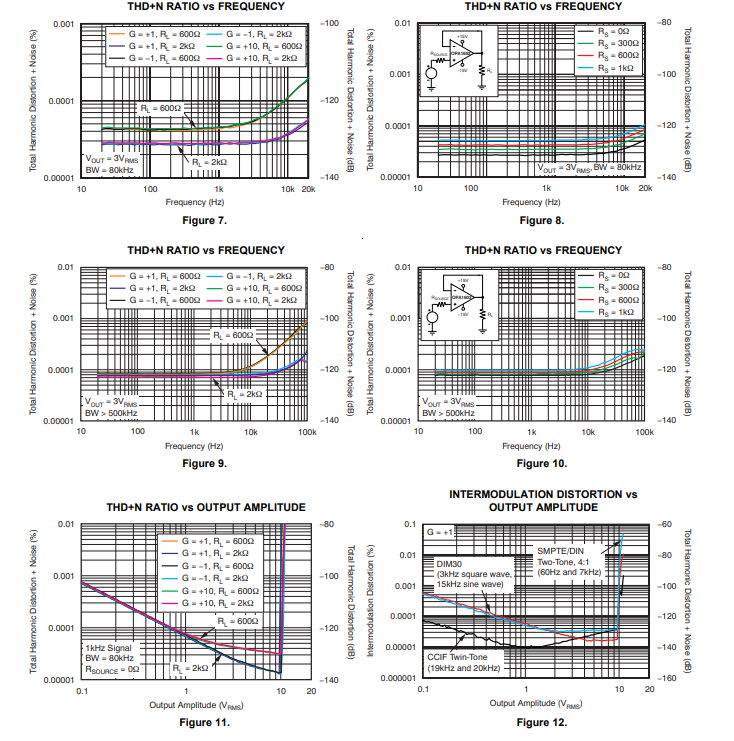

典型特性
