TLE2141-Q1 是一款高性能、內部補償運算放大器，此期間使用德州儀器互補雙極 Excalibur 工藝制造。 它是標準工業產品的引腳兼容升級產品。

數據手冊：*附件：TLE2141-Q1 汽車類低噪聲高速精密運算放大器技術手冊.pdf

這個設計包含一個輸入級，可同時實現含有一個 10-Hz 1/f 彎曲的 10.5 nV/√Hz的低音頻頻帶噪音和典型負載高達 800 pF的對稱 40-V/μs 轉換率。 這引起的低失真和高功率帶寬在高保真音頻應用中非常重要。 達到具有 2-k?/100-pF 負載的 10-V 階躍 0.1% 的 340 ns快速建立時間 在快速致動器/定位驅動器中十分有用。 在相似的測試環境下, 達到 0.01% 的建立時間是 400 ns。

雖然 6-MHz 帶寬減少至高負載電平時的 1.8 MHz，此器件在電容負載高達 10 nF時，仍保持穩定。 例如, TLE2141-Q1 用于低固定偏差采樣保持電路和長電纜的直接緩沖, 包括 4-mA 至 20-mA 電流環路。

此特別設計也顯示了一個改進了的對內在集成電路組件不匹配時的不敏感性，這一點可由一個最大 500-μV 偏移電壓和1.7-μV/°C 典型電壓漂移來得以證明。 最小共模抑制比和電源電壓抑制比分別為 85 dB 和 90 dB。

在電壓范圍為 ±2-V 至 ±22-V 時，器件性能與電源電壓無關。 雖然過多的輸入電流可能從每個超過較低共模輸入范圍的輸入中流出，輸入可在不導致相位反轉的情況下，工作在 VCC– – 0.3 V 至 VCC+ – 1.8 V 的電壓范圍內。 在輕電流負載條件下，該全-npn 輸出級提供一個VCC– – 0.1 V 至 VCC+ – 1 V的接近軌到軌的輸出擺幅 。 由于輸出電流是內部有限的， 此器件能夠?yàn)槿我浑娫幢３侄探樱潜仨毿⌒囊员ＷC不超過最大封裝功率耗散。

TLE2141-Q1 也可被用于比較器。 在不對器件造成損害的情況下，VCC± 的差分輸入可被保持。 含有TTL電源電平的開環傳播延遲典型值為 200 ns. 當該器件驅動電壓超過建議輸出電壓擺幅限制的時候，會給出一個正常指示來標示輸出級飽和恢復。

TLE2141-Q1 采用工業標準 8-引腳封裝。 該器件工作溫度范圍 –40°C 至 125°C。

特性
? 符合汽車應用要求 ? 在 25°C下，低 VIO … 500 μV (最大值)
? 低噪聲 ? 單一或分電源 … 4 V 至 44 V
– 10 Hz … 15 nV/√Hz ? 快速建立時間
– 1 kHz … 10.5 nV/√Hz – 340 ns 達到 0.1%
? 10000-pF 負載能力 – 400 ns 達到 0.01%
? 20-mA 最小短路輸出電流 ? 飽和恢復 … 150 ns
? 27-V/μs 轉換率 (最小值) ? 大輸出擺幅 …
? 高增益-帶寬產品 … 5.9 MHz VCC– + 0.1 V 至 VCC+ – 1 V

引腳配置

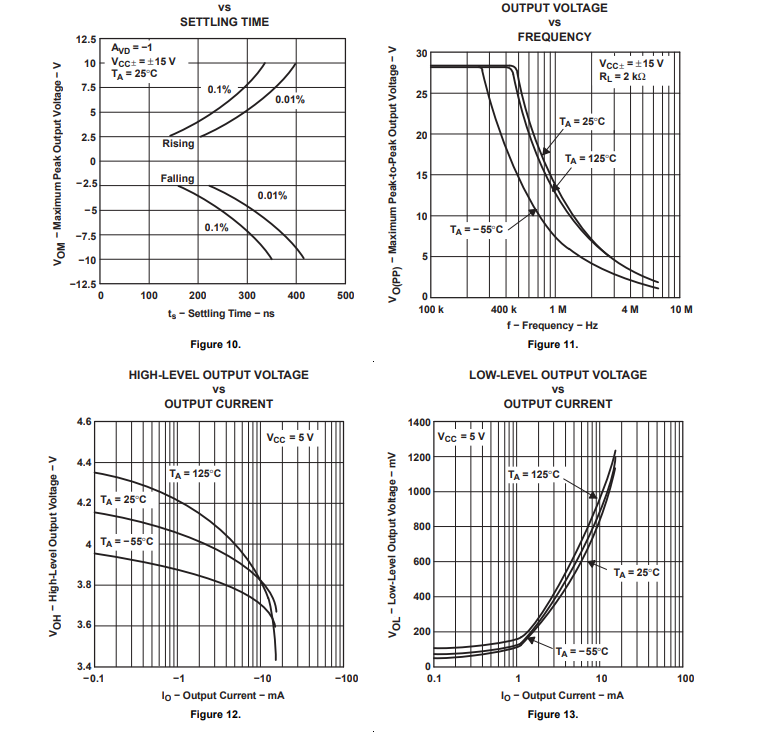

典型特性

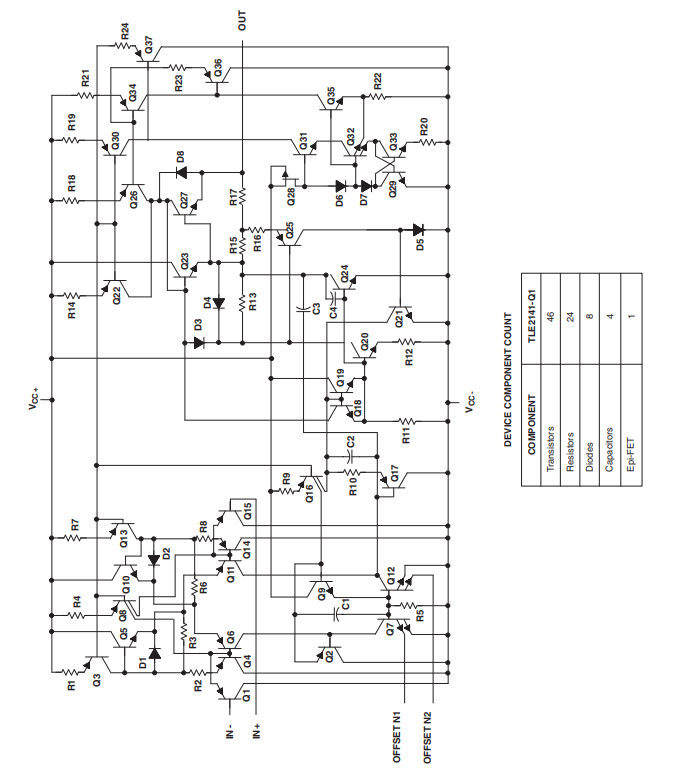

等效原理圖
