TLE2142器件是一種高性能、內部補償運算放大器，采用德州儀器互補雙極Excalibur?工藝制造。這是對標準行業產品的引腳兼容升級。

數據手冊：*附件：TLE2142-Q1 汽車類雙通道低噪聲高速精密運算放大器技術手冊.pdf

該設計采用了一個輸入級，該級同時實現了10.5 nV/Hz的低音頻帶噪聲，具有10 Hz 1/f角和對稱的40V/μs轉換速率，負載通常高達800 pF。由此產生的低失真和高功率帶寬在高保真音頻應用中非常重要。在2-k/100pF負載下，10-V步長的340ns至0.1%的快速穩定時間在快速致動器/定位驅動器中很有用。在類似的測試條件下，達到0.01%的沉降時間為400 ns。

該器件在高達10nF的電容性負載下是穩定的，盡管在這種高負載水平下，6-MHz帶寬降至1.8MHz。因此，TLE2142可用于低下垂采樣和保持以及長電纜的直接緩沖，包括4-mA至20mA的電流回路。

這種特殊設計還表現出對固有集成電路元件失配的更高不敏感性，最大偏移電壓為500-μV，典型漂移為1.7-μV/°C。最小共模抑制比和電源電壓抑制比為
分別為85dB和90dB。

在±2-V至±22V范圍內，設備性能相對獨立于電源電壓。輸入可以在VCC--0.3 V到VCC+-1.8 V之間工作，而不會引起相位反轉，盡管過大的輸入電流可能會從每個輸入流出，超過較低的共模輸入范圍。全npn輸出級提供了近軌到軌的輸出擺動
在輕電流負載條件下，VCC+0.1V至VCC+-1V。該器件可以承受對任何電源的短路，因為輸出電流在內部是有限的，但必須注意確保不超過最大封裝功耗。

TLE2142也可以用作比較器。VCC±的差分輸入可以在不損壞設備的情況下保持。TTL電源電平的開環傳播延遲通常為200 ns。這很好地表明了當設備被驅動超過推薦的輸出擺動限制時，輸出級飽和恢復的情況。

TLE2142器件采用行業標準的8針小外形（D）封裝。該設備的特點是可在-40°C至125°C的溫度范圍內運行。

特性
具備汽車應用資格
低噪音
10赫茲：15毫伏/赫茲
1 kHz:10.5 nV/Hz
10000 pF負載能力
20mA短路輸出電流（最小）
27V/μs轉換速率（最小）
高增益帶寬產品：5.9 MHz
單電源或分體式電源：4 V至44 V
快速解決時間
340納秒至0.1%
400納秒至0.01%
輸出波動大：
VCC–+0.1 V至VCC+–1 V

原理圖

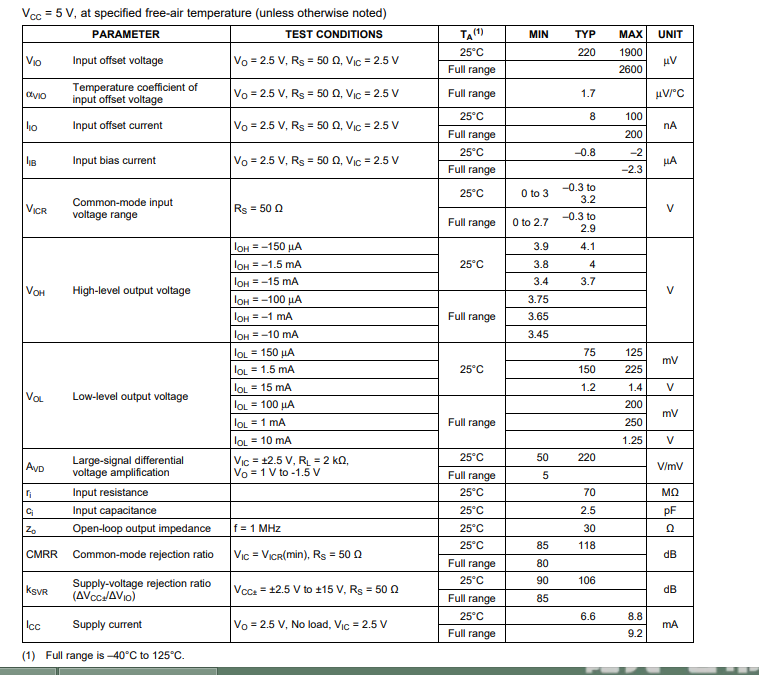

電氣特性

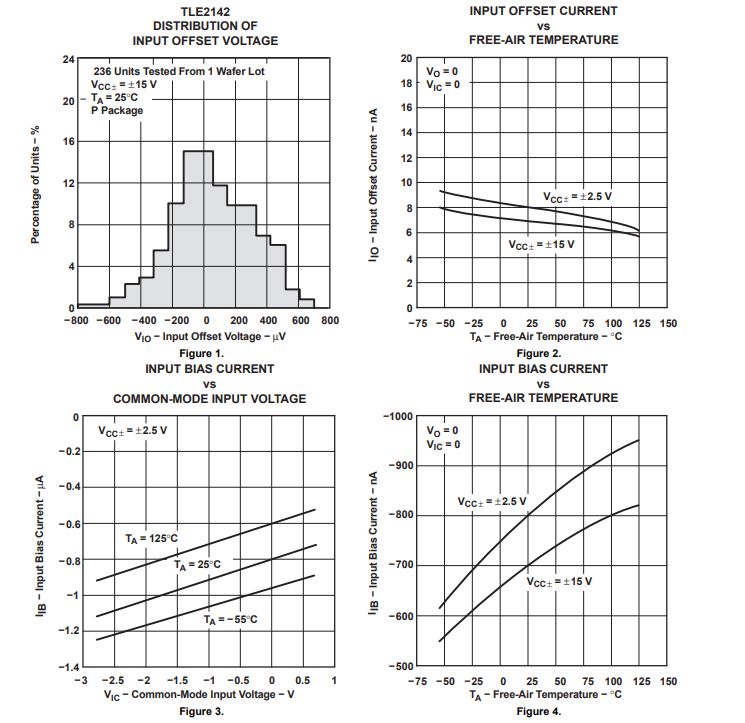

典型特性
