LM74700-EP 是一款理想二極管控制器，它與外部 N 溝道 MOSFET 配合使用，作為理想二極管整流器，用于低損耗反極性保護，正向壓降為 20 mV。3.2 V 至 65 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓，例如 12 V、24 V 和 48 V 系統。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。
*附件：lm74700-ep.pdf

該器件控制 MOSFET 的 GATE 以調節 20 mV 的正向壓降。該調節方案可在反向電流事件期間正常關閉 MOSFET，并確保零直流反向電流流過。對反向電流阻斷的快速響應 （< 0.75 μs） 使該器件適用于在電源故障和輸入微短路情況下具有輸出電壓保持要求的系統。

LM74700-EP 控制器為外部 N 溝道 MOSFET 提供電荷泵柵極驅動。LM74700-EP 的高額定電壓有助于簡化汽車ISO7637保護的系統設計。當使能引腳為低電平時，控制器關閉并消耗大約 1 μA 的電流。LM74700-EP 在 T 的溫度范圍內完全指定 一個 = –55°C 至 +125°C。

特性

• 3.2V 至 65V 輸入范圍（3.9V 啟動）
• –65V 反向額定電壓
• 用于外部 N 溝道 MOSFET 的電荷泵
• 20mV 陽極到陰極正向壓降調節
• 使能引腳功能
• 1μA 關斷電流（EN = 低）
• 80μA 工作靜態電流（EN = 高）
• 2.3A 峰值柵極關斷電流
• 對反向電流阻斷的快速響應：< 0.75 μs
• 通過合適的 TVS 二極管滿足汽車 ISO7637 瞬態要求
• 采用 8 引腳 SOT-23 封裝，2.90 mm × 1.60 mm
• 軍用溫度范圍 –55°C 至 +125°C
• 一個制造、組裝和測試站點
• 延長產品生命周期
• 延長產品變更通知
• 產品可追溯性

參數

方框圖

1. 產品概述

LM74700-EP 是一款低 IQ 理想二極管控制器，適用于寬輸入電壓范圍（3.2V 至 65V），具有反向電壓額定值達 -65V 的能力。該設備通過結合外部 N 溝道 MOSFET，實現低損耗的反向極性保護，并提供 20mV 的陽極到陰極正向電壓降調節。LM74700-EP 專為航空航天、國防和醫療成像等應用設計，也適用于冗余電源的主動 ORing。

2. 主要特性

• ?寬輸入電壓范圍?：3.2V 至 65V，啟動電壓為 3.9V。
• ?反向電壓額定值?：-65V。
• ?低 IQ 和低操作靜態電流?：關斷模式下僅為 1μA，操作靜態電流為 80μA。
• ?快速響應?：反向電流阻斷響應時間 < 0.75μs。
• ?符合汽車標準?：滿足 ISO7637 瞬態要求。
• ?小型封裝?：8 引腳 SOT-23 封裝，尺寸為 2.90mm × 1.60mm。
• ?長產品生命周期?：提供擴展的產品生命周期和變更通知。

3. 應用

• ?航空航天和國防?
• ?醫療成像?
• ?冗余電源的主動 ORing?

4. 功能描述

• ?電荷泵?：為外部 N 溝道 MOSFET 提供門驅動電壓。
• ?門驅動?：根據陽極到陰極的電壓調整門極電壓，實現正向電壓降的調節和反向電流的阻斷。
• ?使能引腳?：控制設備的開啟和關閉。
• ?快速反向電流保護?：在檢測到反向電流時，快速關斷 MOSFET。

5. 設備功能模式

• ?關斷模式?：使能引腳電壓低于輸入低閾值時，設備進入低 IQ 狀態。
• ?傳導模式?：包括正向調節模式、全導通模式和反向電流保護模式，根據陽極到陰極的電壓自動切換。

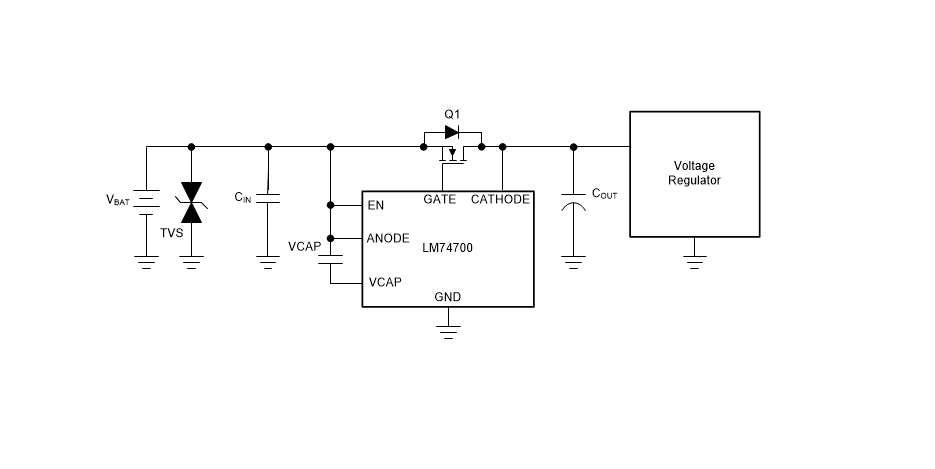

6. 典型應用

• ?反向極性保護?：通過外部 N 溝道 MOSFET 實現，保護負載免受負向電壓的影響。
• ?ORing 應用?：在冗余電源系統中，確保在主電源故障時，備用電源能夠無縫接管。

7. 電源推薦

• 推薦使用具有過載和短路保護功能的電源。
• 輸入電容應靠近設備放置，以減小寄生電感。

8. 布局指南

• 將 LM74700-EP 的陽極、門極和陰極引腳與 MOSFET 的源極、門極和漏極引腳緊密連接。
• 使用厚走線以最小化 MOSFET 的電阻性損耗。
• 電荷泵電容應遠離 MOSFET 放置，以降低熱影響。

9. 文檔支持

• 提供了接收文檔更新通知、支持資源、靜電放電警告等信息。
• 提供了詳細的機械、包裝和可訂購信息。

10. 機械、包裝和可訂購信息

• LM74700-EP 提供 SOT-23-THIN (DDF) 封裝選項。
• 可訂購部件號為 LM74700MDDFREP，生產狀態為活躍。

通過上述總結，用戶可以全面了解 LM74700-EP 的主要特性、應用、功能描述、設備功能模式、典型應用、電源推薦、布局指南以及機械、包裝和可訂購信息。
