TPS7H2211 是一款單通道 eFuse（具有附加功能的集成 FET 負載開關），可提供反向電流保護、過壓保護和可配置的上升時間，以最大限度地減少浪涌電流和軟啟動。該器件包含 P 溝道 MOSFET，可在 4.5V 至 14V 的輸入電壓范圍內工作，并支持 3.5A 的最大連續電流。
*附件：tps7h2211-sp.pdf

該開關由開和關輸入 （EN） 控制，該輸入能夠直接與低壓控制信號連接。過壓保護和軟啟動可通過 OVP 和 SS 引腳使用少量外部元件進行編程。TPS7H2211采用陶瓷和塑料封裝，帶有外露導熱墊，可改善熱性能。QML 5962R1822001VXC 的標準微電路圖 （SMD） 可用。供應商物料圖 （VID） 可用于 -SEP 變體 V62/23609。

特性

• 總電離劑量 （TID） 特性為 100krad（Si）
  • 100krad（Si） 的抗輻射保證可用性
• 表征單粒子效應 （SEE）
  • 單粒子閂鎖 （SEL）、單粒子燃盡 （SEB） 和單粒子?xùn)艠O破裂 （SEGR） 不受線性能量轉移 （LET） 的影響 = 75MeV-cm2/mg*
  • 單粒子功能中斷 （SEFI） 和單粒子瞬態 （SET） 的特征為 LET = 75MeV-cm2/mg*
• 集成單通道 eFuse
• 輸入電壓范圍：4.5V 至 14V
• 在 25°C 和 VIN = 12V 時，最大 60mΩ 的低導通電阻 （RON）
• 3.5A 最大連續開關電流
• 低控制輸入閾值有助于使用 1.2、1.8、2.5 和 3.3V 邏輯
• 可配置的上升時間（軟啟動）
• 反向電流保護 （RCP）
• 過壓保護 （OVP）
• 內部電流限制（快速跳閘）
• 熱關斷
• 陶瓷和塑料封裝，帶導熱墊
• 適用于軍用（–55°C 至 125°C）溫度范圍

參數

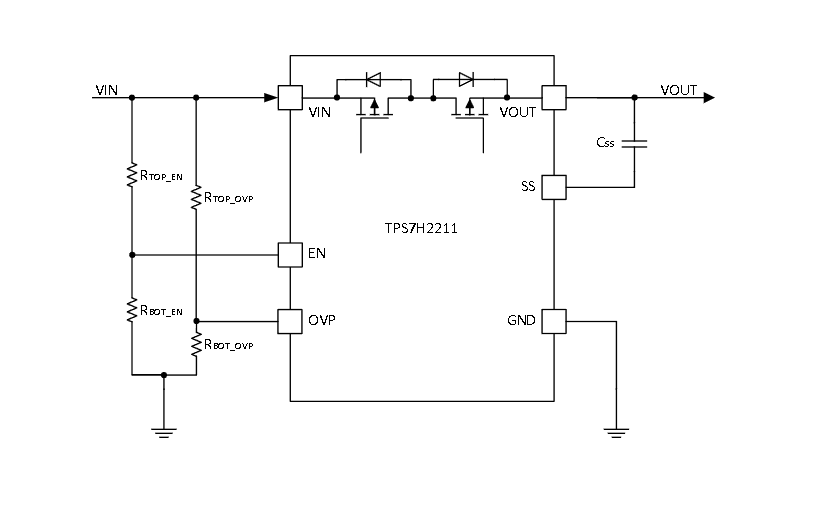

方框圖

1. 概述

TPS7H2211-SP是一款輻射硬化保證（RHA）的單通道eFuse，專為需要高可靠性和輻射耐受性的應用設計，如衛星電氣電源系統、冷備份電源供應等。該設備集成了FET負載開關，并提供了反向電流保護、過壓保護和可配置的軟啟動時間等功能。

2. 主要特性

• ?輻射硬化?：總劑量電離輻射（TID）特性高達100krad(Si)，具有單事件效應（SEE）免疫性。
• ?寬輸入電壓范圍?：4.5V至14V。
• ?低內阻?：最大60mΩ（25°C，VIN=12V）。
• ?高連續開關電流?：最大3.5A。
• ?可編程功能?：包括軟啟動時間、過壓保護等。
• ?保護特性?：反向電流保護（RCP）、過壓保護（OVP）、內部電流限制（快速跳閘）、熱關斷。
• ?封裝選項?：提供陶瓷和塑料封裝，帶有散熱墊。
• ?溫度范圍?：軍用溫度范圍（-55°C至125°C）。

3. 功能描述

• ?eFuse功能?：作為集成FET負載開關，TPS7H2211-SP能夠控制電源軌的通斷，并提供反向電流保護。
• ?軟啟動?：通過外部電容配置，可限制啟動時的浪涌電流。
• ?過壓保護?：通過外部電阻分壓器設置過壓保護點，防止下游設備損壞。
• ?反向電流保護?：當輸出電壓高于輸入電壓時，自動關閉開關，防止反向電流。
• ?熱關斷?：在結溫過高時自動關閉設備，保護電路免受損壞。

4. 應用

• ? 衛星電氣電源系統（EPS） ?：提供高可靠性和輻射耐受性的電源控制。
• ?冷備份電源供應?：在主電源故障時，無縫切換到備份電源。
• ?電源供應排序?：控制多個電源軌的啟動順序。
• ?命令與數據處理?：在需要高可靠性的計算和控制系統中使用。
• ?通信有效載荷?：為通信設備提供穩定的電源供應。

5. 電氣特性

• ?開啟時間?：典型值為910μs（VIN=5V），220μs（VIN=12V）。
• ?關閉時間?：典型值為56μs（VIN=5V），41μs（VIN=12V）。
• ?輸出電壓下降時間?：典型值為167μs（VIN=5V），139μs（VIN=12V）。
• ?過壓保護閾值?：可配置，典型上升閾值為1.15V，下降閾值為1.14V。
• ?反向電流保護閾值?：典型進入閾值為363mV（VIN=14V），退出閾值為249mV（VIN=14V）。

6. 封裝與尺寸

• ? 陶瓷封裝（CFP） ?：16引腳，尺寸11.00×9.60mm，質量1.56g。
• ? 塑料封裝（HTSSOP） ?：32引腳，尺寸6.10×11.00mm，質量0.184g。

7. 布局與熱管理

• ?布局指南?：建議將輸入和輸出電容靠近設備放置，以最小化寄生電感的影響。
• ?熱管理?：使用散熱墊和熱過孔將熱量傳導到PCB上，確保設備在允許的溫度范圍內工作。

8. 文檔支持

• 提供了詳細的數據手冊，包括電氣特性、應用信息、布局指南等。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以全面了解TPS7H2211-SP的主要特性、功能、電氣特性、應用、封裝選項、布局與熱管理以及文檔支持。
