TPS7H2201 是一款單通道 eFuse，可提供可配置的上升時間，以最大限度地減少浪涌電流和反向電流保護。該器件包含一個 P 溝道 MOSFET，可在 1.5V 至 7V 的輸入電壓范圍內工作，并支持最大 6A 的連續電流。該開關由開和關輸入 （EN） 控制，該輸入能夠直接與低壓控制信號連接。

TPS7H2201 采用陶瓷和塑料封裝，帶有集成導熱墊，可實現高功率耗散。該器件的額定工作溫度范圍為 –55°C 至 125°C 的自由空氣溫度。
*附件：tps7h2201-sp.pdf

特性

• 提供標準微電路，SMD 5962R17220
• 提供供應商項目圖紙，VID V62/23608
• 輻射性能：
  • 抗輻射保證 （RHA） 高達 TID 100krad（Si）
  • 單粒子閂鎖 （SEL）、單粒子倦怠 （SEB） 和單粒子門破裂 （SEGR） 不受 LET = 75MeV-cm2/mg 的影響
  • SEFI/SET 的特征是 LET = 75MeV-cm2/mg
• 集成單通道 eFuse
• 輸入電壓范圍：1.5V 至 7V
• 低導通電阻 （RON） ：
  • 25°C 和 VIN = 5V（CFP 和 KGD）時最大值為 35mΩ
  • 25°C 和 VIN = 5V 時（對于 HTSSOP），最大值為 23mΩ
• 最大連續開關電流為 6A
• 低控制輸入閾值允許使用 1.2、1.8、2.5 和 3.3V 邏輯
• 可配置的上升時間（軟啟動）
• 反向電流保護
• 可編程和內部電流限制（快速跳閘）
• 可編程故障定時器（電流限制和重試模式）
• 熱關斷
• 陶瓷和塑料封裝，帶導熱墊

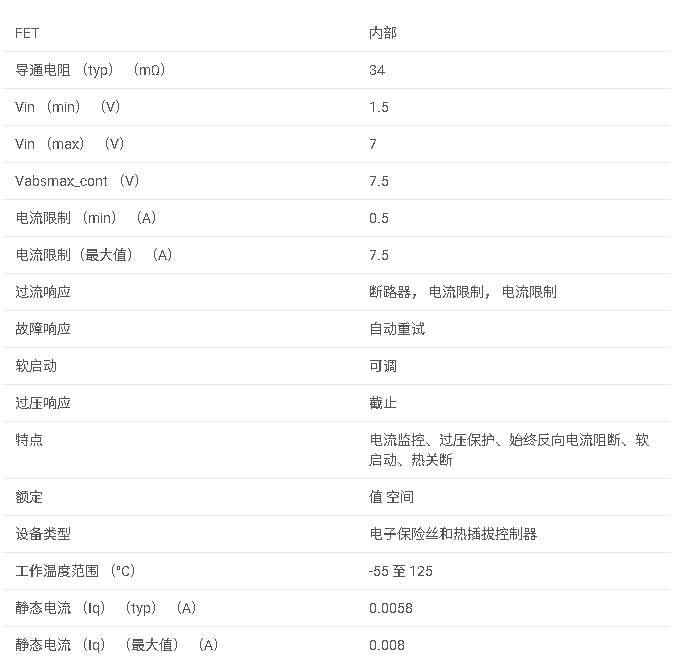

參數

方框圖

1. 產品概述

TPS7H2201-SP是一款單通道輻射硬化eFuse，適用于1.5V至7V的輸入電壓范圍，最大連續開關電流為6A。該設備集成了單通道eFuse，提供可編程的上升時間以最小化浪涌電流，并具有反向電流保護功能。TPS7H2201-SP采用陶瓷和塑料封裝，具有集成熱墊，允許高功率耗散。

2. 主要特性

• ?輻射硬化?：保證輻射總劑量（TID）高達100krad(Si)，并具備單事件閂鎖（SEL）、單事件燒毀（SEB）和單事件柵極擊穿防護。
• ?寬輸入電壓范圍?：支持1.5V至7V的輸入電壓。
• ?低導通電阻?：在25°C和VIN=5V條件下，CFP和KGD封裝的最大導通電阻為35mΩ，HTSSOP封裝為23mΩ。
• ?可編程上升時間?：通過外部電容器設置，以最小化浪涌電流。
• ?反向電流保護?：內置背對背FET，防止VIN到VOUT和VOUT到VIN的反向電流。
• ?多種控制輸入?：支持1.2V、1.8V、2.5V和3.3V邏輯控制。

3. 應用領域

• ?航天應用?：由于其輻射硬化特性，適用于空間環境中的電源分配系統。
• ?冗余電源設計?：在需要電源冗余的系統中提供保護，如衛星應用中的主電源和備用電源。
• ?關鍵負載保護?：對單事件敏感負載提供快速響應和自動恢復功能。

4. 功能描述

• ?使能、欠壓和過壓保護?：通過外部電阻分壓器設置欠壓鎖定（UVLO）和過壓保護（OVP）閾值。
• ?可編程電流限制?：使用外部電阻設置電流限制值，以保護電路免受過流損害。
• ?可編程故障定時器?：通過外部電容器設置電流限制故障時間和重試時間。
• ?軟啟動?：通過外部電容器控制輸出電壓的上升時間，以減小浪涌電流。
• ?電流感應?：提供與輸出電流成正比的電流感應輸出，用于負載監測。

5. 封裝與溫度范圍

• ?封裝選項?：包括16引腳CDFP和32引腳HTSSOP封裝。
• ?溫度范圍?：工作溫度范圍為-55°C至125°C。

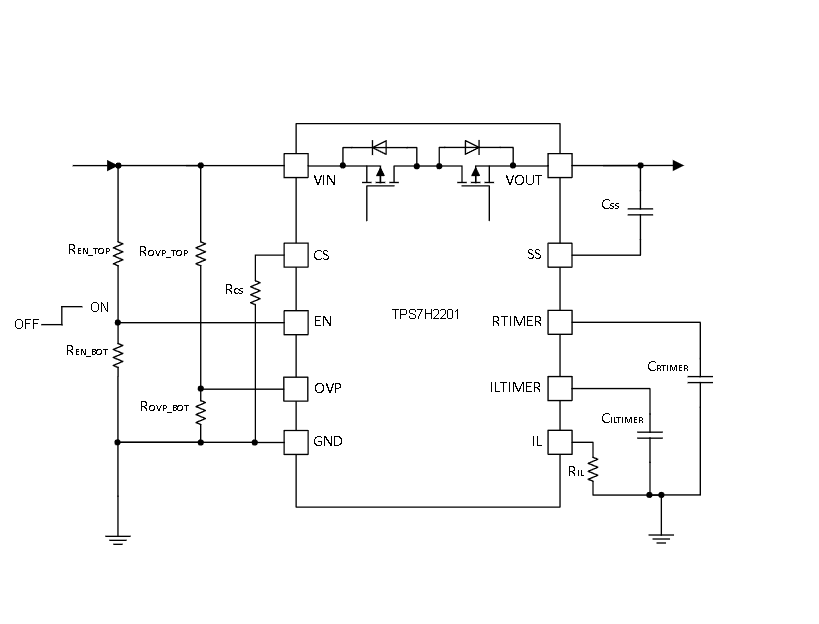

6. 典型應用電路

• ?冗余電源設計?：在衛星應用中，將TPS7H2201-SP放置在點負載調節器的輸入端，以實現主電源和備用電源之間的冗余。
• ?關鍵負載保護?：在單事件敏感負載前放置TPS7H2201-SP，以提供快速響應和自動恢復功能。

7. 設計考慮

• ?熱管理?：在高功率應用中，需注意設備的熱管理，以確保長期可靠性。
• ?布局與布線?：遵循數據手冊中的布局和布線指南，以優化性能和減少噪聲。
• ?電容選擇?：根據應用需求選擇合適的輸入和輸出電容，以滿足軟啟動和電壓穩定性要求。

8. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?評估板?：提供TPS7H2201EVM-CVAL評估板，用于驗證設備性能和設計。
• ?社區資源?：TI E2E支持論壇提供技術支持和用戶交流。

9. 注意事項

• ?靜電放電（ESD）保護?：在處理集成電路時，應遵循適當?shù)腅SD預防措施。
• ?輻射測試?：對于輻射硬化版本，需遵循相關的輻射測試標準和程序。
• ?熱關斷恢復?：在熱關斷后，設備需要一段時間冷卻后才能恢復正常工作，設計時需考慮這一點。
