概述
在DARWIN系列中，MAX32660是一款超低功耗、成本高效、高集成度32位微控制器，專為電池供電的設備和無線傳感器而設計。它將靈活的多功能電源管理單元與功能強大、搭載浮點單元(FPU)的Arm^?^ Cortex ^?^ -M4處理器組合使用，采用小尺寸封裝：1.6mm x 1.6mm、16引腳WLP或4mm x 4mm、20引腳TQFN-EP或3mm x 3mm、24引腳TQFN-EP封裝。

MAX32660支持具有復雜傳感器處理的設計，且不影響電池壽命。它還為傳統設計提供簡單且低成本的升級（從8位或16位微控制器進行升級）。

該器件支持SPI、UART和I2C通信，同時還集成高達256KB閃存和96KB RAM，用于存儲應用和傳感器代碼。可通過I^2^C、UART或SPI使用可選引導加載程序。
數據表：*附件：MAX32660超低功耗、高成效、高度集成微控制器技術手冊.pdf

應用

• 健身監護儀
• 工業傳感器
• 物聯網(IoT)
• 光學模塊：QSFP-DD、QSFP、400G
• 便攜式醫療設備
• 運動手表
• 可穿戴醫療貼片

特性

• 用于可穿戴設備的高效微控制器
  • 內部振蕩器工作頻率高達96MHz
  • 256KB閃存存儲器
  • 96KB SRAM，可選擇置于最低功耗備份模式
  • 16KB指令緩存
  • 存儲器保護單元(MPU)
  • 1.1V VCORE低電源電壓
  • 3.6V GPIO工作范圍
  • 內部LDO提供單電源工作
  • 寬工作溫度范圍：-40°C至+105°C
• 電源管理最大程度延長電池應用的工作時間
  • 從閃存執行代碼時功耗為85μW/MHz
  • 備份模式下全存儲器保持功耗為2μA @ VDD = 1.8V
  • 超低功耗RTC：450nA @ V DD =1.8V
  • 內部80kHz環形振蕩器
• 最優外設組合，提高平臺擴展性
  • 多達14個通用I/O引腳
  • 多達2個SPI主機/從機
  • I^2^S主機/從機
  • 多達2個UART
  • 多達2個I^2^C主機/從機，速度高達3.4Mbps
  • 四通道標準DMA控制器
  • 3個32位定時器
  • 看門狗定時器
  • CMOS電平32.768kHz RTC輸出

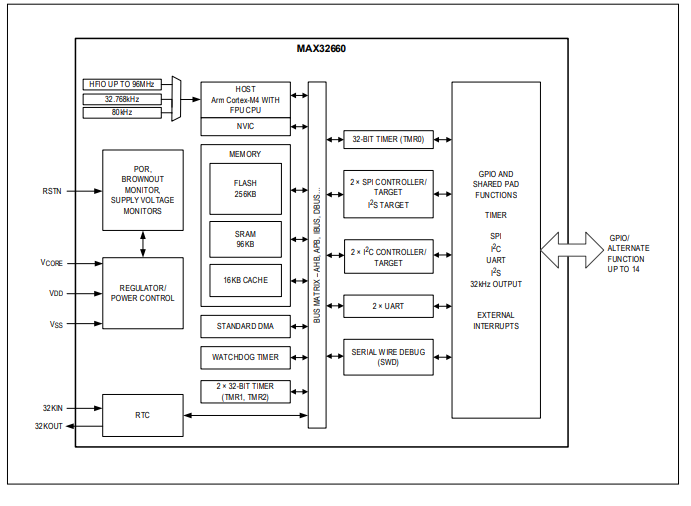

框圖

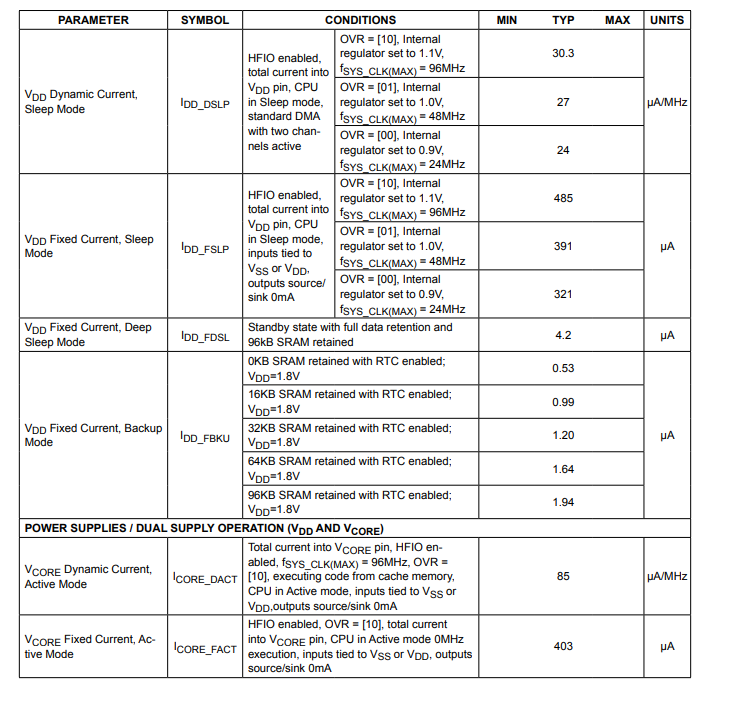

電特性

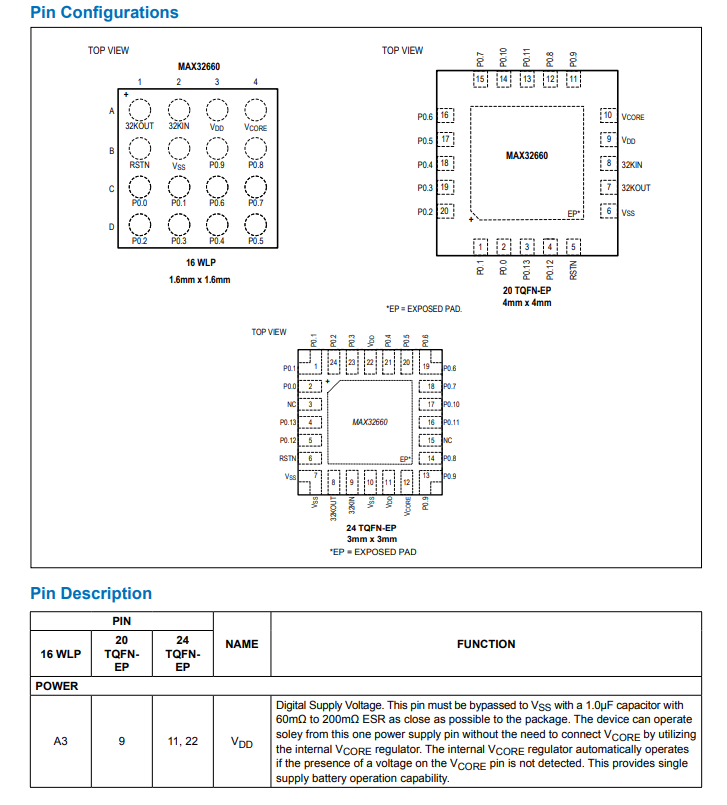

引腳配置描述

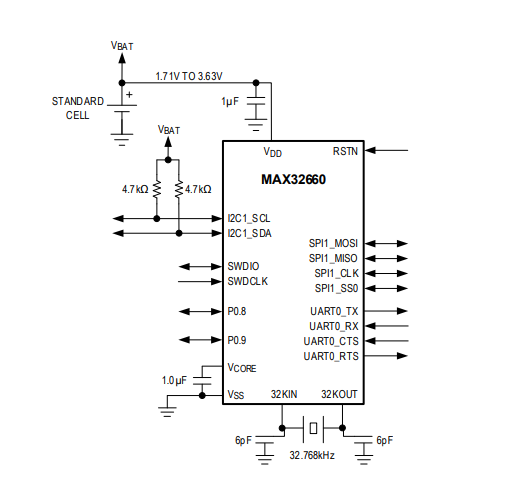

應用電路
