概述
LT8722是一款高性能、高效率、單芯片全橋DC/DC轉換器。全橋的一側由脈寬調制(PWM)降壓功率級驅動，而另一側由線性功率級驅動。LT8722可向其負載提供高達±54W^1^的功率，同時僅需單個電感。集成25位數模轉換器(DAC)用于控制LT8722輸出電壓。兩個額外的9位DAC可控制正和負輸出限流。模擬輸出遙測引腳可用于監測SPI可選參數，如V IN 、V OUT 、IOUT或LT8722結溫。串行外設接口(SPI)可用于配置和控制LT8722，從而靈活設置所需的輸出電壓、輸出限流、電壓限值、開關頻率和控制ON/OFF行為。SPI的工作頻率高達10MHz，可實現快速回讀和控制。LT8722采用3.1V至15V單電源供電。Silent Switcher技術用于盡可能地降低EMI/EMC輻射，并在高開關頻率下提供高效率。LT8722采用3mm × 3mm LQFN封裝。
數據表：*附件：LT8722集成SPI的超緊湊型4A、15V、全橋驅動器技術手冊.pdf

應用

• 驅動熱電冷卻器(TEC)，提供精準控制
• 光導傳輸子組件(TOSA)冷卻
• 摻餌光纖放大器(EDFA)溫度調節
• 光子集成電路(PIC)冷卻
• LiDAR鏡像控制
• 電機控制

特性

• 25 位數字輸出電壓控制
• 寬輸入電壓范圍：3.1V 至 15V
• ±4A 輸出電流
• 高輸出功率：高達 54W^1^
• 在高頻下具有高效率
  • 在 4A、15V IN 、fSW = 3MHz 時，效率為 92.6%
• SPI 接口允許用戶：
  • 設置輸出調節電壓
  • 設置輸出限流值
  • 檢查套件狀態
  • 啟用/禁用輸出
• 集成 4A 電源開關
• Silent Switcher^?^ 架構
• 用于診斷/遙測的模擬輸出
• 可調并且可同步：500kHz 至 3MHz
• 小型、3mm × 3mm、18 引腳 LQFN 封裝

典型應用

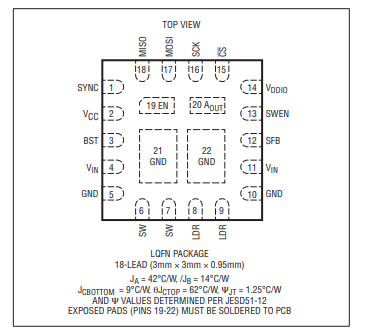

引腳配置描述

引腳功能

• VIN（引腳4和11）：輸入電源引腳 ：VIN引腳為LT8722內部電路、線性功率級以及降壓級提供輸入電源。按照圖15所示，用兩個4.7μF電容和兩個0.1μF電容將這些引腳旁路至地。
• GND（引腳5、10、21和22）：接地引腳 ：直接連接到本地接地層。
• SW（引腳6和7）：開關引腳 ：SW引腳是降壓級內部功率開關的輸出端。將這些引腳連接在一起，并連接到電感和升壓電容。在印刷電路板（PCB）上，此節點尺寸應保持較小，以實現良好性能并降低電磁干擾（EMI）。
• LDR（引腳8和9）：線性驅動引腳 ：LDR引腳是線性級內部功率開關的輸出端。將這些引腳連接在一起。
• VCC（引腳2）：內部3.4V穩壓器旁路引腳 ：內部功率驅動器和控制電路由該電壓供電。請勿將VCC引腳與外部電路連接。
• SYNC（引腳1）：同步引腳，時鐘模式 ：1）使用時鐘源驅動此引腳，以與外部頻率同步。2）將此引腳連接到GND，以使用內部振蕩器。
• VDIO（引腳14）：串行接口電源引腳 ：VDIO的范圍為2.7V至5.5V。使用至少0.1μF的本地旁路電容連接到GND。
• EN（引腳19） ：當EN引腳和ENABLE_REQ SPI位均為低電平時，LT8722處于關斷狀態。當EN引腳為高電平或ENABLE_REQ為高電平時，LT8722處于工作狀態。VCC穩壓器在LT8722工作時開啟。遲滯閾值電壓上升時為0.66V，下降時為0.61V?？墒褂靡粋€分壓器將VIN分壓至EN引腳以下來對EN引腳進行編程。如果EN引腳未使用，應將其連接到GND。此選項可能允許更可靠的PCB接地連接。將此引腳連接到LT8722下方的接地層，從而使LT8722的結溫更低。請勿懸空此引腳。
• SWEN（引腳13） ：SWEN引腳為輸入/輸出引腳。當此引腳為高電平時，啟用LT8722的開關功能；當此引腳為低電平時，禁用該功能。該引腳內部下拉，當LT8722檢測到故障時，該引腳為低電平。此引腳也可由外部電路拉低。有關更多信息，請參見“驅動SWEN引腳”部分。
• CS（引腳15）：片選輸入引腳 ：當CS為低電平時，啟用串行數據輸入/輸出（I/O）總線；當CS為高電平時，禁用該總線。
• MISO（引腳18）：串行數據輸出引腳 ：輸出數據格式在“應用信息”部分中描述。
• MOSI（引腳17）：串行數據輸入引腳 ：按照“應用信息”部分中的描述，使用所需配置驅動此引腳。
• SCK（引腳16）：串行時鐘輸入引腳 ：使用串行I/O時鐘驅動SCK。SCK上升沿在MOSI上鎖存串行數據。在SCK上升沿從MISO捕獲輸出數據。
• BST（引腳3）：升壓引腳 ：此引腳用于為降壓級的高端功率開關（SW）提供高于輸入電壓的驅動電壓。在該引腳上放置一個0.1μF的升壓電容，盡可能靠近IC。
• SFB（引腳12）：開關反饋引腳 ：此引腳為降壓級提供反饋，以調節輸出電壓。
• AOUT（引腳20）：模擬輸出引腳 ：通過數字串行接口發送命令，可將內部模擬信號緩沖輸出到此引腳。有關更多信息，請參見“應用信息”部分。

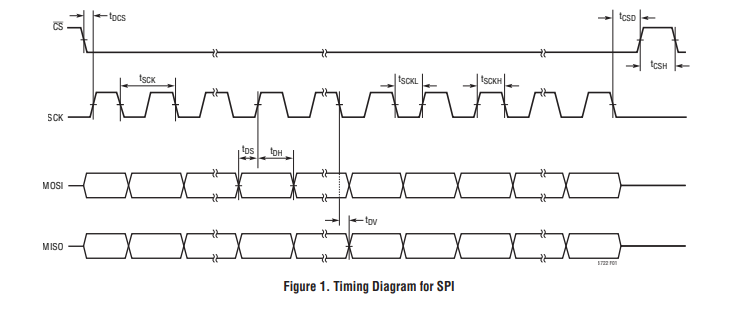

時序圖

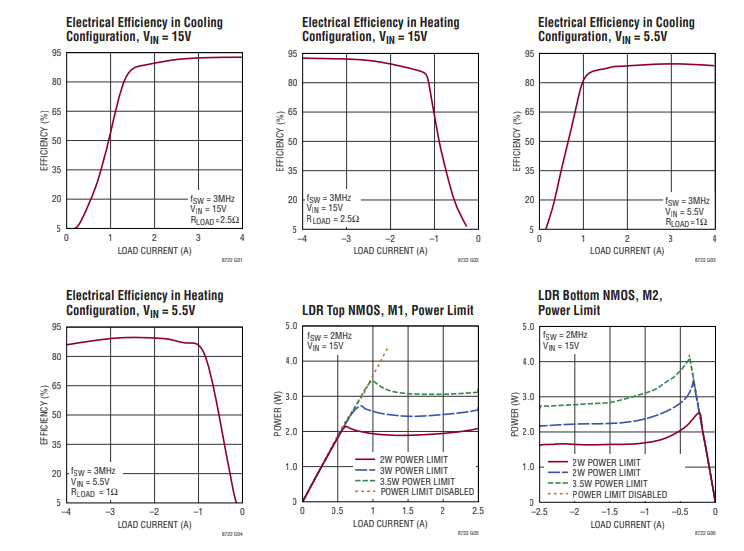

典型性能特征

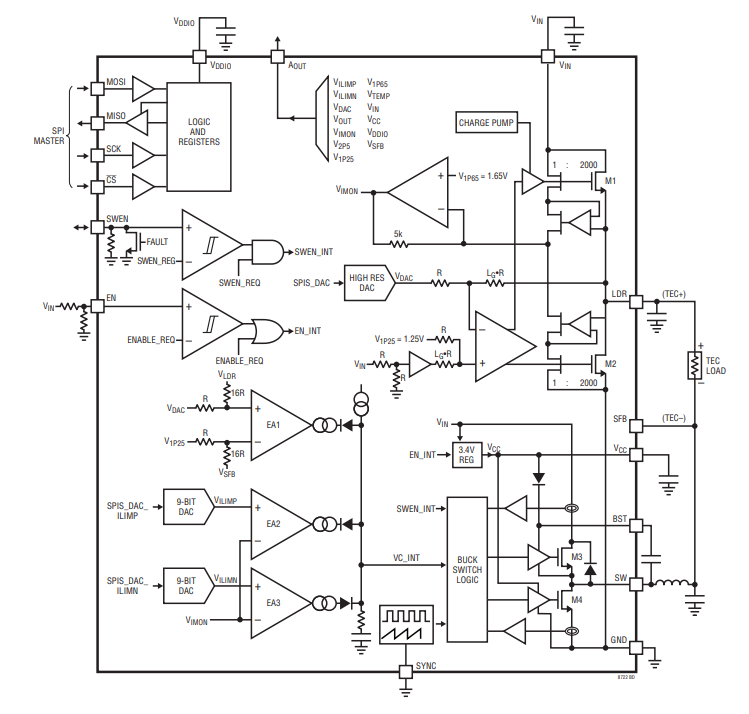

框圖
