OPA361-Q1 高速放大器針對 3 V 便攜式視頻應用進行了優化。 它經過精心設計，與德州儀器 (TI) OMAP2420 及達芬奇處理器或支持 0.5 VPP 視頻輸出的其它應用處理器中嵌入的視頻編碼器兼容。 輸入共模范圍涵蓋 GND，這使視頻數模轉換器 (DAC) 能夠與 OPA361-Q1 實現 DC 耦合。 電視檢測特性可通過協助實現視頻傳輸?shù)淖詣訂樱Ｖ箒泶蠓喕罱K用戶接口。

數據手冊：*附件：OPA361-Q1 符合AEC-Q100 1級標準、具有內部增益和濾波器的汽車類3V視頻放大器技術手冊.pdf

5mV 內的 GND 輸出擺幅，250mV v+ 支持標準反向端接負載 (150Ω)。 內部電平轉換可防止輸出出現 0V 輸出飽和，從而可在通用視頻電路中防止同步脈沖削波。 因此，OPA361-Q1 是 DC 耦合視頻負載的理想選擇。

OPA361-Q1 高度集成內部增益設置電阻器 (G = 5.2V/V) 與 2 極視頻 DAC 重建濾波器，針對空間狹小的應用進行了優化。

在關斷模式下，靜態電流可降至 1.5μA 以下，從而可顯著降低功耗，延長電池使用壽命。

OPA361-Q1 采用微小型 2 毫米 × 2.1 毫米 SC70-6 封裝。

特性

• 符合汽車應用要求
• 出色的視頻性能
• 內部增益：5.2V/V
• 支持電視檢測
• 與 OMAP242x 及達芬奇 (DAVINCI?) 處理器兼容
• 2 極重建濾波器
• 輸入范圍包括接地
  • DC 耦合輸入
• 集成型電平轉換器
  • DC 耦合輸出^(1)^
  • 無需輸出電容器
• 軌至軌輸出
• 低靜態電流：5.3mA
• 關斷電流：1.5μA
• 單電源：2.5 V 至 3.3 V
• SC70-6 封裝：2.0 毫米 × 2.1 毫米
• 符合 RoHS 標準內部電路系統可避免輸出飽和，即便是輸入視頻信號提供 0 V 同步脈沖幅度也是如此。

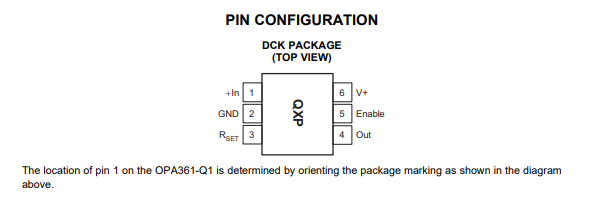

引腳配置

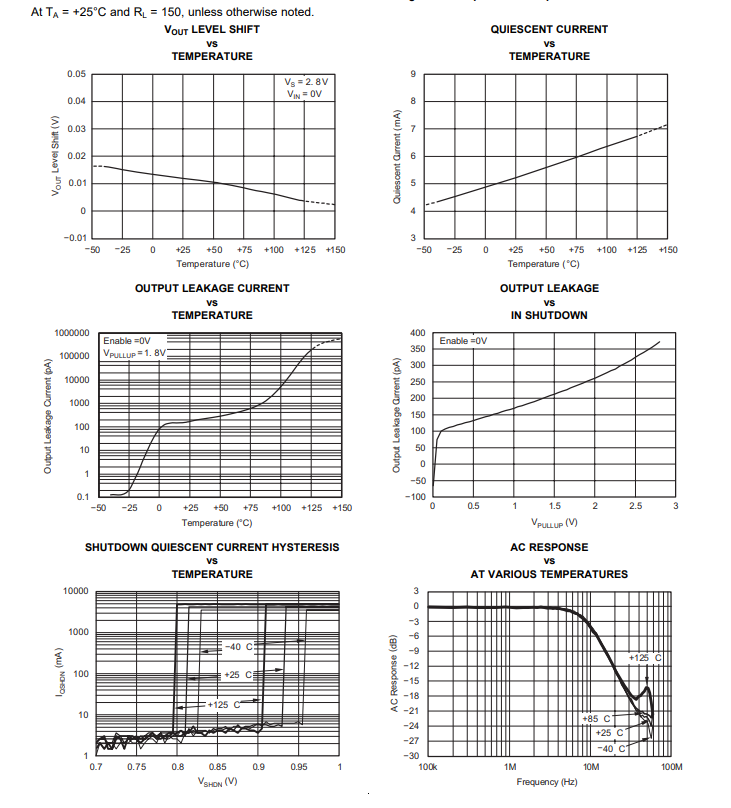

典型特性

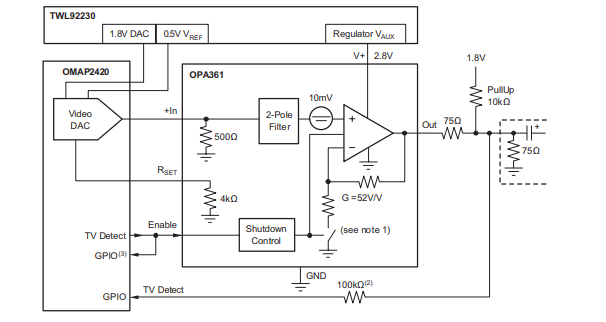

典型應用
