引言：為什么電壓暫態事件不容忽視？

電力系統中，電壓暫態事件如同“閃電刺客”——盡管只持續幾毫秒至幾秒，卻能對電氣設備造成致命打擊。輕者故障停機，重者導致設備損壞，直接間接損失視行業程度不同。據統計，全球每年因電壓暫態導致的設備損壞事故占比高達35%。作為電氣運維工程師，您是否意識到電氣設備異常或損壞需要關注設備的供電質量？是否掌握了根據故障現象初步判斷需要檢查的項目？是否真正了解它的危害和帶給企業的影響？又是否掌握了科學應對的方法？希望下面的內容對您有幫助。

01電壓暫態事件：看不見的“定時炸彈”

1概念

電壓暫態事件是電力系統中因雷擊、開關操作、短路或負載突變引發的短時電壓波動，包括驟升、驟降和短時中斷。其持續時間短（毫秒級），但幅值可達額定電壓的2-10倍。

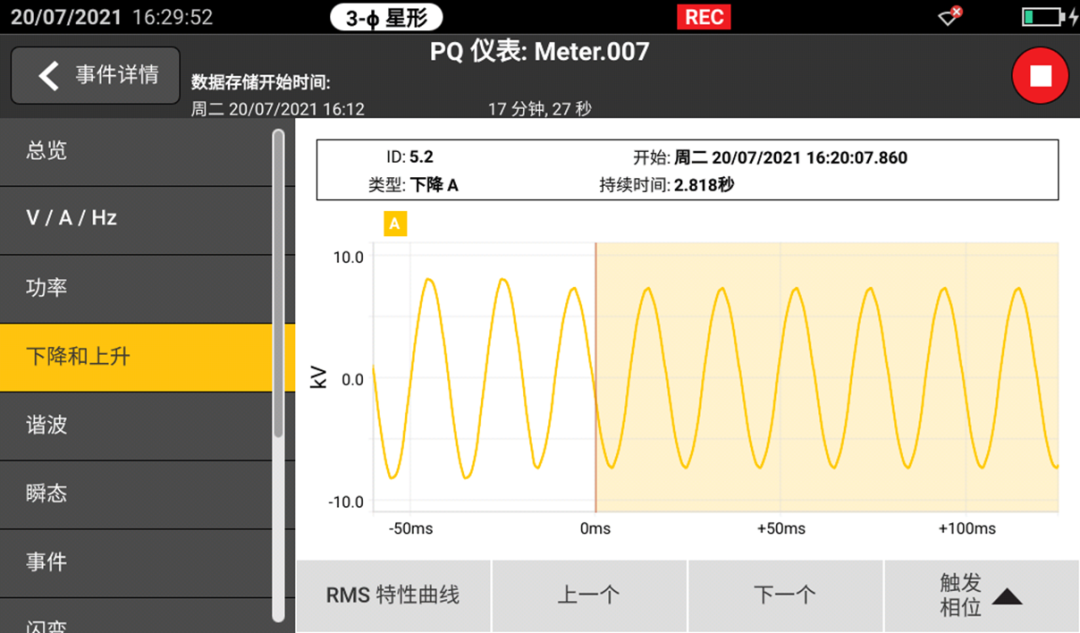

實測案例：持續2.818s的電壓暫降波形

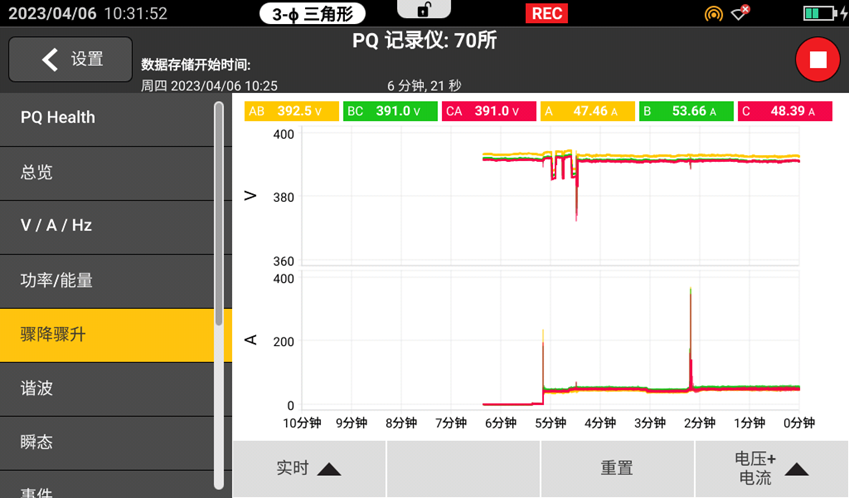

實測案例：電壓暫降趨勢圖

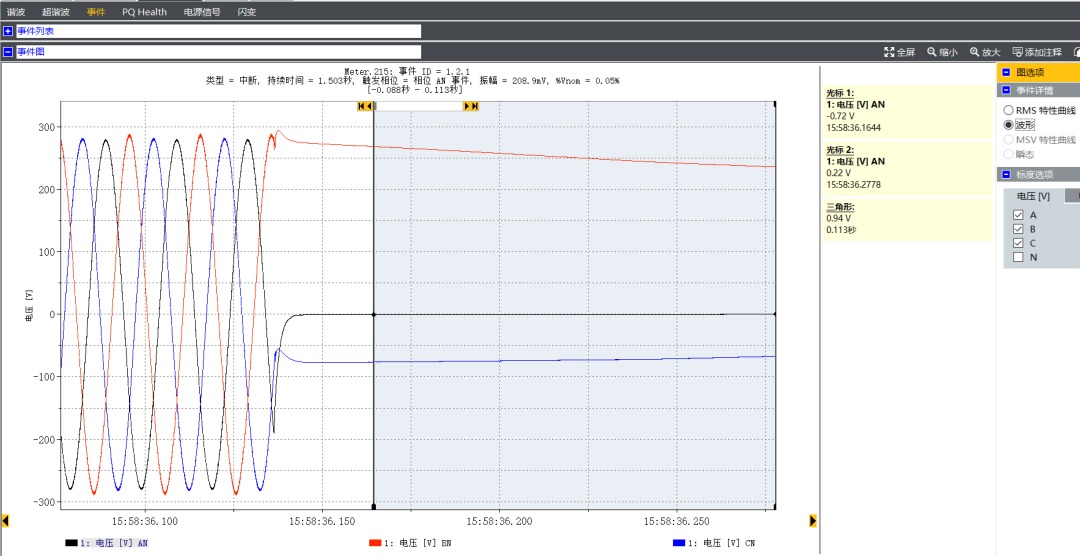

實測案例：電壓中斷（上位機分析軟件界面）

2典型誘因

外部因素：雷擊、電網切換

內部因素：大型設備啟停、電容投切

系統缺陷：接地不良、絕緣老化

3電壓事件捕捉特征圖

必須準確設置基準標稱電壓、觸發閾值，儀器會自動根據特征圖去捕捉記錄事件。

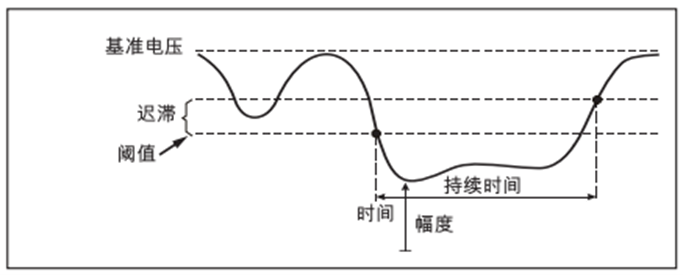

電壓暫降特征圖

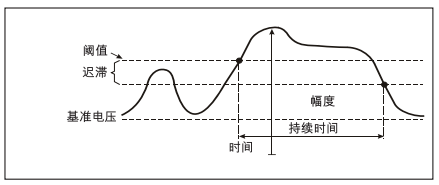

電壓暫升的特征

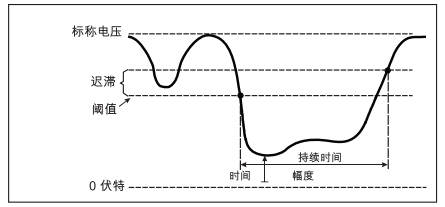

電壓中斷的特征

02危害揭秘：從設備癱瘓到生產停擺的連鎖反應

1直接破壞

精密設備“心臟驟停”：PLC、變頻器等因過壓燒毀電路板，欠壓導致控制失靈或誤動作，開關誤動作。

絕緣系統加速老化：反復暫態沖擊使電纜、電機絕緣性能下降，壽命縮短30%以上。

2隱性損失

產線宕機代價高昂：一次電壓暫降可能導致半導體生產線晶圓報廢，單次損失超百萬。

數據丟失風險：未配備保護的服務器可能因0.1秒的電壓中斷丟失關鍵數據。

案例警示：某化工廠因雷擊引發電壓驟升，導致DCS系統癱瘓，停產3天，損失超2000萬元。

03精準監測

1傳統監測痛點

依賴人工巡檢，簡單的運維工具，如萬用表，只能測量穩態有效電壓值，難以監測捕捉到持續毫秒級的電壓事件，暫態、不定期出現。

普通測量工具數據分辨率不足，不具備超限錄波功能，只有記錄到高時間分辨波形才能進一步分析故障原因。

2智能監測方案

具備超限閾值設置功能：根據負載對電壓的耐受能力設置合適的觸發閾值，避免海量的無關波形影響高效分析。

高精度暫態錄波能力：支持ns級采樣速度，捕獲完整電壓波形畸變，異常波形無所遁形。

工具推薦：Fluke 1775/1777電能質量分析儀

自定義觸發閾值

觸發記錄持續時間：電壓和電流的半周期RMS(10ms時間間隔數據)，持續10s

10周期的電壓和電流波形，采樣率80KS/s

04深度分析：從數據到?jīng)Q策的實戰指南

1診斷三步法

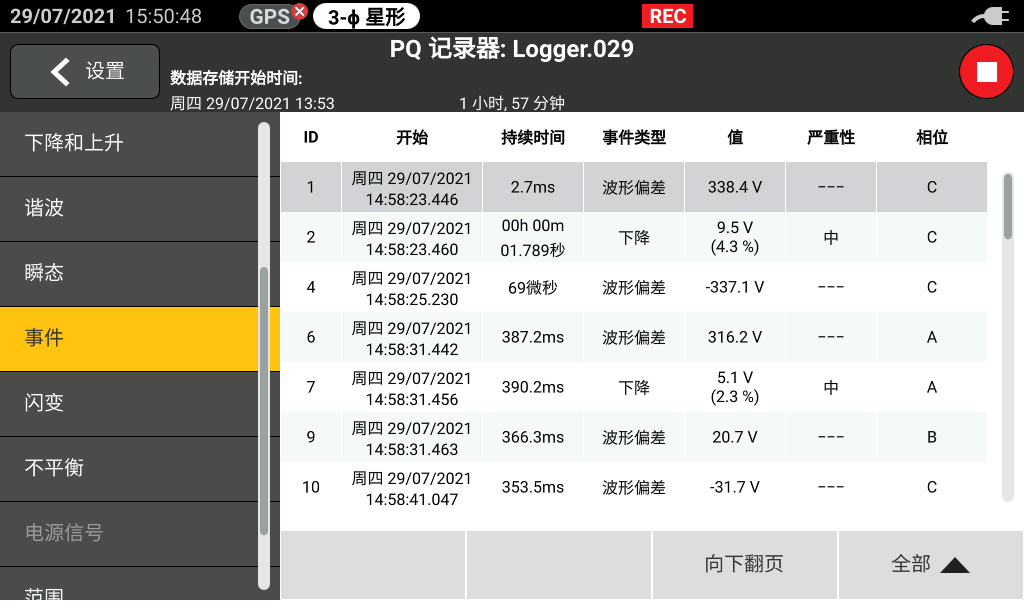

溯源定位：結合事件列表(帶時間戳)與設備故障日志，關聯故障源頭(如某半導體生產車間水泵啟動)。

危害評級：根據IEC 61000-4-30標準評估暫態嚴重度。

制定供電系統改造建議：加裝浪涌保護器（SPD）、動態電壓調節器（DVR）或優化接地設計。

2進階技巧

建立“暫態事件數據庫”，對比歷史數據預測風險周期。

與電網公司協作，獲取上游系統擾動信息，提前防御。

05運維升級：構建主動防御體系

實時防護層：在關鍵、敏感設備供電端根據需要署抗晃電裝置、UPS不間斷電源。

預測性維護：定期監測，基于監測數據趨勢，提前更換易損部件。

應急預案：制定《暫態事件響應SOP》，縮短故障恢復時間。

結語：暫態防御是技術，更是責任

電壓暫態事件雖無形，但其破壞力遠超想象。作為設備健康的“守護者”，唯有將被動搶修轉為主動防御，才能筑牢電力安全防線。選擇智能監測工具、建立全生命周期管理，讓每一次電壓波動盡在掌控！
