高集成度三相FOC預驅驅動芯片-ZH6358

產品介紹

芯片概述：

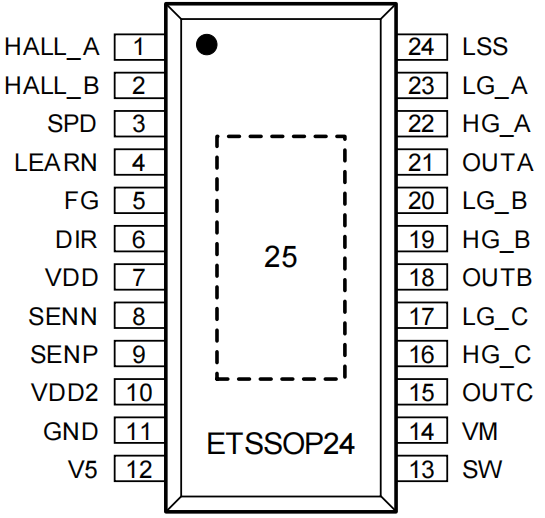

ZH6358 是一款工作電壓 7V~32V、最高耐壓 40V 的高集成度三相 FOC 預驅驅動芯片。集成了 FOC 控制算法，DCDC 或 LDO 自供電，上管 PMOS 下管 NMOS 驅動，以及檢測信號處理電路。系統通過 SPD 引腳調節速度，F(xiàn)G 引腳反饋速度，DIR引腳調節方向。以及包括限流，過流，短路，過溫，過壓，欠壓和堵轉等保護功能。精簡的外部電路，適合風扇和水泵類永磁同步電機的集成控制和驅動。封裝形式為帶散熱焊盤的 ETSSOP24。

芯片特點：

1. 無感 FOC 算法集成

2. 可選的雙 HALL 輸入，實現啟動無反轉

3. 工作電壓 7V~32V

4. 過溫，過流，短路，過壓，欠壓和堵轉保護

5. 支持相對相，相對電源，相對地的短路保護

6. 恒轉速，恒功率或恒轉矩工作模式

7. 單采樣電阻或者無采樣電阻工作模式

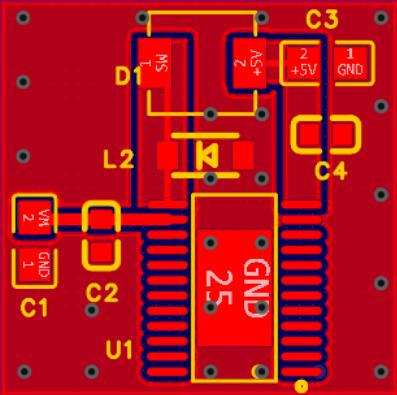

8. 5V 輸出可配置為 DCDC 模式，對外供電 150mA

9. SPD 引腳 PWM（占空比）調速

10. SPD 引腳 CLK（頻率）調速

11. SPD 引腳模擬調速

12. 可配置的速度曲線

13. 休眠模式電流 < 50uA

14. DIR 引腳控制方向

芯片應用：

風扇

水泵

三相永磁同步電機

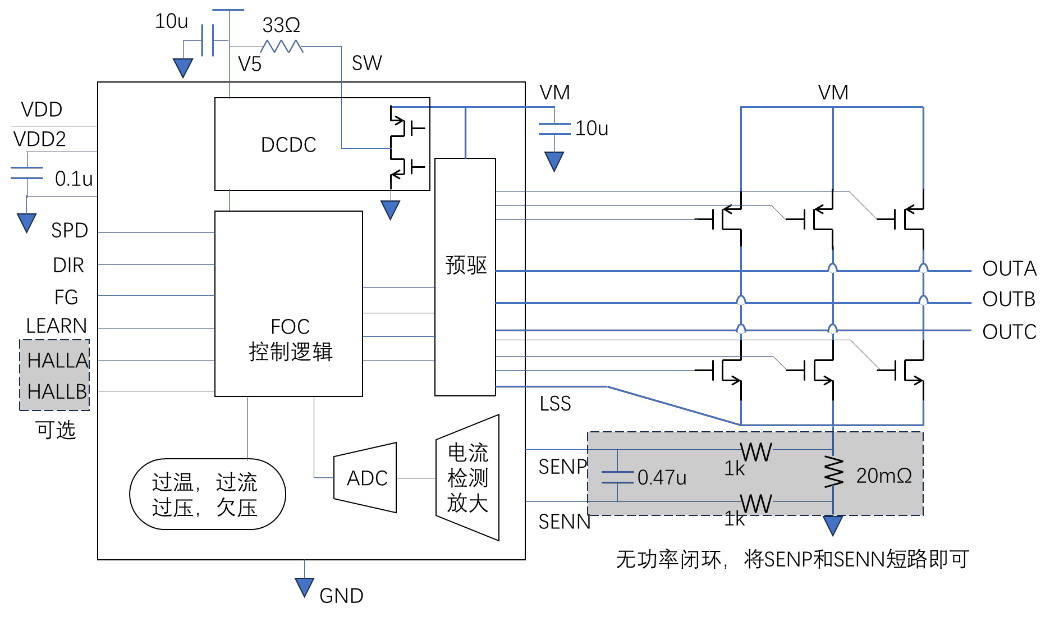

系統框圖：

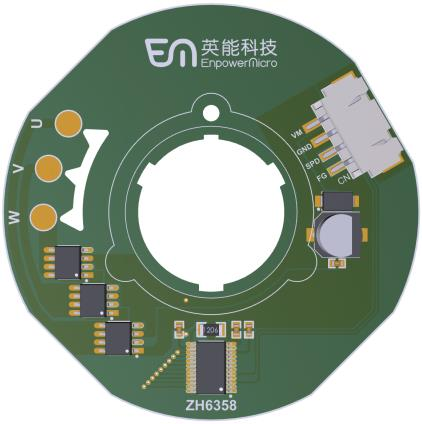

應用框圖：
