MAX40658/MAX40659具有100mA輸入電流鉗位功能的跨阻放大器，適用于LiDAR應用技術手冊
概述
MAX40658和MAX40659均為適用于LiDAR應用中的光學測距接收器的跨阻放大器。這些器件具有低噪聲、高增益、低群延遲特性，并且能夠從過載狀態快速恢復，因此非常適合距離測量應用。
重要特性包括45nARMS折合到輸入端噪聲，內部100mA鉗位，18kΩ (MAX40658)和36kΩ (MAX40659)跨阻以及大于360MHz的帶寬。失調輸入支持對輸入失調電流進行調整。MAX40658和MAX40659采用+3.3V電源供電，功耗僅為70mW。
MAX40658和MAX40659采用3mm x 3mm、8引腳TDFN封裝或提供裸片，額定工作溫度范圍為-40°C至85°C。
數據表：*附件：MAX40658 MAX40659具有100mA輸入電流鉗位功能的跨阻放大器，適用于LiDAR應用技術手冊.pdf
應用
- 自動駕駛系統
- 工業安全系統
- LIDAR接收器
- 光學測距
特性
- 45nA
RMS噪聲 - 提供兩個跨阻值
- 18kΩ (MAX40658)
- 36kΩ (MAX40659)
- 帶寬：360MHz（最小值）
- 對高達100mA的輸入電流提供內部鉗位
- 失調調整輸入
- 70mW功耗
- 3.3V電源供電
框圖
電特性
典型操作特性
引腳配置描述
典型應用電路
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
放大器
+關注
關注
145文章
14057瀏覽量
215827 -
跨阻放大器
+關注
關注
9文章
85瀏覽量
21294 -
LIDAR
+關注
關注
10文章
338瀏覽量
30064
發布評論請先 登錄
相關推薦
熱點推薦
雙路高端電流檢測放大器和驅動放大器MAX1357相關資料下載
。電流檢測放大器的電流監視范圍由外部檢測電阻決定。典型輸入失調電壓為0或3mV，提供2倍或10倍增益。 3mV失調調節選項適用于需要失調調
發表于 05-17 07:31
雙路高端電流檢測放大器和驅動放大器MAX1350相關資料分享
。電流檢測放大器的電流監視范圍由外部檢測電阻決定。典型輸入失調電壓為0或3mV，提供2倍或10倍增益。 3mV失調調節選項適用于需要失調調
發表于 05-17 06:20
跨阻放大器的帶寬擴展技術
摘要：提出了一種針對CMOS跨阻放大器的帶寬擴展技術。基于此技術，采用應用于0.18m 1.8V
發表于 03-04 15:18
?82次下載
MAX3797 低功耗跨阻放大器
MAX3797是低功耗跨阻放大器設計的光傳輸系統，數據傳輸速率高達10.3125Gbps和使用PIN二極管。
發表于 04-01 09:40
?2523次閱讀
什么是跨阻放大器？
跨阻放大器（Transresistance Amplifier）是一種將電壓信號轉換為電流信號并進行放大的電子設備。它可以將
LMH34400 具有集成鉗位和環境光消除功能的240MHz單端跨阻放大器技術手冊
LMH34400 是業內超小型固定增益、單端跨阻放大器，適用于光探測和測距 (LIDAR) 應用和激光測距系統。 LMH34400 可產生
LMH32404-Q1 具有集成多路復用功能的汽車類四通道差分輸出跨阻放大器技術手冊
LMH32404-Q1 是一款四通道、單端輸入轉差分輸出跨阻放大器 (TIA)，適用于光探測和測距 (L
LMH32404 具有集成多路復用功能的四通道差分輸出跨阻放大器技術手冊
LMH32404 是一款四通道、單端輸入轉差分輸出跨阻放大器 (TIA)，適用于光探測和測距 (LIDA
OPA858-Q1 具有FET輸入的汽車類、 5.5GHz增益帶寬、解補償跨阻放大器技術手冊
OPA858-Q1 是一款具有 CMOS 輸入的寬帶低噪聲運算放大器，適用于寬帶跨阻和電壓
OPA855 具有雙極性輸入的、8GHz、增益帶寬積、解補償跨阻放大器技術手冊
OPA855 是一款具有 雙極輸入的寬帶低噪聲運算放大器，適用于寬帶跨阻和電壓
OPA858 具有FET輸入的、5.5GHz、增益帶寬積、解補償跨阻放大器技術手冊
OPA858 是一款具有 CMOS 輸入的低噪聲運算放大器，適用于寬帶跨阻和電壓
MAX40213具有可選增益和輸入電流鉗位的跨阻放大器技術手冊
MAX40213是一款跨阻放大器，適用于LiDAR應用中的光學測距接收器。該TIA

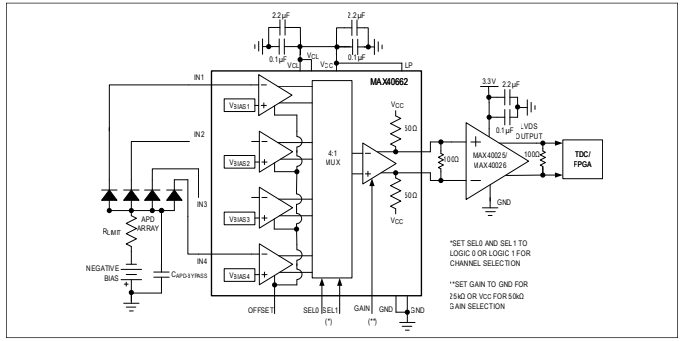

MAX40662四通道跨阻放大器，具有輸入電流鉗位功能和多路復用器，適用于LiDAR技術手冊
