概述
DS4830A是一款低功耗16位微控制器，具有特殊的外設集，支持需要對許多模擬信號進行高分辨率轉換、對這些信號進行數字信號處理(DSP)、與外部主機進行高速數據通信以及超低功耗的光學應用。支持多種光收發器控制器應用，無需外部電路，從而最大限度地降低成本和PCB面積。
數據表：*附件：DS4830A光學微控制器技術手冊.pdf

通過使用可編程輪詢模數轉換器(ADC)和10位快速比較器來優化功耗和吞吐量，它們完全獨立于內核運行，可以顯著減輕內核開銷。包含雙乘法/累加(MAC)，以充分減少中斷服務時序/設計復雜性。包含10個16位PWM通道，可為數字電源控制應用提供出色的精度。

DS4830A提供與SFF-8472兼容的完整光學控制、校準和監控解決方案。其他資源包括快速/準確的ADC、具有內部比較數模轉換器(DAC)的快速比較器、八個獨立的12位DAC、準確的內部溫度傳感器、兩個具有各種可編程選項的快速采樣/保持電路以及一個多協議串行主機/從機接口。除了對片內閃存進行受密碼保護的系統內編程之外，具有四個可配置從機地址的獨立、400kHz兼容從機I^2^C接口可促進與主機的通信。

提供廣泛的設計導入和應用支持，包括全面的用戶和程序員指南、帶有文檔化代碼的完整參考設計以及顯示大量C和匯編語言代碼示例的深入應用筆記。固件開發由第三方供應商支持。

應用

• 光收發器：XFP、SFP、SFP+、QSFP+、CSFP、40G、100G
• PON雙工器和三工器：GPON、10GEPON、XPON OLT、ONU

特性

• 16位低功耗微控制器
• 從機通信接口：400kHz，無時鐘延展I^2^C兼容2線或SPI
• 主機通信接口：400kHz I^2^C兼容2線、SPI或Maxim 3線激光驅動器
• 與DS4830引腳兼容
• 32K字閃存程序存儲器
• 2K字數據RAM
• 4K字ROM存儲器
• 32級堆棧存儲器
• 工作電壓范圍：2.85V至3.63V
• 8個獨立12位電壓DAC，具有2.5V內部基準電壓源或外部基準電壓源
• 10個16位PWM通道
  • 支持4通道TECC H橋控制
  • 升壓/降壓DC-DC控制
  • 1MHz開關頻率
• 具有26輸入多路復用器的13位ADC
  • 40ksps
  • 單獨通道平均選項
• 兩個獨立采樣/保持電路，帶有單獨通道平均選項
  • 1V滿量程
  • 300ns采樣時間
• 帶平均選項的快速溫度測量
  • 內部溫度傳感器，±2°C
• 具有16輸入多路復用器的10位快速比較器
• 31個GPIO引腳
• 內置20MHz振蕩器
• 用于PWM和定時器的高達133MHz外部時鐘
• 兩個16位定時器和一個可編程看門狗定時器
• 可屏蔽中斷源
• 用于數據包錯誤檢查(PEC)的快速硬件CRC-8
• I^2^C 和JTAG引導加載程序
• 四個軟件中斷
• 電源電壓監控器(SVM)和掉電監控器
• 具有系統內調試和編程功能的JTAG端口
• 所有模擬器件有效時具有低功耗(16mA)
• 5mm x 5mm、40引腳TQFN封裝

時序圖

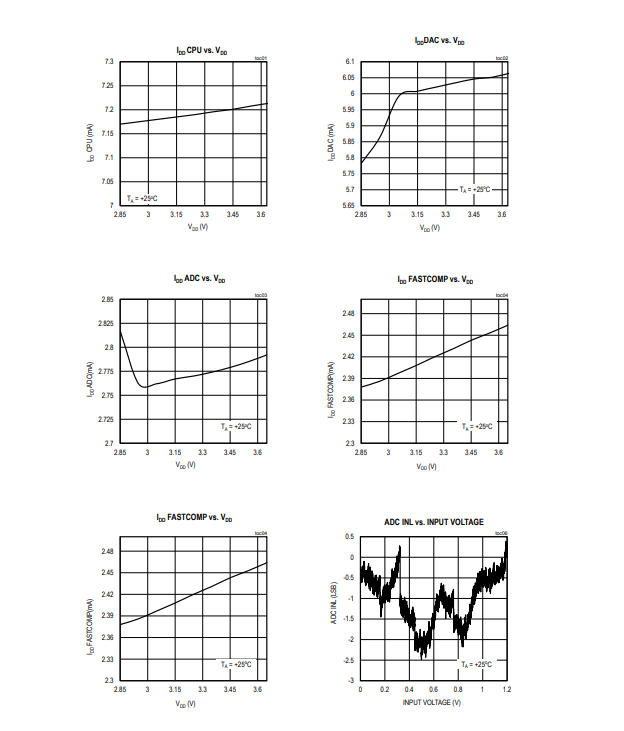

典型操作特性

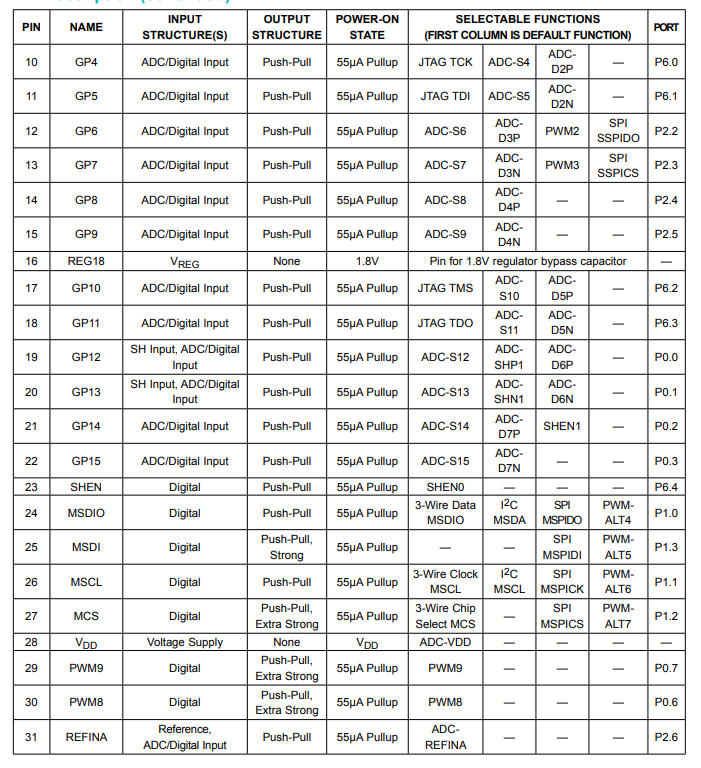

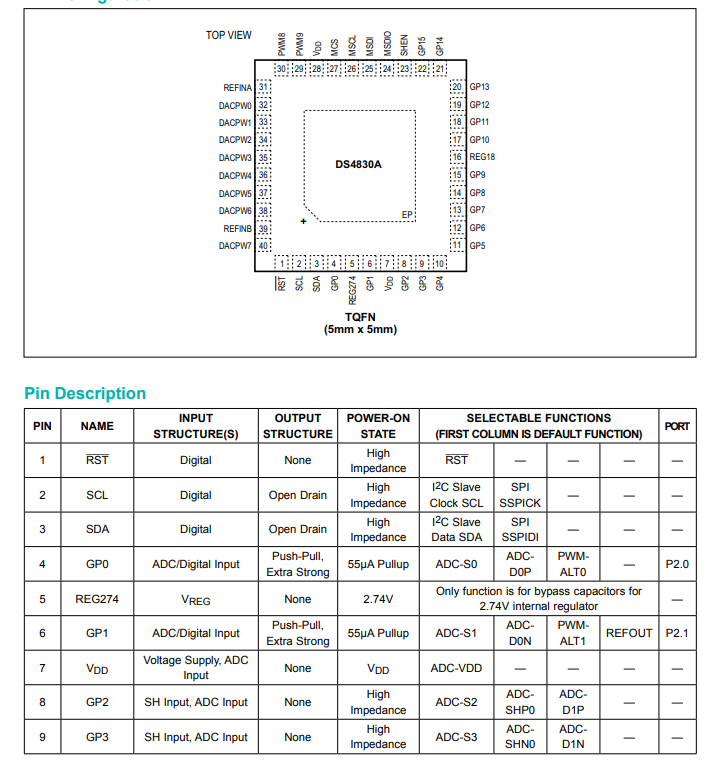

引腳配置描述

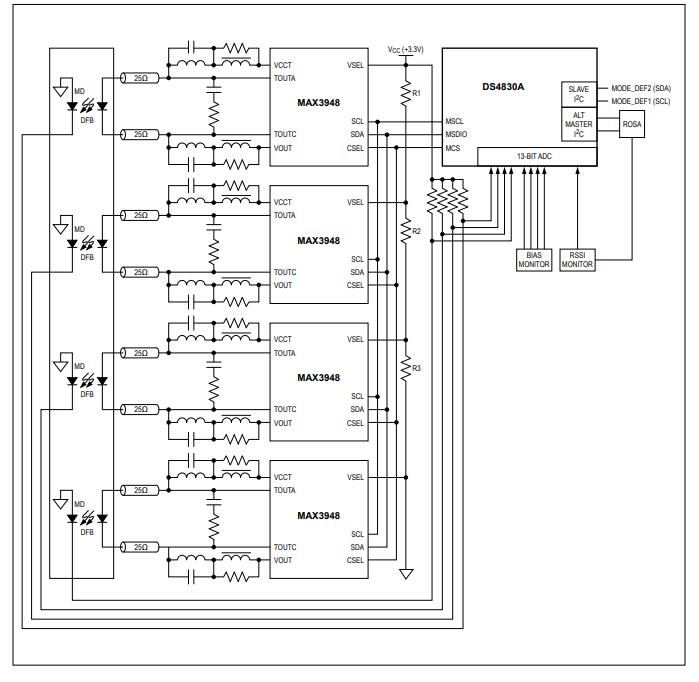

應用電路
