TPS23521 是一種高性能熱插拔，使高功率電信系統能夠滿足嚴格的瞬態要求。200V 的絕對最大額定值使其更容易通過雷電浪涌測試 （IEC61000-4-5）。軟啟動電容斷開允許通過限制浪涌電流來使用更小的熱插拔 FET，而不會損害瞬態響應。雙熱插拔柵極驅動器可在需要多個熱插拔 FET 的高功率應用中節省空間和 BOM 成本。400μA 拉電流允許快速恢復，這有助于避免雷擊浪涌測試期間的系統復位。雙電流限制使其更容易傳遞欠壓和輸入步驟，例如 ATIS 0600315.2013 的要求。最后，它提供精確的欠壓和過壓保護，具有可編程閾值和遲滯。
*附件：tps23521.pdf

特性

• -10V 至 -80V 直流工作電壓，-200V 絕對最大值
• 軟啟動電容斷開
• 雙通道熱插拔柵極驅動
• 400μA 柵極源電流
• 雙電流限制（基于 V DS 系列 )
  • 低 V 時為 25 mV ±4%DS 系列
  • 高 V 時為 3 mV ±25%DS 系列
• 可編程 UV（±1.5%）和 OV （±2%）
  • 可編程遲滯 （±11%）
• 超時后重試
• 16 引腳 TSSOP 封裝

參數

方框圖

1. 產品概述

• ?產品名稱?：TPS23521
• ?類型?：-48V高性能熱插拔控制器
• ?應用?：遠程無線電單元、基帶單元、路由器和交換機、小型基站、-48V電信基礎設施

2. 主要特性

• ?工作電壓范圍?：-10V至-80V DC，絕對最大值為-200V
• ?軟啟動電容斷開?：限制涌入電流，允許使用更小的熱插拔FET
• ?雙熱插拔門驅動?：節省空間和BOM成本
• ?400μA門源電流?：快速恢復，避免系統重置
• ?雙電流限制?：基于VDS，低VDS時為25mV±4%，高VDS時為3mV±25%
• ?可編程欠壓（±1.5%）和過壓（±2%）保護?
• ?可編程滯回?：±11%
• ?重試超時功能?
• ?16引腳TSSOP封裝?

3. 功能描述

• ?電流限制?：具有兩個電流限制閾值（I_CL1和I_CL2），根據VDS自動切換，以保護MOSFET。
• ?軟啟動斷開?：在啟動時連接SS引腳以限制涌入電流，正常操作時斷開以避免干擾。
• ?定時器?：管理MOSFET中的應力水平，防止過熱損壞。
• ?GATE2?：第二熱插拔FET驅動，僅在主FET完全導通時導通，降低輔助FET的SOA要求。
• ?欠壓和過壓保護?：具有可編程閾值和滯回，提高系統穩定性。

4. 設備功能模式

• ?關閉狀態?：熱插拔FET關閉，等待啟動。
• ?插入延遲狀態?：熱插拔FET關閉，等待插入延遲完成。
• ?啟動狀態?：控制器啟動并充電輸出電容。
• ?正常操作狀態?：熱插拔完全導通，負載可以拉取全功率。

5. 應用信息

• ?設計考慮?：包括啟動、熱插拔輸出短路到地、啟動到短路、輸入雷擊浪涌等關鍵場景。
• ?詳細設計步驟?：包括選擇感測電阻、軟啟動設置、VDS切換閾值、定時器選擇、MOSFET選擇和SOA檢查等。

6. 典型應用

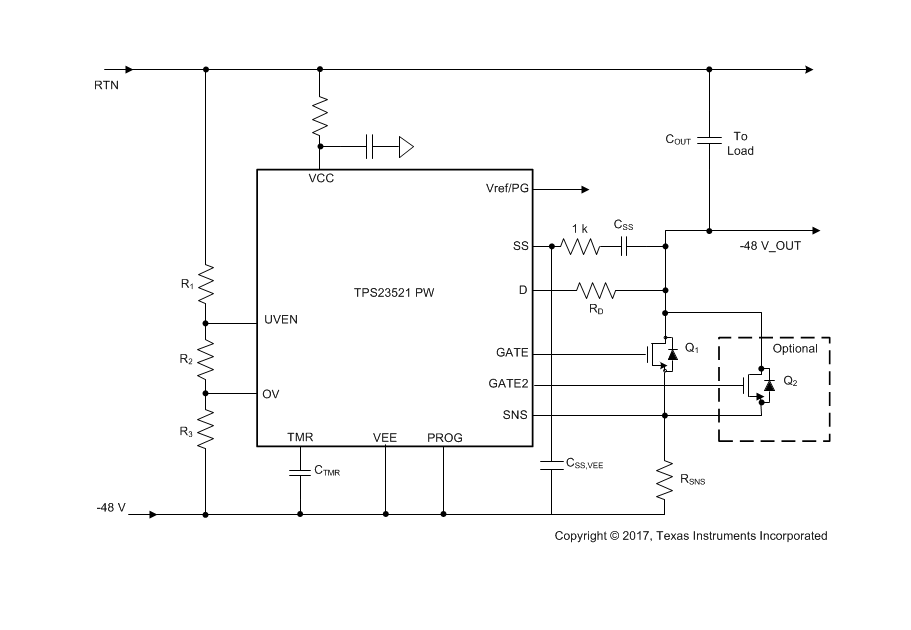

• 提供了典型應用電路圖和設計要求，包括輸入電壓范圍、最大負載功率、輸出電容等。

7. 電源供應建議

• 推薦從非理想-48V總線進行魯棒操作，考慮各種瞬態情況，如雷擊浪涌。
• 如果預期在啟動時存在大輸入紋波，建議增加C_SS,VEE與C_SS的比率以減少輸入電流紋波。

8. 布局指南

• VEE和SNS引腳需要與感測電阻進行開爾文連接。
• VEE跡線需要短而粗，以最小化IR降并避免引入電流感測誤差。
• 連接UVEN電阻分壓器、OV電阻分壓器和TMR電容到"VEE"以確保最大精度。
