TPS2350 是一款熱插拔電源管理器，經過優化，可替換 冗余電源 – 48 V 系統。該TPS2350可在 –12 V 至 –80 V 的電源電壓范圍內工作，并且 可承受 –100 V 的尖峰。
*附件：tps2350.pdf

TPS2350 使用兩個功率 FET 作為低壓降二極管，可在兩者之間進行有效選擇 兩個冗余電源。這樣可以最大限度地降低系統功耗，還可以最大限度地降低電壓 通過電源管理鏈。

TPS2350 還使用第三個功率 FET 來提供負載電流、轉換速率控制和 由一個 resistor 和一個 capacitor 編程的峰值電流限制。該設備還 提供電源良好輸出以啟用下游電源轉換器，并提供故障輸出以指示 加載問題。

特性

• 替代 OR-ing 二極管
• 工作電源范圍為 –12 V 至 –80 V
• 可承受高達 –100 V 的瞬態電壓
• 可編程電流限制
• 可編程線性浪涌轉換速率
• 可編程 UV/OV 閾值
• 可編程 UV 和 OV 遲滯
• 故障定時器可消除誤跳閘
• 電源正常和故障輸出
• 14 引腳 SOIC 和 TSSOP 封裝

參數

方框圖

一、產品概述

TPS是一款熱插拔電源管理器，專為冗余-V電源系統設計，用于替代OR二極管。它能夠在-V至-V的寬輸入電壓范圍內工作，并承受高達-V的電壓瞬態。

二、主要特性

• ?冗余電源管理?：使用兩個功率FET作為低壓降二極管，以高效選擇兩個冗余電源之一。
• ?可編程電流限制?：提供負載電流限制功能，保護系統免受過流損害。
• ?可編程線性涌入斜率控制?：通過外部電容設置負載電流的涌入斜率。
• ?可編程UV/OV閾值?：具有可編程的欠壓（UV）和過壓（OV）保護閾值。
• ?故障定時器?：防止因瞬時電流尖峰或浪涌而導致的誤關機。
• ?電源良好（PG）和故障（FLT）輸出?：提供系統狀態指示。
• ?引腳SOIC和TSSOP封裝?：提供靈活的安裝選項。

三、應用領域

• -V分布式電源系統
• 中央辦公室交換設備
• 光纖到戶（FTTX）網絡
• 基站
• 其他需要冗余電源管理的應用

四、功能描述

• ?電源選擇?：根據輸入電源的負電壓大小自動選擇供電電源。
• ?電流限制?：在負載電流超過設定閾值時，通過降低輸出電壓來限制電流。
• ?涌入電流控制?：在系統上電時，通過控制負載電流的涌入斜率來減少浪涌電流。
• ?UV/OV保護?：在輸入電壓低于UV閾值或高于OV閾值時，關閉輸出以保護系統。
• ?故障檢測與恢復?：在檢測到故障時，關閉輸出，并在故障條件清除后嘗試自動恢復。

五、電氣特性

• ?工作電壓范圍?：-V至-V，瞬態電壓承受能力達-V。
• ?輸出電流?：FLT和PG引腳最大連續輸出電流為mA。
• ?UV/OV閾值?：可編程，UV閾值范圍為-.V至-.V，OV閾值范圍為.V至.V。
• ?電流限制閾值?：通過外部感測電阻設置，最大感測電壓為mV。
• ?故障定時器?：通過外部電容設置故障超時時間。

六、封裝與尺寸

• ?封裝類型?：引腳SOIC和TSSOP封裝。
• ?封裝尺寸?：具體尺寸請參考數據手冊中的封裝圖。

七、應用信息

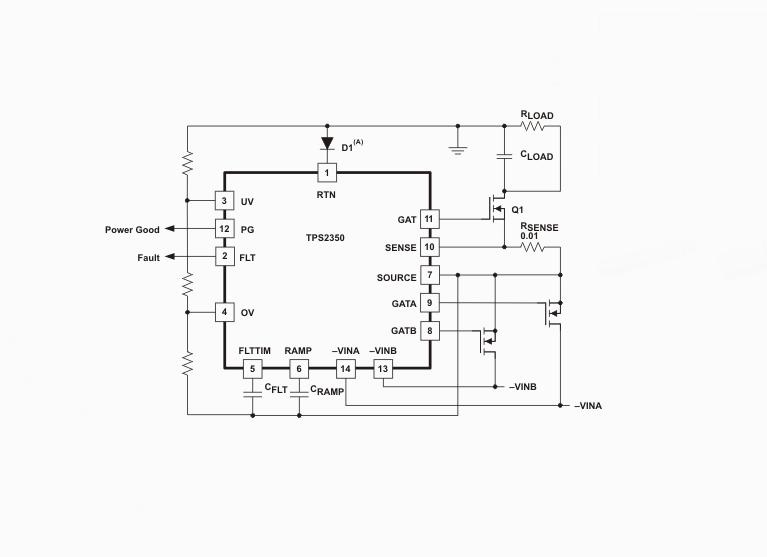

• ?典型應用電路?：數據手冊中提供了詳細的典型應用電路圖，展示了如何連接TPS及其外圍元件。
• ?設計考慮?：包括感測電阻的選擇、涌入電流斜率的設置、UV/OV閾值的編程等。
• ?布局指南?：建議將TPS放置在靠近輸入連接器的位置，以減少跡線電感。

八、文檔支持

• 數據手冊提供了詳細的引腳配置、電氣特性、功能描述、應用信息和封裝尺寸等。
• 相關的應用筆記和社區資源鏈接可幫助用戶更好地理解和使用TPS。
