TPS2459 熱插拔控制器執行所有必要的電源接口功能，以實現 AdvancedMC? （高級夾層卡）。完全集成的 3.3V 通道提供浪涌控制、 過流保護和 FET ORing。12V 通道使用外部 FET 和感應電阻器。3.3V 電流限值在出廠時設置為 AdvancedMC? 兼容水平 而 12V 電流限制則使用外部感應電阻器進行編程。精確的電流 TPS2459的感應比較器滿足較窄的 ATCA? AdvancedMC? 電流限制 要求。
*附件：tps2459.pdf

特性

• 符合 ATCA AdvancedMC? 標準
• AdvancedMC? 模塊的完全功率控制
• 獨立可編程的 12V 電流限制和快速跳閘
• 用于 MicroTCA 的 3.3V 和 12V FET ORing 控制
• 如果 3.3V 輸出關閉，則 12V 輸出關閉
• 內部 3.3V 電流限制和 ORing
• 我^2^C 電源正常和故障報告
• 我^2^C? 可編程故障時間和限值
• 用于 3.3V 和 12V 通道的 FET 狀態位
• 用于 12V 和 3.3V 的負載電流監視器
• 32 引腳 QFN 封裝

參數

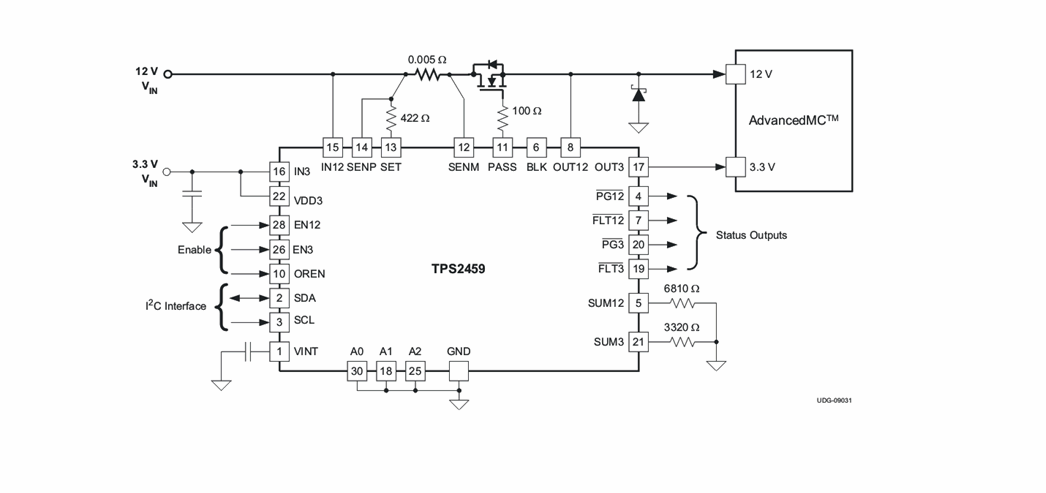

方框圖

1. 產品概述

TPS9 是一款專為AdvancedMC?（高級夾層卡）設計的2V/.V熱插拔和ORing控制器，支持I2C?接口和負載電流監測。它符合ATCA AdvancedMC?和MicroTCA?規范，適用于需要獨立可編程電流限制和快速故障響應的系統。

2. 主要特性

• ?ATCA AdvancedMC?兼容?：支持ATCA載體板和AdvancedMC?插槽。
• ?獨立可編程電流限制?：V和3.3V通道均可獨立編程電流限制和快速跳閘閾值。
• ?I2C?接口?：提供I2C?接口用于配置和監控電源狀態。
• ?負載電流監測?：具有V和3.3V通道的負載電流監測功能。
• ?熱插拔控制?：支持熱插拔操作，保護系統和負載免受瞬態電流沖擊。
• ?ORing控制?：支持V通道的外部FET ORing控制，實現冗余電源系統。
• ?故障報告?：通過I2C?接口報告電源故障和狀態。

3. 功能描述

• ?控制邏輯和電源上電復位?：內部電路從預調節器供電，確保穩定啟動。
• ?使能功能?：通過外部使能引腳和I2C?接口控制通道使能。
• ?電源良好（PG）輸出?：當輸出電壓超過設定閾值時，PG引腳拉低。
• ?故障（FLT）輸出?：當通道進入電流限制狀態并持續足夠時間時，F(xiàn)LT引腳拉低。
• ?電流限制和快速跳閘?：每個通道均具有電流限制和快速跳閘功能，保護電路免受短路和過流損害。
• ?ORing操作?：支持V通道的外部FET ORing，實現電源冗余。
• ?故障計時器?：可編程故障計時器，用于在電流限制狀態下超時后關閉通道。

4. 電氣特性

• ?輸入電壓范圍?：2V通道.V至V，3.3V通道V至4V。
• ?輸出電壓?：2V和.V通道均可調節輸出電壓。
• ?電流限制?：V通道可編程電流限制，3.3V通道內部固定電流限制。
• ?故障時間?：可編程故障時間，范圍從0.ms至.5ms。
• ?I2C?接口特性?：支持標準I2C?通信協議，包括地址編程和狀態寄存器訪問。

5. 應用指南

• ?系統設計?：考慮電源上電順序、負載特性和故障響應時間等因素。
• ?布局建議?：關鍵信號線（如使能引腳、PG引腳、FLT引腳）應盡可能短，以減少噪聲和干擾。
• ?散熱管理?：在高功率應用中，確保TPS具有良好的散熱條件。
• ?冗余電源設計?：對于需要冗余電源的系統，使用外部FET實現2V通道的ORing控制。

6. 封裝與訂購信息

TPS9 提供引腳QFN封裝，具體封裝尺寸、引腳配置和訂購信息可參考數據手冊的封裝選項附錄部分。
