TPS2474x 是一款適用于 2.5V 至 18V 系統的集成 ORing 和熱插拔控制器。 它精確且可編程的保護設置有助于設計高功率、高 隔離故障至關重要的可用性系統。
*附件：tps24740.pdf

可編程電流限制、快速關斷和故障定時器可保護負載和電源 在故障情況下，例如熱 - 短路。快速關斷閾值和響應時間可以是 經過調整，以確保對實際故障的快速響應，同時避免令人討厭的跳閘。可編程 SOA （安全工作區）保護和浪涌定時器可確保 MOSFET 在所有工作期間的安全 條件。在斷言電源正常后，TPS2474x 會在過流事件期間運行故障定時器。 但不限流。故障定時器到期后關閉。兩個獨立的定時器 （浪涌/故障）允許用戶根據系統要求定制保護。The ORing TPS2474x 的功能允許用戶對反向電壓閾值和響應時間進行編程 協助設計冗余電源系統。

特性

• 2.5V 至 18V 總線作（最大 30V 絕對值）
• 可編程保護設置：
  • 電流限制：10mV 時為 ±5%
  • 快速跳閘：20mV 時為 ±10%
  • 反向電壓：–1 mV 時為 ±1mV
• 用于快速跳閘和
  反向電壓的可編程響應時間
• 可編程 FET SOA 保護
• 雙定時器 （浪涌/故障）
• 可互換的熱插拔和 ORing
• 模擬電流監視器（25mV 時為 1%）
• 故障和電源正常狀態標志
• UV 和 OV 防護
• 用于熱插拔和 ORing 的獨立 EN
• 4 毫米 × 4 毫米 24 引腳 QFN
• 40 = 鎖存，41 = 重試，42 = 快速閉鎖

參數

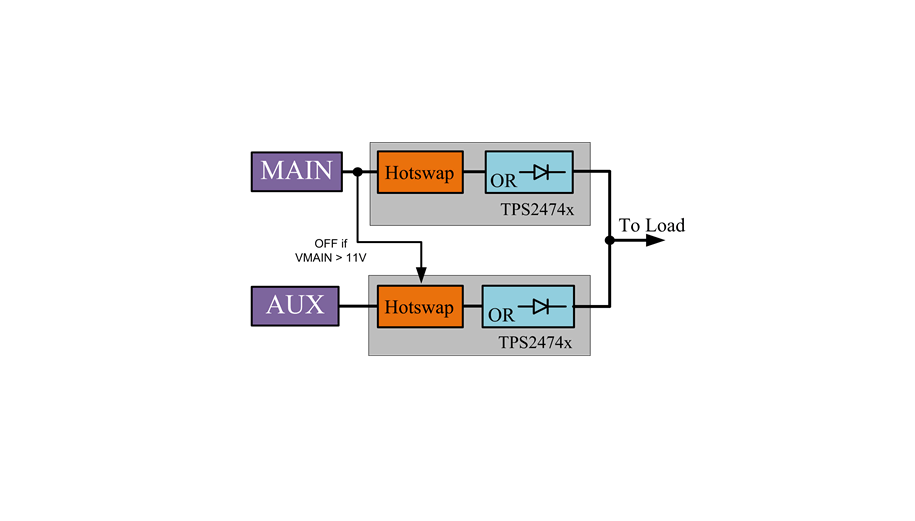

方框圖

tps24740.pdf 總結

1. 產品概述

?TPS2474x? 是一款集成ORing和Hot Swap控制器，適用于2.5V至18V的系統，提供精確的可編程保護設置，適用于需要隔離故障的高功率、高可用性系統。

2. 主要特性

• ?操作電壓范圍?：2.5V至18V（絕對最大值為30V）
• ?可編程保護設置?：包括電流限制、快速跳閘、反向電壓保護等
• ?獨立的Hot Swap和ORing控制?：允許用戶根據需要編程和配置
• ?故障計時器?：提供可編程的故障響應時間
• ?模擬電流監控?：提供電流信息給微控制器
• ?小型封裝?：4mm × 4mm 24引腳QFN封裝

3. 應用領域

• ?企業存儲?
• ? 電源復用（Power Muxing） ?
• ?冗余電源供應?
• ?電池備份系統?

4. 功能模塊

4.1 內部電源ORing

• ORing功能從內部總線（V_INT）供電，確保TPS2474x在輸入或輸出短路到地時仍能正常工作。

4.2 使能和過壓保護

• Hot Swap和ORing部分可以分別通過ENHS和ENOR引腳獨立使能。
• 如果OV引腳電壓超過1.35V，Hot Swap和ORing MOSFET都將關閉。

4.3 電流限制和功率限制

• 電流限制和功率限制可編程，以保護負載、電源和Hot Swap MOSFET。
• 在啟動期間，控制環路將調節柵極電壓，確保MOSFET的電流和功耗不超過預設閾值。

4.4 兩級保護

• 在正常操作期間，如果電流在電流限制和快速跳閘閾值之間，將運行計時器。
• 一旦電流超過快速跳閘閾值，柵極將立即被拉低。

4.5 雙計時器（TFLT和TINR）

• TPS2474x具有兩個計時器引腳，允許用戶根據系統需求定制保護設置。
• TINR通常在MOSFET應力期間運行，而TFLT則在負載電流超過限制時運行。

4.6 可編程反向電壓閾值

• 通過R_RV和C_RV設置反向電壓閾值，保護ORing MOSFET免受反向電流損害。

4.7 模擬電流監控

• 提供IMON和IMONBUF兩個模擬電流監控輸出，用于電流監測。

4.8 電源良好標志

• PGHS引腳在Hot Swap使能且VDS低于240mV時被斷言，用于控制下游DC/DC轉換器。

5. 封裝與尺寸

• ?封裝類型?：24引腳QFN（4mm × 4mm）

6. 典型應用電路

• 提供了ORing然后Hot Swap和Hot Swap然后ORing兩種典型應用電路，包括詳細的元件選擇和計算步驟。

7. 設計指南

• ?元件選擇?：詳細介紹了如何選擇R_SNS、C_FSTP、Hot Swap和ORing MOSFET等關鍵元件。
• ?穩定性考慮?：提供了確保控制環路穩定性的指南。
• ?布局建議?：給出了布局的最佳實踐，以減少噪聲干擾和提高系統性能。

8. 系統示例

• 提供了TPS2474x在電池備份、優先級復用、多負載多電源、冗余DC/DC應用中的系統級示例，展示了其靈活性和廣泛應用。
