TPS22970 是一款節省空間的小型負載開關，具有受控導通功能，可減少浪涌電流。該器件包含一個 N 溝道 MOSFET，可在 0.65 V 至 3.6 V 的輸入電壓范圍內工作，脈沖開關電流高達 4 A。集成電荷泵對 NMOS 開關進行偏置，以實現最小的開關導通電阻（R 上 ).該開關由開和關輸入（ON）控制，該輸入能夠直接與低壓控制信號連接。

當結溫高于閾值時，TPS22970 能夠進行熱關斷，從而關閉開關。當結溫穩定到安全范圍時，開關再次打開。
*附件：tps22970.pdf

TPS22970 具有一個 150 Ω 片上電阻器，可在開關禁用時對輸出進行快速放電，以避免下游負載的浮動電源導致任何未知狀態。

TPS22970 具有內部控制的上升時間，以減少浪涌電流。

TPS22970 采用超小型、節省空間的 8 引腳 WCSP 封裝，可在 –40°C 至 +105°C 的自然空氣溫度范圍內工作。

特性

輸入電壓范圍（V 在）：0.65 V 至 3.6 V
導通電阻
- R上V 時 = 4.7 mΩ（典型值）在 ≥ 1.8 V
- R上V 時 = 5.1 mΩ（典型值）在 = 1.05 伏
- R上V 時 = 6.4 mΩ（典型值）在 = 0.65 伏
最大連續開關電流（I ~~麥克斯~~ ）： 4 安培
ON 狀態（I Q ）：V 時為 30 μA（典型值）在 > 1.2 V
關閉狀態（I 標清）：V 時為 1 μA（典型值）在 > 1.8 V
受控轉換速率以避免浪涌電流
- 3.6 V 導通時間（t 上）： 1530 微秒
- 0.65 V 導通時間（t 上）： 815 微秒
低閾值使能（ON）支持使用低至 0.9 V （V 的邏輯） ~~IH 系列~~ ）的 Logic
熱關斷（T 標清 )
快速輸出放電（QOD）：150-Ω（典型值）

參數

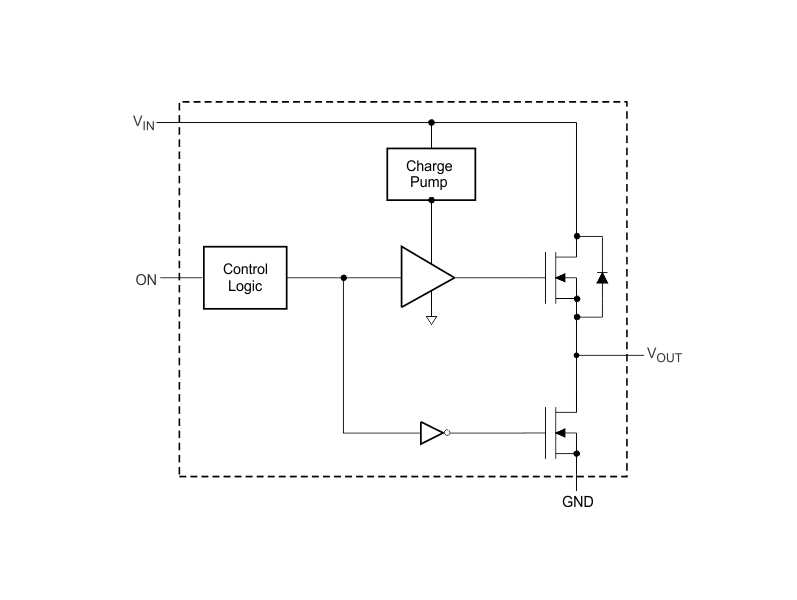

方框圖

1. 概述

TPS22970是一款小型、節省空間的負載開關，具有控制開啟時間以限制涌入電流的功能。它采用N溝道MOSFET，可在0.65V至3.6V的輸入電壓范圍內工作，并支持高達4A的脈沖開關電流。該器件集成了控制邏輯、驅動器、電源和輸出放電FET，無需額外的外部組件。

2. 主要特性

?輸入電壓范圍?：0.65V至3.6V
? 開啟電阻（R ON） ?：
- V IN ≥1.8V時，典型值為4.7mΩ
- V IN =1.05V時，典型值為5.1mΩ
- V IN =0.65V時，典型值為6.4mΩ
? 最大連續開關電流（I MAX） ?：4A
? 開啟狀態靜態電流（I Q） ?：V IN >1.2V時，典型值為30μA
? 關閉狀態靜態電流（I SD） ?：V IN >1.8V時，典型值為1μA
?控制開啟時間以避免涌入電流?：
- 3.6V開啟時間（t ON）：1530μs
- 0.65V開啟時間（t ON）：815μs
? 低閾值使能（ON） ?：支持低至0.9V的邏輯電平
? 熱關斷（T SD） ?
? 快速輸出放電（QOD） ?：典型值為150Ω

3. 應用

筆記本、平板電腦
工業PC
智能手機
電信
存儲設備

4. 功能描述

?開啟與關閉控制?：通過ON引腳控制開關狀態，ON引腳與標準GPIO邏輯兼容，可與任何具有1.2V、1.8V、2.5V或3.3V GPIO的微控制器配合使用。
? 快速輸出放電（QOD） ?：當開關禁用時，在VOUT和GND之間連接一個放電電阻，防止輸出浮動。

5. 封裝與尺寸

封裝類型：8引腳WCSP（YZP）
尺寸：1.90mm × 0.90mm

6. 熱特性

? 結到環境熱阻（R θJA） ?：130°C/W
? 結到頂部外殼熱阻（R θJC(top)） ?：54°C/W
? 結到板熱阻（R θJB） ?：51°C/W

7. 電氣特性

? 開啟電阻（R ON） ?：隨輸入電壓和溫度變化，例如在25°C下，V IN ≥1.8V時R ON 為4.7mΩ至8.5mΩ。
? 輸出下拉電阻（R PD） ?：V IN =3.6V時，典型值為150Ω；V IN =0.65V時，典型值為710Ω。
?熱關斷閾值?：結溫升至170°C時觸發。

8. 開關特性

? 開啟時間（t ON） ?：隨輸入電壓和負載條件變化，例如在V IN =3.6V、C L =0.1μF、R L =10Ω時，典型值為1530μs。
? 關閉時間（t OFF） ?：同樣隨輸入電壓和負載條件變化，例如在V IN =3.6V、C L =0.1μF、R L =10Ω時，典型值為3.2μs。
