TPS22975 產品系列由兩個器件組成：TPS22975 和 TPS22975N。每個器件都是一個單通道負載開關，可提供可配置的上升時間，以最大限度地減少浪涌電流。該器件包含一個 N 溝道 MOSFET，可在 0.6 V 至 5.7 V 的輸入電壓范圍內工作，并支持 6 A 的最大連續電流。該開關由開和關輸入 （ON） 控制，該輸入能夠直接與低壓控制信號連接。TPS22975具有一個可選的 230 Ω片上負載電阻器，可在開關關閉時進行快速輸出放電。
*附件：tps22975.pdf

TPS22975采用節省空間的小型 2mm × 2mm 8 引腳 SON 封裝 （DSG），并帶有集成導熱墊，可實現高功率耗散。該器件的額定工作溫度范圍為 –40°C 至 +105°C 的自由空氣溫度。

特性

• 集成單通道負載開關
• 輸入電壓范圍：0.6 V 至 V偏見
• V偏見電壓范圍：2.5 V 至 5.7 V
• 導通電阻 （R 上 )
  • R上VIN = 0.6 V 至 5.7 V、V 時 = 16 mΩ（典型值） 偏見 = 5.7 伏
• 最大連續開關電流 6A
• 低靜態電流
  • V 時為 37 μA（典型值） 在 = V 偏見 = 5 伏
• 低控制輸入閾值支持使用
  1.2V、1.8V 、2.5V 和 3.3V 邏輯
• 可配置的上升時間
• 熱關斷
• 快速輸出放電 （QOD）（可選）
• 帶導熱墊的 SON 8 引腳封裝
• ESD 性能測試符合 JESD 22 標準
  • 2000V HBM 和 1000V CDM

參數

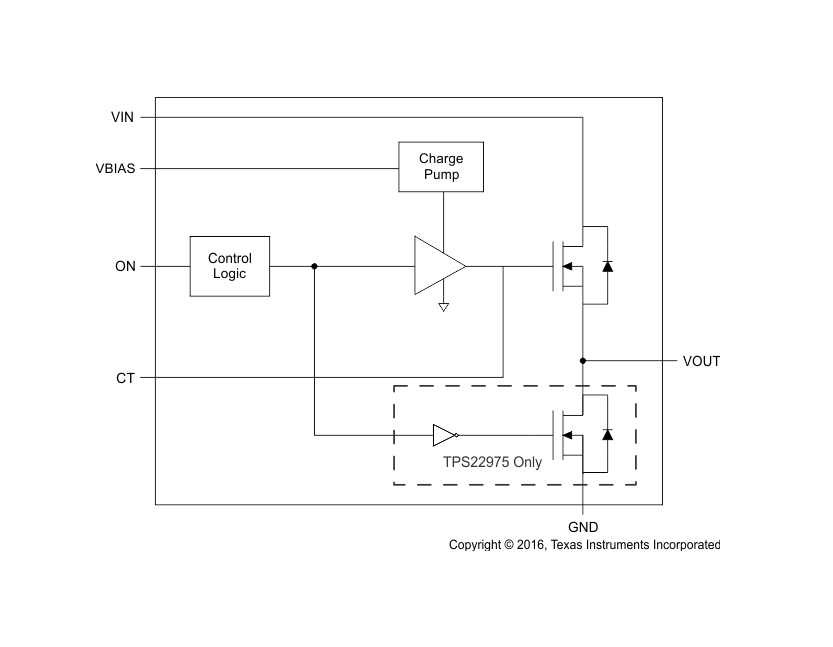

方框圖

1. 產品概述

• ?類型?：5.7V, 6A, 16mΩ單通道負載開關
• ?特點?：
  • 集成單通道負載開關
  • 輸入電壓范圍：0.6V至VBIAS（2.5V至5.7V）
  • 可配置上升時間
  • 低靜態電流（37μA @ VIN = VBIAS = 5V）
  • 可選快速輸出放電（QOD）功能
  • 小型SON 8引腳封裝，帶熱墊
  • ESD性能：±2000V HBM, ±1000V CDM

2. 應用場景

• 超極本
• 筆記本和平板電腦
• 消費類電子產品
• 機頂盒和住宅網關
• 電信系統
• 固態硬盤（SSD）

3. 主要特性

• ?低導通電阻?：RON = 16mΩ（典型值）
• ?最大連續開關電流?：6A
• ?控制輸入閾值低?：支持1.2V、1.8V、2.5V和3.3V邏輯
• ?熱關斷保護?：結溫超過160°C時自動關斷
• ?快速輸出放電?：可選230Ω內部放電電阻，防止輸出懸浮

4. 電氣特性

• ?靜態電流?：37μA（典型值）@ VIN = VBIAS = 5V
• ?關斷電流?：2.3μA（典型值）@ VBIAS = 5V
• ?導通電阻?：RON隨VIN和VBIAS變化，范圍在16mΩ至26mΩ之間
• ?上升/下降時間?：可通過CT引腳上的電容調整，典型值從幾微秒到幾百微秒不等

5. 功能描述

• ?可調上升時間?：通過CT引腳上的電容設置，減少大容性負載引起的浪涌電流
• ?快速輸出放電?：當開關關閉時，可選的內部放電電阻迅速放電輸出電容，防止輸出懸浮
• ?熱關斷?：結溫超過160°C時自動關閉開關，保護器件免受過熱損壞

6. 封裝與尺寸

• ?封裝類型?：8引腳SON（DSG）封裝，2mm × 2mm，帶熱墊
• ?熱阻?：θJA = 74.8°C/W

7. 布局與熱考慮

• ?布局指南?：所有跡線應盡可能短，輸入和輸出電容應靠近器件放置，以減少寄生電感的影響
• ?熱考慮?：最大結溫應限制在125°C以下，使用公式計算最大允許功耗，并注意板級布局對熱阻的影響

8. 文檔與支持

• 提供數據手冊、PSpice瞬態模型、相關文檔鏈接和社區資源
• 可通過TI社區獲取快速的設計幫助和技術支持

9. 注意事項

• 使用過程中需遵守靜電放電（ESD）防護措施
• 設計時應確保符合所有安全、監管和其他要求
