TPS22976 產品系列由三個器件組成：TPS22976、TPS22976A 和 TPS22976N。每個器件都是一個具有受控導通功能的雙通道負載開關。該器件包含兩個 N 溝道 MOSFET，可在 0.6 V 至 5.7 V 的輸入電壓范圍內工作，并且每個通道可支持 6 A 的最大連續電流。每個開關都由一個開和關輸入（ON1 和 ON2）獨立控制，該輸入可以直接與低壓控制信號接口。當結溫高于閾值時，TPS22976 能夠進行熱關斷，從而關閉開關。當結溫穩定到安全范圍時，開關再次打開。TPS22976 還提供可選的集成 230 Ω片上負載電阻器，用于在開關關閉時進行快速輸出放電。
*附件：tps22976.pdf

該TPS22976采用節省空間的小型 3 mm × 2 mm 14 SON 封裝（DPU），并帶有集成導熱墊，可實現高功率耗散。該器件的特性是在 –40°C 至 105°C 的自由空氣溫度范圍內工作。

特性

集成雙通道負載開關
輸入電壓范圍：0.6 V 至 VBIAS
VBIAS 電壓范圍：2.5 V 至 5.7 V
導通電阻
- VIN = 0.6 V 至 5 V、VBIAS = 5 V 時，RON = 14 mΩ（典型值）
- VIN = 0.6 V 至 2.5 V、VBIAS = 2.5 V 時，RON = 18 mΩ（典型值）
每個通道的最大連續開關電流為 6A
TPS22976、TPS22976N 的靜態電流
- VIN = VBIAS = 5 V 時為 37 μA（典型值，兩個通道）
- VIN = VBIAS = 5 V 時為 35 μA（典型值，單通道）
TPS22976A 的靜態電流
- VIN = VBIAS = 5 V 時為 85 μA（典型值，兩個通道）
- VIN = VBIAS = 5 V 時為 83 μA（典型值，單通道）
控制輸入閾值支持使用 1.2V、1.8V 、2.5V 和 3.3V 邏輯
可配置的上升時間
快速導通時間（TPS22976A）
- VIN = 1.05V 時 tON = 17μs
熱關斷
快速輸出放電（QOD）（可選）
SON 14 引腳封裝，帶導熱墊
ESD 性能測試符合 JESD 22 標準
- 2 kV HBM 和 1 kV CDM

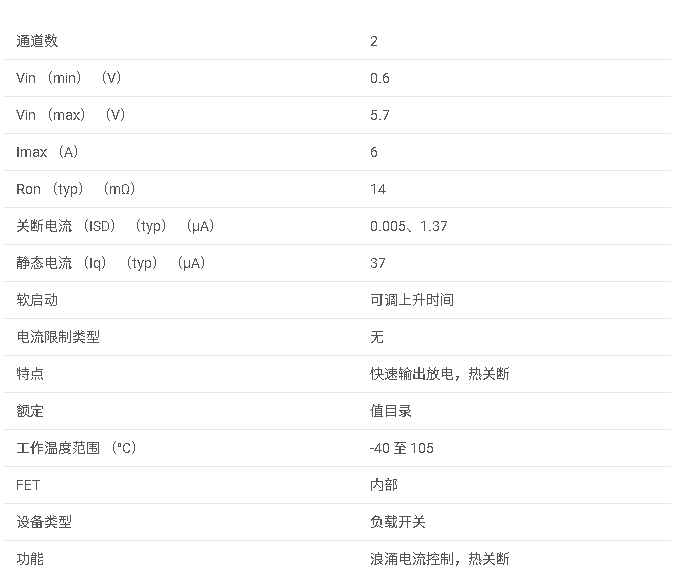

參數

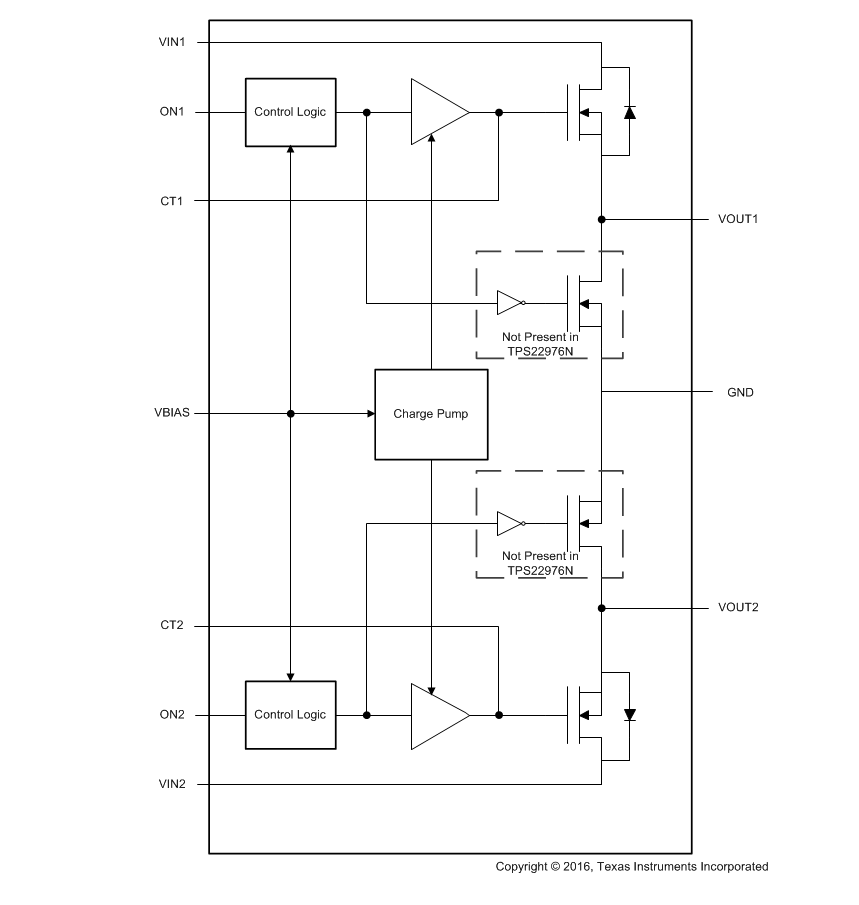

方框圖

1. 產品概述

?類型?：5.7V, 6A, 14-mΩ雙通道負載開關
?特點?：
- 集成雙通道負載開關
- 輸入電壓范圍：0.6V至V_BIAS
- V_BIAS電壓范圍：2.5V至5.7V
- 典型導通電阻（R_ON）：14mΩ（V_IN=0.6V至5V, V_BIAS=5V），18mΩ（V_IN=0.6V至2.5V, V_BIAS=2.5V）
- 每通道最大連續開關電流：6A
- 控制輸入閾值支持1.2V、1.8V、2.5V和3.3V邏輯
- 可配置上升時間
- 快速開啟時間（TPS22976A）：t_ON=17μs（V_IN=1.05V）
- 熱關斷保護
- 可選快速輸出放電（QOD）功能
- 14引腳SON封裝，帶熱焊盤

2. 電氣特性

?靜態電流?：
- TPS22976/TPS22976N：典型值37μA（雙通道），35μA（單通道）
- TPS22976A：典型值85μA（雙通道），83μA（單通道）
?關斷電流?：
- V_IN關斷電流：每通道最大11.3μA（V_IN=5V），0.8μA（V_IN=0.6V）
- V_BIAS關斷電流：最大2.3μA
?熱關斷閾值?：典型值160°C，遲滯20°C
?輸出下拉電阻?（R_PD）：典型值230Ω

3. 開關特性

?開啟時間?（t_ON）：
- TPS22976：典型值2390μs（V_IN=5V, V_BIAS=5V）
- TPS22976A：典型值350μs（V_IN=5V, V_BIAS=5V）
?關斷時間?（t_OFF）：典型值3μs
?上升時間?（t_R）：
- TPS22976：典型值1770μs（V_IN=5V, V_BIAS=5V）
- TPS22976A：典型值263μs（V_IN=5V, V_BIAS=5V）
?下降時間?（t_F）：典型值2μs
