TPS22953/54 是具有受控導通功能的小型單通道負載開關。這器件包含一個 N 溝道 MOSFET，可在 0.7 V 至 5.7 V 的輸入電壓范圍內工作并且可以支持最大 5 A 的連續電流。

集成可調欠壓鎖定（UVLO）和可調電源良好（PG） Threshold 提供電壓監控以及穩健的電源排序功能?？烧{節的上升時間該器件的控制大大降低了各種大容量負載電容的浪涌電流，從而減少或消除電源壓降。該開關由 on 獨立控制以及關斷輸入（EN），它能夠直接與低壓控制信號連接。一個該器件集成了 15 Ω片上負載，可在開關禁用。增強型快速輸出放電（QOD）在通電后短時間內保持活動狀態從設備中取出以完成輸出放電。
*附件：tps22954.pdf

TPS22953/54 采用小型、節省空間的 10 SON 封裝，集成了導熱墊可實現高功率耗散。該設備的特點是在自由空氣溫度范圍為 –40°C 至 +105°C。

特性

集成單通道負載開關
輸入電壓范圍：0.7 V 至 5.7 V
R上電阻
- R上V 時 = 14 mΩ 在 = 5 V （V 偏見 = 5 V）
最大連續開關電流 5A
可調欠壓鎖定閾值（UVLO）
帶電源正常（PG）指示器的可調電壓監控器
可調輸出轉換速率控制
增強型快速輸出放電在斷電后保持活動狀態（僅限 TPS22954）
- 15 Ω（典型值）在 10 ms 內放電 100 μF
禁用時反向電流阻斷（僅限 TPS22953）
啟用后 Supervisor 故障檢測后自動重啟
熱關斷
低靜態電流 ≤ 50 μA
帶導熱墊的 SON 10 引腳封裝
ESD 性能測試符合 JESD 22 標準
- 2kV HBM 和 750V CDM

參數

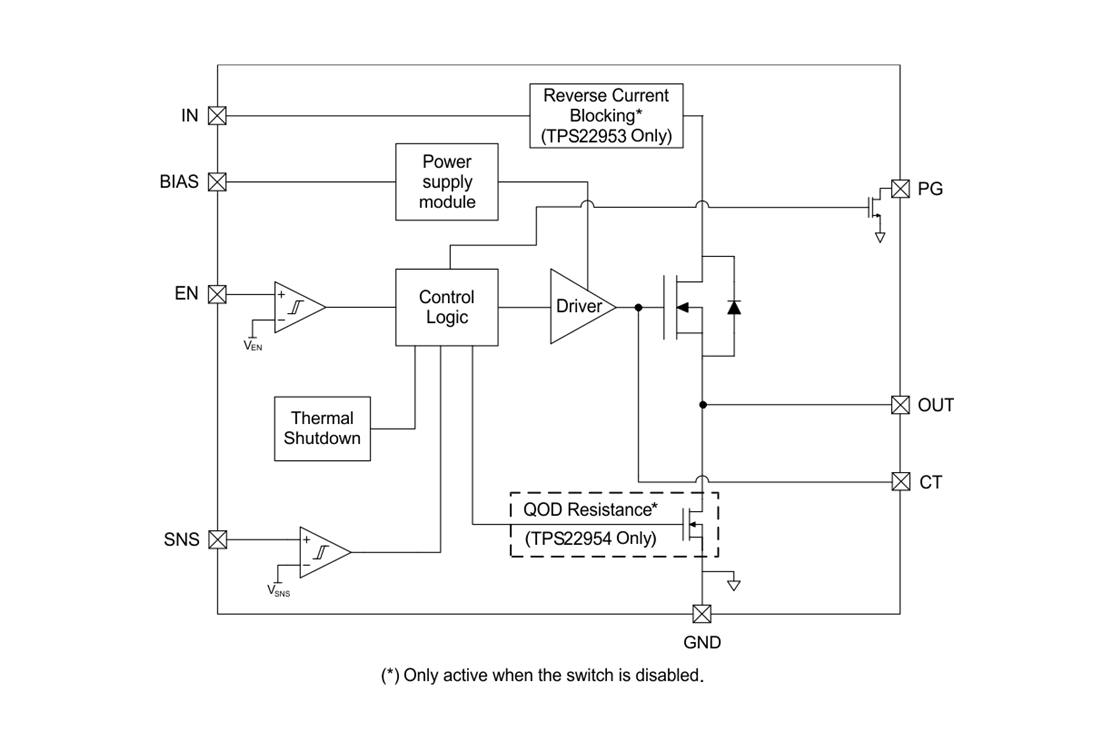

方框圖

1. 產品概述

TPS22954 是一款集成單通道負載開關，具有 5.7V 輸入電壓范圍和 5A 最大連續開關電流。該器件采用低導通電阻（RON）的 N-channel MOSFET，適用于多種應用，包括固態硬盤、嵌入式和工業 PC、超薄本和筆記本電腦、臺式機、服務器和電信系統。

2. 主要特性

?集成單通道負載開關?
?輸入電壓范圍?：0.7V 至 5.7V
?最大連續開關電流?：5A
?低導通電阻?：RON = 14mΩ（VIN = 5V, VBIAS = 5V）
?可調欠壓鎖定（UVLO）閾值?
?可調電源良好（PG）指示閾值?
?可調輸出上升斜率控制?
? 增強型快速輸出放電（QOD） ?：在電源移除后，15Ω 負載在 10ms 內放電 100μF 電容
?熱關斷保護?
?低靜態電流?：≤50μA
?小型 SON 10 引腳封裝，帶散熱墊?
?ESD 性能?：符合 JESD 22 標準，HBM 2kV，CDM 750V

3. 功能描述

? 開/關控制（EN 引腳） ?：通過 EN 引腳控制開關狀態，支持低電壓控制信號直接接口。
? 電壓監測（SNS 引腳） ?：SNS 引腳可用于監測輸出電壓或其他電壓軌，與 PG 引腳配合實現電源排序。
? 電源良好（PG 引腳） ?：僅在 EN 和 SNS 引腳電壓均超過閾值時，PG 引腳輸出高電平。
?故障檢測與自動重啟?：SNS 引腳電壓低于閾值時，負載開關關閉并在 tRESTART 時間后自動重啟（如果 EN 引腳仍高于閾值）。
? 快速輸出放電（QOD） ?：在開關禁用后，集成 15Ω 負載快速放電輸出電容。
? 反向電流阻斷（TPS22953 功能） ?：在開關禁用時，自動阻斷反向電流。
?熱關斷?：結溫超過 TSD 時，自動關閉輸出。

4. 應用領域

固態硬盤（SSD）
嵌入式和工業 PC
超薄本和筆記本電腦
臺式機
服務器
電信系統

5. 封裝與尺寸

提供 DSQ（10 引腳，2.00mm x 2.00mm）和 DQC（10 引腳，2.00mm x 3.00mm）SON 封裝選項

6. 電氣特性

?供電電流?：在 VBIAS = 5V，VIN = 0.7V 至 5.7V，TA = 25°C 時，靜態電流 IQ,BIAS 典型值為 45μA，關閉電流 ISD,BIAS 典型值為 8μA。
?導通電阻?：在 VIN = 5V，VBIAS = 5V，TA = 25°C 時，RON 典型值為 14mΩ。
?熱關斷閾值?：TSD = 150°C，滯回 TSD_HYS = 20°C。
