TPS2295x-Q1 是具有受控導通功能的小型單通道負載開關。這些器件包含一個 N 溝道 MOSFET，可在 0.7 V 至 5.7 V 的輸入電壓范圍內工作，并支持 5 A 的最大連續電流。
*附件：tps22953-q1.pdf

集成的可調欠壓鎖定 （UVLO） 和可調電源良好 （PG） 閾值提供電壓監控以及強大的電源排序功能。該器件的可調上升時間控制大大降低了各種大容量負載電容的浪涌電流，從而減少或消除了電源壓降。該開關由開/關輸入 （EN） 獨立控制，該輸入能夠直接與低壓控制信號連接。該器件中集成了一個 15 Ω 的片上負載，以便在開關禁用時對輸出進行快速放電。增強的快速輸出放電 （QOD） 在設備斷電以完成輸出放電后短時間保持活動狀態。

TPS2295x-Q1 采用小型、節省空間的 10SON 封裝，并帶有集成導熱墊，可實現高功率耗散。該器件的額定工作溫度范圍為 –40°C 至 +125°C 的空氣溫度。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
• 集成單通道負載開關
• 輸入電壓范圍：0.7 V 至 5.7 V
• R上電阻
  • R上V 時 = 14 mΩ 在 = 5 V （V 偏見 = 5 V）
• 最大連續開關電流為 5A
• 可調欠壓鎖定閾值 （UVLO）
• 帶電源正常 （PG） 指示燈的可調電壓監控器
• 可調輸出轉換速率控制
• 增強型快速輸出放電在斷電后保持活動狀態（僅限 TPS22954-Q1）
  • 15 Ω（典型值）可在 10 ms 內放電 100 μF
• 禁用時反向電流阻斷（僅限 TPS22953-Q1）
• 啟用后，在檢測到 Supervisor 故障后自動重啟
• 熱關斷
• 低靜態電流 ≤ 50 μA
• SON 10 引腳封裝，帶導熱墊
• ESD 性能測試符合 JESD 22 標準
  • 2kV HBM 和 750V CDM

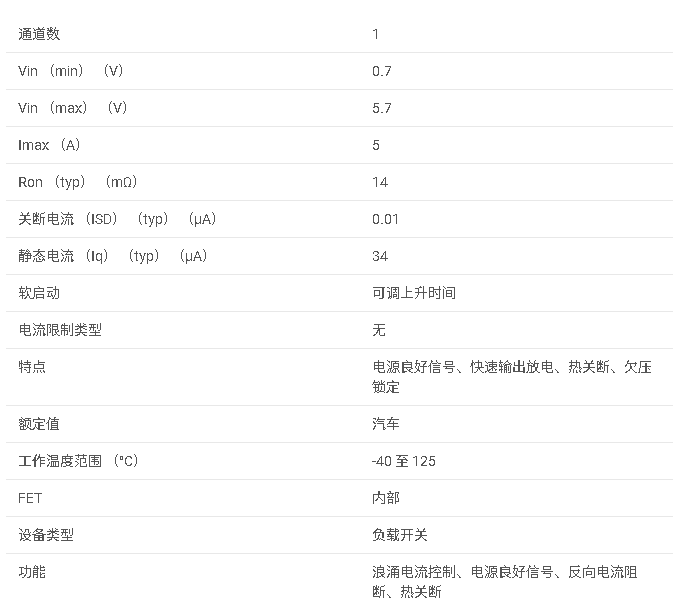

參數

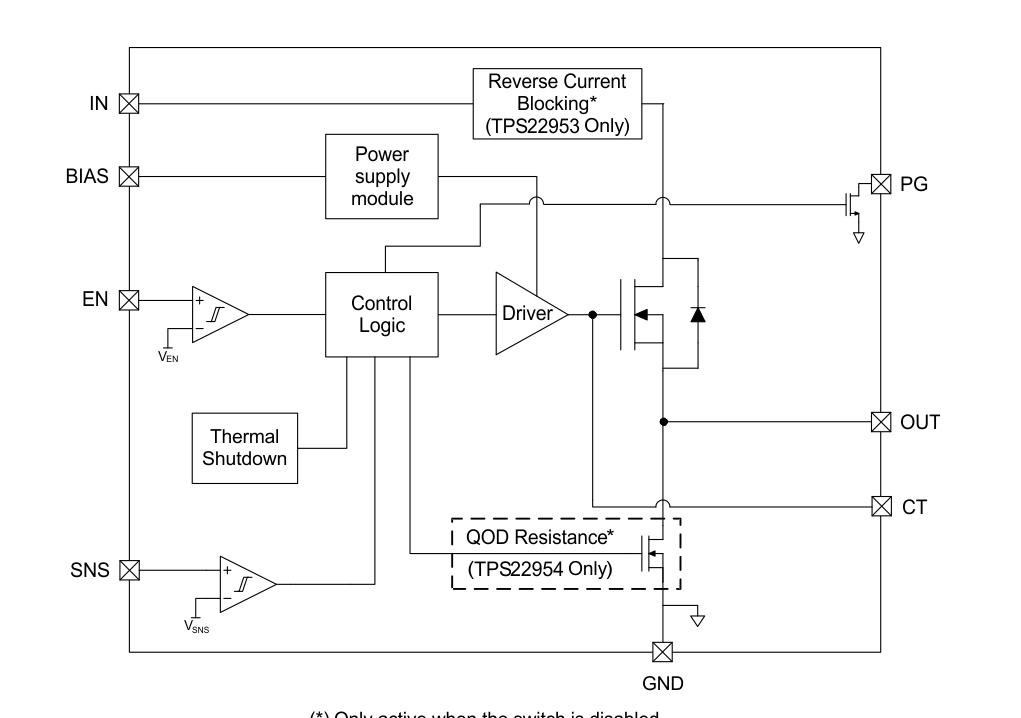

方框圖

概述

TPS22953-Q1是一款專為汽車應用設計的5.7V、5A、14mΩ內阻的負載開關。它通過了AEC-Q100認證，適用于-40°C至125°C的環境工作溫度范圍，具有集成單通道負載開關、可調欠壓鎖定閾值（UVLO）、可調電源良好（PG）指示器、可調輸出斜率控制等功能。

主要特性

• ?AEC-Q100認證?：適用于汽車應用。
• ?寬輸入電壓范圍?：0.7V至5.7V。
• ?低內阻?：14mΩ（V_IN = 5V, V_BIAS = 5V）。
• ?高電流能力?：最大連續開關電流5A。
• ?可調UVLO?：通過外部電阻分壓器調整欠壓鎖定閾值。
• ?可調PG指示器?：通過外部電阻分壓器調整電源良好指示閾值。
• ?輸出斜率控制?：通過CT引腳連接的外部電容調整輸出上升斜率，限制涌入電流。
• ?反向電流阻斷?：當設備禁用時，自動阻斷反向電流（TPS22953-Q1特有）。
• ?快速輸出放電?：增強型快速輸出放電功能，在設備關閉后繼續放電（TPS22954-Q1特有）。
• ?熱關斷保護?：防止設備因過熱而損壞。
• ?小型封裝?：10引腳SON封裝，節省空間。

應用

• ?信息娛樂和集群顯示單元?
• ?ADAS環視系統ECU?
• ?車身控制模塊和網關?

功能描述

• ?使能控制?：通過EN引腳控制開關的開啟和關閉。
• ?電壓監測?：SNS引腳用于監測輸出電壓或其他電壓軌，EN引腳也可配置為監測輸入電壓。
• ?電源良好指示?：PG引腳在電壓穩定時輸出高電平，指示電源良好狀態。
• ?自動重啟?：在檢測到監視器故障后，如果使能信號仍有效，設備將自動重啟。
• ?熱關斷?：當結溫超過閾值時，設備自動關閉以防止過熱。
• ?反向電流阻斷?：當設備禁用時，TPS22953-Q1能迅速阻斷反向電流。
• ?快速輸出放電?：TPS22954-Q1在關閉后，內置的快速輸出放電晶體管能繼續放電輸出電容。

電氣特性

• ?工作電壓范圍?：V_IN = 0.7V至5.7V，V_BIAS = 2.5V至5.7V。
• ?內阻?：R_ON = 14mΩ（典型值，V_IN = 5V, V_BIAS = 5V）。
• ?靜態電流?：I_Q,BIAS = 45μA（典型值，V_BIAS = 2.5V, T_A = 25°C）。
• ?開關時間?：t_ON = 1265μs（典型值，V_IN = 5V, V_EN = V_BIAS = 2.5V, T_A = 25°C）。

封裝與尺寸

• ?封裝類型?：10引腳SON封裝（DQC/DSQ）。
• ?尺寸?：2.00mm × 3.00mm，引腳間距0.5mm。

典型應用電路

• 提供了單設備和并行連接設備的典型應用電路，展示了如何使用TPS22953-Q1進行電源軌保護、電壓監測和電源良好指示。

布局指南

• ?輸入和輸出跡線?：應盡可能短且寬，以容納高電流。
• ?熱墊使用?：應使用通孔將暴露的熱墊連接到電源地平面，以實現良好的熱傳導。
• ?旁路電容?：IN、OUT和BIAS引腳應使用低ESR陶瓷旁路電容旁路到地。
• ?CT電容位置?：CT電容應盡可能靠近設備放置，以最小化寄生跡線電容。

文檔支持

• 提供了數據手冊、應用指南、相關應用筆記和設計資源的支持鏈接。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以快速了解TPS22953-Q1的主要特性、應用、功能描述、電氣特性、封裝與尺寸、典型應用電路、布局指南以及文檔支持。
