TPS22953/54 是具有受控導通功能的小型單通道負載開關。這 器件包含一個 N 溝道 MOSFET，可在 0.7 V 至 5.7 V 的輸入電壓范圍內工作 并且可以支持最大 5 A 的連續電流。
*附件：tps22953.pdf

集成可調欠壓鎖定 （UVLO） 和可調電源良好 （PG） Threshold 提供電壓監控以及穩健的電源排序功能。可調節的上升時間 該器件的控制大大降低了各種大容量負載電容的浪涌電流， 從而減少或消除電源壓降。該開關由 on 獨立控制 以及關斷輸入 （EN），它能夠直接與低壓控制信號連接。一個 該器件集成了 15 Ω片上負載，可在開關 禁用。增強型快速輸出放電 （QOD） 在通電后短時間內保持活動狀態 從設備中取出以完成輸出放電。

TPS22953/54 采用小型、節省空間的 10 SON 封裝，集成了 導熱墊可實現高功率耗散。該設備的特點是在 自由空氣溫度范圍為 –40°C 至 +105°C。

特性

• 集成單通道負載開關
• 輸入電壓范圍：0.7 V 至 5.7 V
• R上電阻
  • R上V 時 = 14 mΩ 在 = 5 V （V 偏見 = 5 V）
• 最大連續開關電流 5A
• 可調欠壓鎖定閾值 （UVLO）
• 帶電源正常 （PG） 指示器的可調電壓監控器
• 可調輸出轉換速率控制
• 增強型快速輸出放電在斷電后保持活動狀態（僅限 TPS22954）
  • 15 Ω（典型值） 在 10 ms 內放電 100 μF
• 禁用時反向電流阻斷 （僅限 TPS22953）
• 啟用后 Supervisor 故障檢測后自動重啟
• 熱關斷
• 低靜態電流 ≤ 50 μA
• 帶導熱墊的 SON 10 引腳封裝
• ESD 性能測試符合 JESD 22 標準
  • 2kV HBM 和 750V CDM

參數

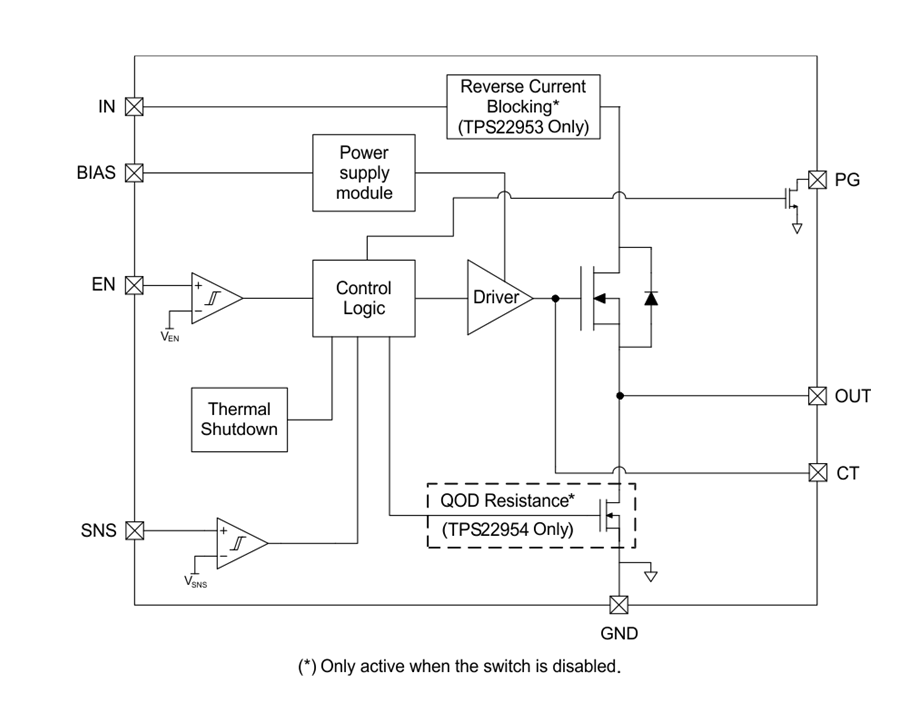

方框圖

1. 產品概述

• ?類型?：5.7V, 5A單通道負載開關
• ?特點?：
  • 集成單通道負載開關
  • 輸入電壓范圍：0.7V至5.7V
  • 5A最大連續開關電流
  • 可調欠壓鎖定閾值（UVLO）
  • 可調電壓監控與電源良好（PG）指示器
  • 可調輸出上升時間控制
  • 增強型快速輸出放電（QOD）功能（TPS22954獨有）
  • 反向電流阻斷功能（TPS22953獨有）
  • 自動重啟功能（故障檢測后）
  • 熱關斷保護
  • 低靜態電流≤50μA
  • SON 10引腳封裝，帶熱焊盤

2. 主要特性

• ?封裝?：WSON (10引腳)
• ?尺寸?：2.00mm x 2.00mm (DSQ), 2.00mm x 3.00mm (DQC)
• ?工作溫度范圍?：-40°C至+105°C
• ?RON電阻?：14mΩ (VIN = 5V, VBIAS = 5V)
• ?快速輸出放電電阻?：15Ω (典型值)

3. 功能描述

• ?開關控制?：通過EN引腳控制開關的開啟和關閉，同時EN引腳可作為UVLO引腳，通過外部電阻分壓器調整UVLO閾值。
• ?電壓監控?：SNS引腳用于監控輸出電壓或其他電壓軌，可通過外部電阻分壓器設置監控閾值。
• ?電源良好（PG）指示器?：當EN和SNS引腳電壓均超過各自閾值時，PG引腳輸出高電平。
• ?自動重啟?：在SNS引腳檢測到故障后，負載開關將關閉，并在一段時間后自動重啟。
• ?反向電流阻斷?：TPS22953在禁用時具有反向電流阻斷功能，限制反向電流。
• ?快速輸出放電?：TPS22954在禁用后，內置15Ω電阻可快速放電輸出電容。

4. 應用場景

• 固態硬盤（SSD）
• 嵌入式和工業PC
• 超極本和筆記本電腦
• 臺式機
• 服務器
• 電信系統

5. 典型應用

• ?限制涌入電流?：通過調整CT引腳的電容值，控制輸出電壓的上升時間，從而限制涌入電流。
• ?電源排序?：利用PG引腳實現多個電源軌的自動排序，避免電源軌重疊導致的涌入電流過大。
• ?監控下游電壓?：SNS引腳可用于監控下游DC/DC轉換器的輸出電壓，確保系統穩定運行。

6. 設計考慮

• ?熱設計?：確保最大結溫不超過熱關斷閾值，合理設計散熱路徑。
• ?電容選擇?：根據應用需求選擇合適的輸入電容和CT引腳電容，以控制輸出電壓的上升時間和涌入電流。
• ?布局布線?：輸入和輸出跡線應盡可能短且寬，以減少寄生電阻和電感；CT電容應盡可能靠近器件放置。

7. 封裝與尺寸

• 提供DSQ和DQC兩種封裝選項，尺寸分別為2.00mm x 2.00mm和2.00mm x 3.00mm。
