TPS22992x 產品系列由兩個器件組成：TPS22992 和 TPS22992S。每個器件都是一個單通道負載開關，帶有一個 8.7mΩ 功率 MOSFET，旨在最大限度地提高高達 5.5 V 和 6 A 的應用中的功率密度。可配置的上升時間為電源排序提供了靈活性，并最大限度地減少了高電容負載的浪涌電流。
*附件：tps22992.pdf

該開關由使能引腳 （ON） 控制，該引腳能夠直接與低壓 GPIO 信號 （V IH 系列 = 0.8 V）。TPS22992x 器件具有一個可選的 QOD 引腳，用于在開關關閉時快速輸出放電，以及下降時間 （t 秋天 ） 的輸出可以通過外部電阻器進行調整。該器件上有一個電源良好 （PG） 信號，指示主 MOSFET 何時完全導通，可用于啟用下游負載。

這兩款 TPS22992x 器件均具有熱關斷功能，以確保在高溫環境中提供保護。TPS22992S 器件還集成了過流保護功能，可防止在運行或啟動期間輸出對地短路時損壞器件。

對于小尺寸應用，TPS22992x 器件采用 1.25 × 1.25mm、0.4mm 間距、8 引腳 WQFN 封裝。TPS22992 器件還提供 1.5 × 1.25 mm、0.5 mm 間距、8 引腳 WQFN 封裝，適用于需要更寬引腳間距的封裝。這兩款器件的額定工作溫度范圍為 –40°C 至 +125°C 的自由空氣溫度范圍。

特性

• 輸入工作電壓范圍 （V 在 ):
  • TPS22992：0.1 V 至 5.5 V
  • TPS22992S：1 V 至 5.5 V
• 偏置電源電壓 （V 偏見 ）：1.5 V 至 5.5 V
• 最大持續電流：6 A
• 導通電阻 （R 上 ）： 8.7 mΩ （典型值）
• 可調轉換速率控制
• 可調快速輸出放電 （QOD）
• 開漏電源正常 （PG） 信號
• 低功耗：
  • ON 狀態 （I Q ）：10 μA（典型值），TPS22992
  • ON 狀態 （I Q ）：30 μA（典型值），用于TPS22992S
  • OFF 狀態 （I 標清 ）： 0.1 μA （典型值）
• 短路保護（僅限 TPS22992S）
• 熱關斷
• 智能 ON 引腳下拉 （R PD，ON )
  • ON ≥ V IH 系列 （我 上 ）： 25 nA（典型值）
  • ON ≤ V IL （英語） （R PD，ON ）： 500 kΩ （典型值）

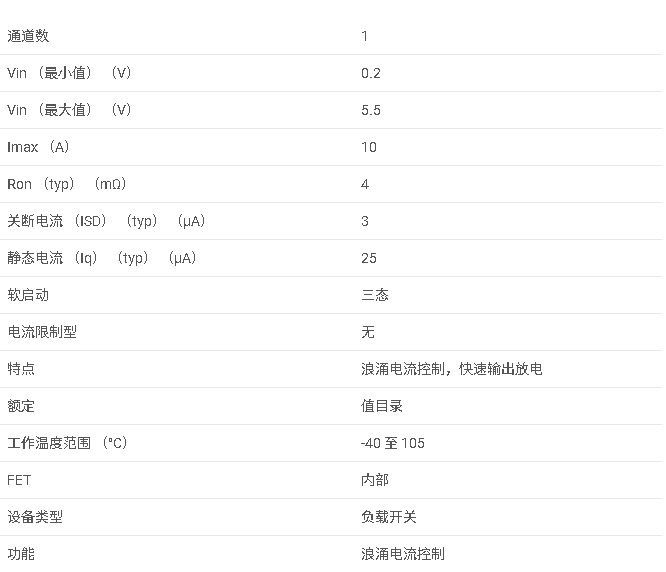

參數

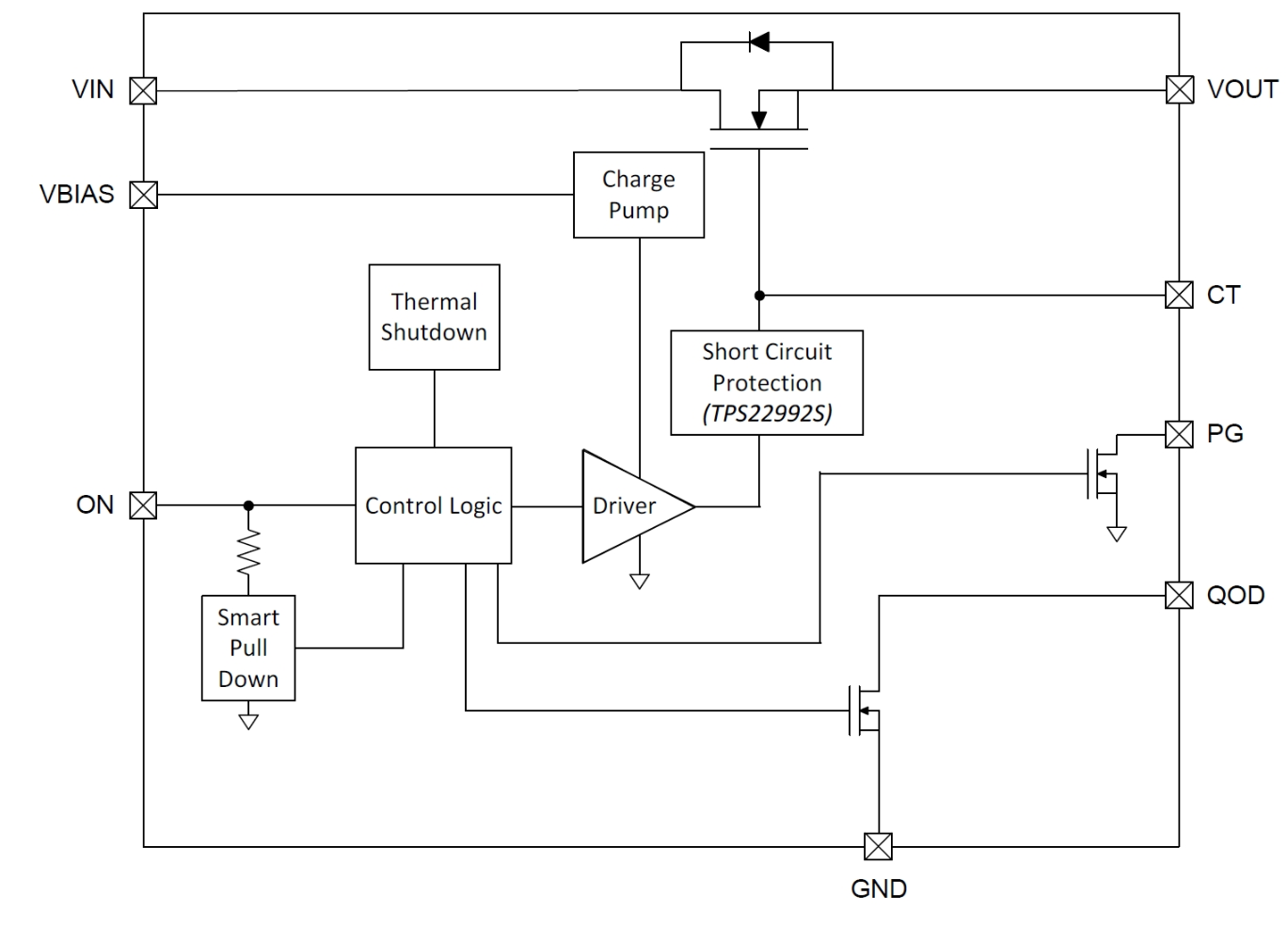

方框圖

概述

TPS22992x 系列是一款高性能的負載開關，專為需要精確控制電源通斷和電流限制的應用設計。該系列包括TPS22992和TPS22992S兩款產品，分別支持0.1V至5.5V和1V至5.5V的輸入電壓范圍，最大連續電流可達6A。

主要特性

• ?寬輸入電壓范圍?：TPS22992為0.1V至5.5V，TPS22992S為1V至5.5V。
• ?低內阻?：8.7mΩ（典型值），支持高效率的電源管理。
• ?可調上升時間?：通過外部電容控制輸出電壓的上升時間，實現精確的電源排序和降低啟動時的浪涌電流。
• ?快速放電功能?：可選的快速輸出放電（QOD）功能，通過外部引腳控制輸出電容的放電速度。
• ?電源良好信號?：提供開漏電源良好（PG）信號，指示主MOSFET已完全導通。
• ?低功耗?：ON狀態下典型靜態電流為10μA（TPS22992）和30μA（TPS22992S），OFF狀態下為0.1μA。
• ?熱關斷和短路保護?：TPS22992S具備短路保護功能，防止輸出短路時損壞設備；兩款產品均具備熱關斷功能，防止過熱。

引腳配置與功能

• ?VBIAS?：偏置電壓輸入。
• ?VIN?：輸入電壓。
• ?PG?：電源良好信號輸出，開漏結構。
• ?GND?：接地。
• ?QOD?：快速輸出放電控制引腳（可選）。
• ?VOUT?：輸出電壓。
• ?CT?：上升時間控制引腳，通過連接外部電容調整輸出電壓的上升時間。
• ?ON?：使能引腳，控制負載開關的通斷。

電氣特性

• ?最大連續電流?：6A。
• ?內阻?：8.7mΩ（典型值），隨輸入電壓和溫度變化。
• ?靜態電流?：ON狀態下TPS22992為10μA，TPS22992S為30μA；OFF狀態下兩者均為0.1μA。
• ?短路電流限制?：TPS22992S具備短路保護功能，高限流模式可達11A，低限流模式為1.5A。
• ?熱關斷溫度?：約170°C，回差約20°C。

功能描述

• ?上升時間控制?：通過CT引腳連接的外部電容調整輸出電壓的上升時間，實現精確的電源管理。
• ?快速放電功能?：QOD引腳可配置為快速放電輸出電容，提高系統響應速度。
• ?電源良好信號?：PG引腳在主MOSFET完全導通時輸出低電平信號，可用于下游負載的使能控制。
• ?熱關斷和短路保護?：確保設備在過熱或輸出短路時的安全。

應用與實現

• ?典型應用?：包括數據存儲、PC及筆記本、工業PC和光模塊等，適用于需要精確電源管理和保護的場合。
• ?設計考慮?：包括輸入和輸出電容的選擇、上升時間的調整、QOD功能的配置以及熱設計和布局指導。

封裝與訂購信息

• ?封裝類型?：提供兩種封裝選項，TPS22992采用1.5mm x 1.25mm的8引腳WQFN封裝，TPS22992S采用1.25mm x 1.25mm的8引腳WQFN封裝。
• ?訂購信息?：包含詳細的訂購代碼、封裝類型和環保狀態等信息。

文檔與支持

• ?相關文檔?：包括數據手冊、應用筆記和用戶指南等，提供詳細的技術規格和應用指導。
• ?社區支持?：通過TI E2E支持論壇獲取設計幫助和解答。

注意事項

• 在設計電路時，需確保輸入電壓不超過設備的最大額定電壓，以避免損壞。
• 選擇合適的外部電容和電阻，以實現所需的上升時間和電氣性能。
• 在布局時，應遵循提供的布局指南，確保良好的熱散逸和電氣性能。
