TPS22966 是一個小而低的 R 上 ，帶受控導通的雙通道負載開關。該設備包含 兩個 N 溝道 MOSFET，可在 0.8 V 至 5.5 V 的輸入電壓范圍內工作，并且可以 支持每通道最大連續電流 6 A。每個開關由 一個開和關輸入（ON1 和 ON2），可直接與低壓控制信號連接。 TPS22966 中，增加了一個 220 Ω 片上負載電阻器，用于在開關 關閉。
*附件：tps22966.pdf

TPS22966 采用節省空間的小型 2mm × 3mm 14-SON 封裝 （DPU），具有 集成導熱墊，可實現高功率耗散。該設備的特點是 可在 –40°C 至 +105°C 的自由空氣溫度范圍內運行。

特性

• 輸入電壓范圍：0.8 V 至 5.5 V
• 集成雙通道負載開關
• 導通電阻
  • R上V 時 = 16 mΩ 在 = 5 V （V 偏見 = 5 V）
  • R上V 時 = 16 mΩ 在 = 3.6 伏 （V 偏見 = 5 V）
  • R上V 時 = 16 mΩ 在 = 1.8 伏 （V 偏見 = 5 V）
• 每個通道的最大連續開關電流為 6A
• 低靜態電流
  • 80 μA（兩個通道）
  • 60 μA（單通道）
• 低控制輸入閾值支持使用
  1.2、1.8、2.5 和 3.3 V 邏輯
• 可配置的上升時間
• 快速輸出放電 （QOD）（可選）
• SON 14 引腳封裝，帶導熱墊
• ESD 性能測試符合 JESD 22 標準
  • 2 kV HBM 和 1 kV CDM

參數

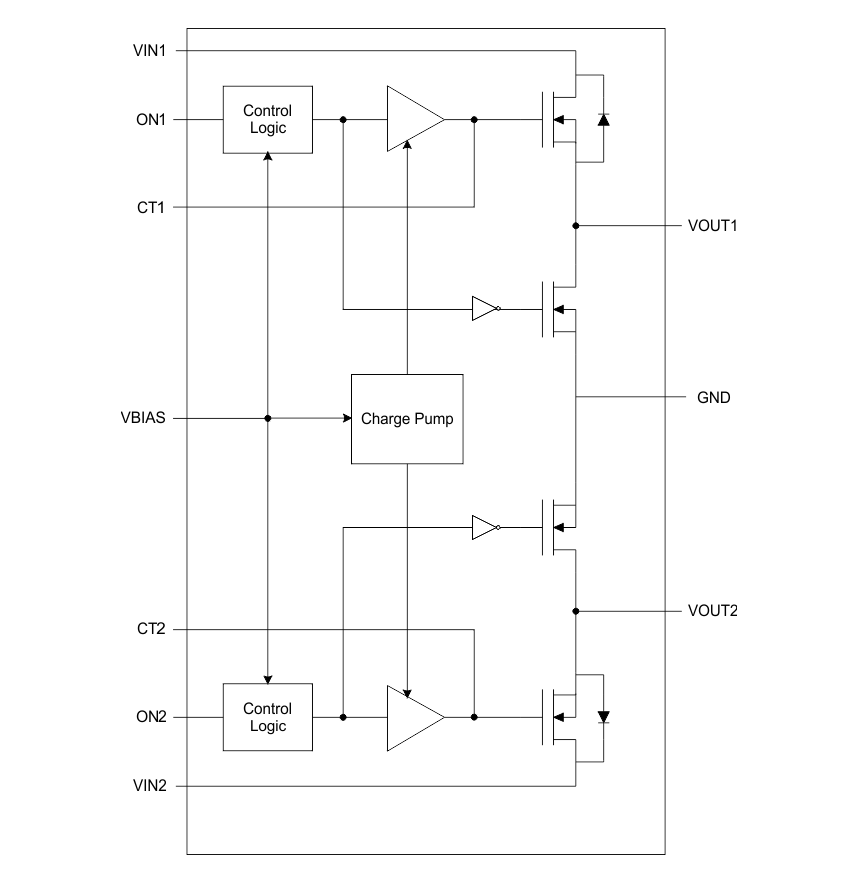

方框圖

概述

TPS22966是一款雙通道負載開關，集成了兩個N溝道MOSFET，適用于需要控制開啟和關閉時間的應用。它具有低導通電阻、高電流能力、低靜態電流和快速輸出放電功能，特別適用于Ultrabook?、筆記本電腦、平板電腦以及消費電子設備等。

主要特性

• ?雙通道設計?：集成兩個獨立的負載開關通道。
• ?低導通電阻?：RON低至16mΩ（在VIN=5V，VBIAS=5V時）。
• ?高電流能力?：每個通道最大連續開關電流為6A。
• ?寬輸入電壓范圍?：輸入電壓范圍從0.8V到5.5V。
• ?低靜態電流?：雙通道工作時靜態電流為80μA，單通道工作時為60μA。
• ?可配置上升時間?：通過CT引腳連接的電容器控制輸出電壓的上升時間。
• ?快速輸出放電?：內置一個220Ω的負載電阻，用于在開關關閉時快速放電輸出。
• ?小封裝?：采用2mm x 3mm的14引腳SON封裝，帶有熱焊盤。

引腳功能

• ?VIN1/VIN2?：開關輸入，推薦連接旁路電容器以最小化VIN下降。
• ?ON1/ON2?：活動高開關控制輸入，不能懸空。
• ?VBIAS?：偏置電壓，設備電源。推薦電壓范圍為2.5V到5.5V。
• ?CT1/CT2?：開關斜率控制，可以懸空。
• ?VOUT1/VOUT2?：開關輸出。
• ?GND?：設備地。
• ?熱焊盤?：連接到GND，用于散熱。

應用領域

• Ultrabook?
• 筆記本電腦和上網本
• 平板電腦
• 消費電子
• 機頂盒和住宅網關
• 電信系統
• 固態硬盤（SSD）

功能框圖

TPS22966包含控制邏輯、驅動器、電源和輸出放電FET，無需外部組件，減少了解決方案尺寸和物料清單（BOM）數量。

典型應用

• ?電源管理?：TPS22966可用于管理多個電源軌，通過獨立控制每個通道的開啟和關閉來優化電源效率。
• ?涌入電流限制?：通過配置CT引腳上的電容器，可以控制輸出電壓的上升時間，從而限制涌入電流，保護下游電路。

封裝和尺寸

• 封裝類型：SON（DPU）
• 引腳數：14
• 尺寸：3mm x 2mm

布局指南

• 所有跡線應盡可能短，輸入和輸出電容器應靠近設備放置，以減少寄生跡線電感對正常操作的影響。
• 使用寬跡線連接VIN、VOUT和GND，以幫助最小化寄生電效應和降低殼體到環境的熱阻抗。
• 熱焊盤應連接到GND，并使用熱過孔進行散熱。

靜電放電（ESD）警告

該集成電路可能因ESD而損壞，建議在處理時采取適當?shù)念A(yù)防措施。
