TPS22968x 是一款小型、超低 R 上 ，雙通道負載開關，帶受控導通。該器件包含兩個 N 溝道 MOSFET，可在 0.8 至 5.5 V 的輸入電壓范圍內工作，并支持每個通道4 A 的最大連續電流。每個開關都由一個開和關輸入（ON1 和 ON2）獨立控制，該輸入能夠直接與低壓控制信號連接。TPS22968 中，增加了一個 270 Ω 的片上負載電阻器，用于在開關關閉時進行輸出快速放電。
*附件：tps22968.pdf

TPS22968x 采用小型、節省空間的封裝 （DPU），并帶有集成導熱墊，可實現高功率耗散。該器件的特性是在 –40°C 至 +105°C 的空氣溫度范圍內工作。

特性

• 集成雙通道負載開關
• 輸入電壓范圍：0.8 V 至 5.5 V
• VBIAS 電壓范圍：2.5 V 至 5.5 V
  • 非常適合 1S 電池配置
• 超低 R上電阻
  • R上V 時 = 27 mΩ 在 = 5 V （V 偏見 = 5 V）
  • R上V 時 = 25 mΩ 在 = 3.3 伏 （V 偏見 = 5 V）
  • R上V 時 = 25 mΩ 在 = 1.8 伏 （V 偏見 = 5 V）
• 每個通道的最大連續開關電流為 4A
• 低靜態電流
  • V 時為 55 μA 偏見 = 5 V（兩個通道）
  • V 時為 55 μA 偏見 = 5 V（單通道）
• 低控制輸入閾值允許使用
  1.2、1.8、2.5、3.3V 邏輯
• 可配置的上升時間^(1)^
• 快速輸出放電 （QOD） ^(2)^ （可選）
• SON 14 引腳封裝，帶導熱墊
• ESD 性能測試符合 JEDEC 標準
  • 2 kV HBM 和 1 kV CDM
• 閂鎖性能超過 100 mA，符合 JESD 78 II 類標準
• GPIO 啟用 – 高電平有效
• TPS22968N：僅限產品預覽^(1)^ ^(2)^

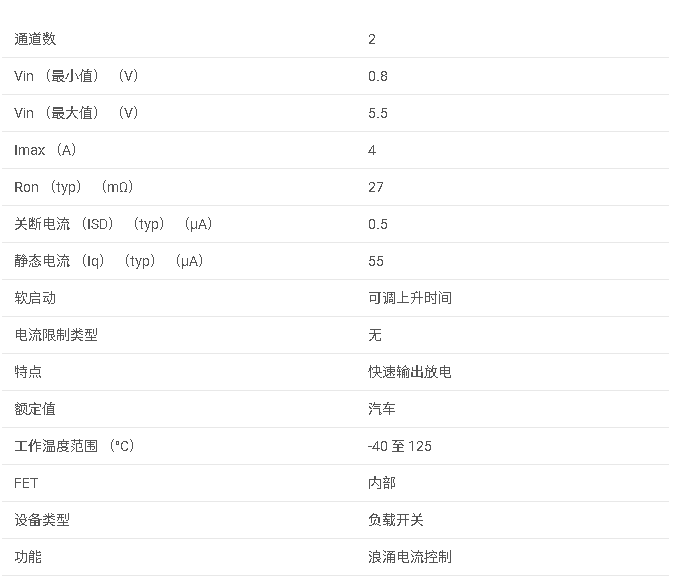

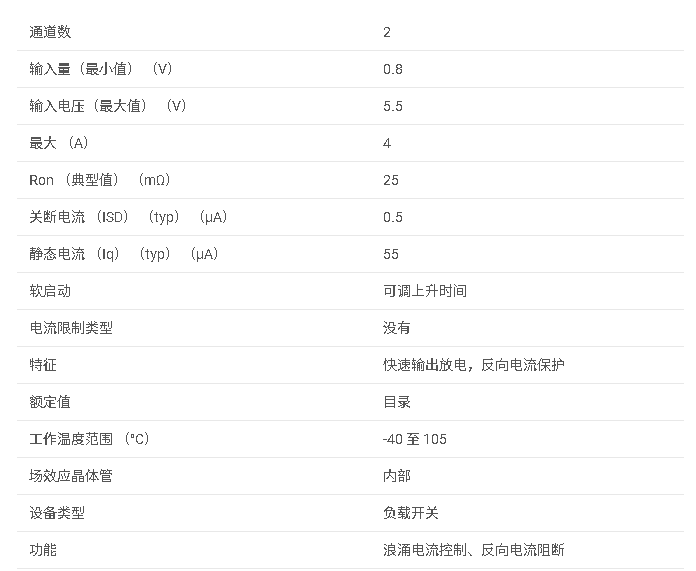

參數

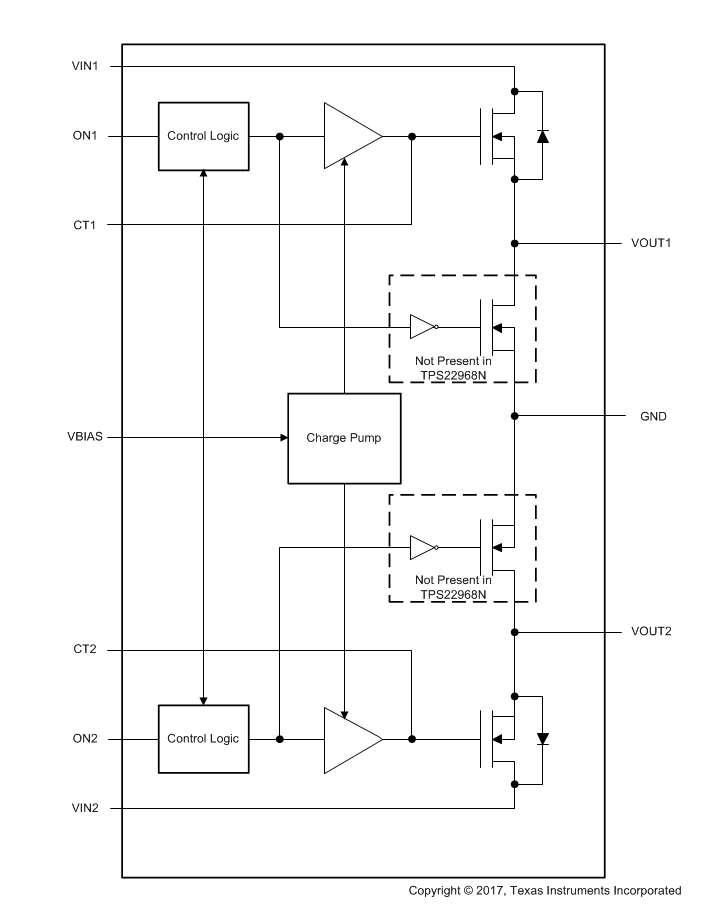

方框圖

1. 產品概述

TPS22968x是一款雙通道超低導通電阻負載開關，專為需要獨立控制兩個電源軌的應用設計。它集成了兩個N溝道MOSFET，每個通道可支持高達4A的連續電流，并具有超低導通電阻（R_ON = 27mΩ @ V_IN = 5V, V_BIAS = 5V）。該器件適用于多種便攜式和固定式應用，如Ultrabook?、筆記本電腦、平板電腦和消費電子設備。

2. 主要特性

• ?雙通道設計?：每個通道獨立控制，支持高達4A的連續電流。
• ?超低導通電阻?：R_ON = 27mΩ @ V_IN = 5V, V_BIAS = 5V；R_ON = 25mΩ @ V_IN = 3.3V, V_BIAS = 5V。
• ?低靜態電流?：I_Q = 55μA（雙通道）；I_Q = 55μA（單通道）。
• ? 快速輸出放電（QOD） ?（可選）：通過集成270Ω電阻實現快速輸出放電，防止輸出懸浮。
• ?可配置上升時間?：通過CT引腳連接電容，控制輸出電壓的上升時間。
• ?寬輸入電壓范圍?：0.8V至5.5V。
• ?小封裝?：14引腳WSON封裝，尺寸為3.00mm x 2.00mm。

3. 應用領域

• Ultrabook?
• 筆記本電腦和平板電腦
• 消費電子設備
• 機頂盒
• 電信系統

4. 功能描述

4.1 ON和OFF控制

• ON1和ON2引腳分別控制兩個通道的開啟和關閉，兼容1.2V、1.8V、2.5V和3.3V邏輯電平。

4.2 輸入和輸出電容

• 推薦在VIN和GND之間放置一個1μF的陶瓷電容，以減少開啟時的涌入電流。
• 輸出電容的選擇應考慮到系統的具體需求，通常建議C_IN > C_L。

4.3 快速輸出放電（QOD）

• TPS22968集成了QOD功能，當開關關閉時，通過270Ω電阻將輸出快速放電至GND。

4.4 可配置上升時間

• 通過在CT引腳連接一個電容，可以設置輸出電壓的上升時間，從而減少開啟時的涌入電流。

4.5 VIN和V_BIAS電壓范圍

• 為獲得最佳R_ON性能，建議V_IN ≤ V_BIAS。當V_IN > V_BIAS時，器件仍然工作，但R_ON會增加。

5. 封裝與尺寸

• ?封裝類型?：14引腳WSON封裝（DPU）
• ?尺寸?：3.00mm x 2.00mm

6. 典型應用電路

• 提供了典型應用電路圖，展示了如何將TPS22968x用于為下游模塊供電，并詳細說明了設計要求和設計步驟。

7. 設計指南

• ?輸入和輸出電容?：根據應用需求選擇合適的電容值，以減少電壓降和涌入電流。
• ?布局建議?：所有關鍵走線應盡可能短且寬，以減少寄生電感和電阻。輸入和輸出電容應盡可能靠近TPS22968x的引腳。
• ?熱考慮?：確保最大結溫不超過125°C，通過適當?shù)臒嵩O(shè)計和布局來實現。

8. 文檔與支持

• 提供了相關的技術文檔、設計資源、應用筆記、社區支持和工具鏈接，以幫助用戶更好地設計和應用TPS22968x。
